Контроллер iMLamp4D AC mini

Описание товара

ОПИСАНИЕ

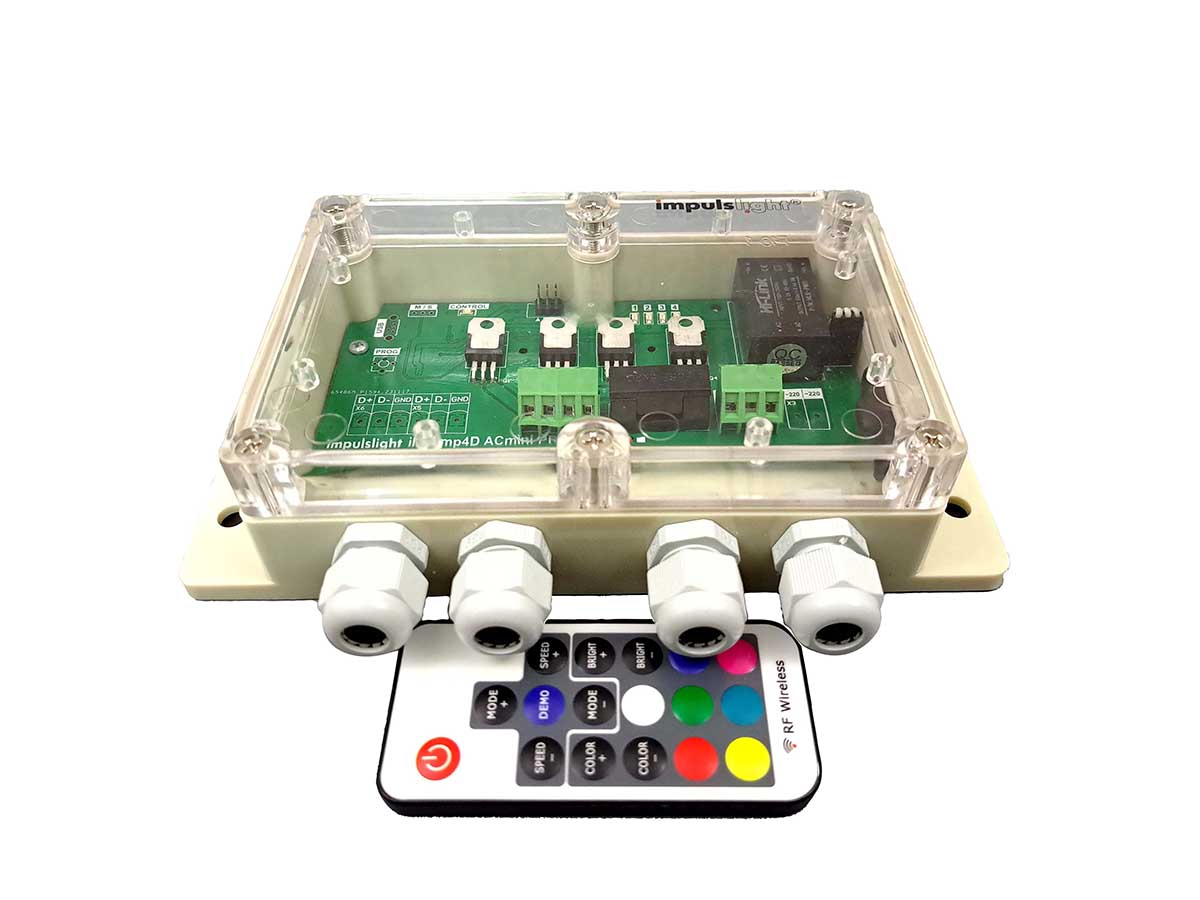

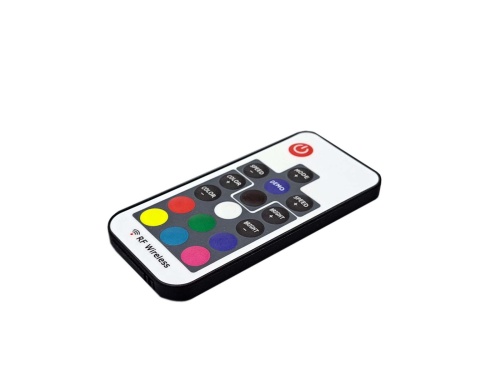

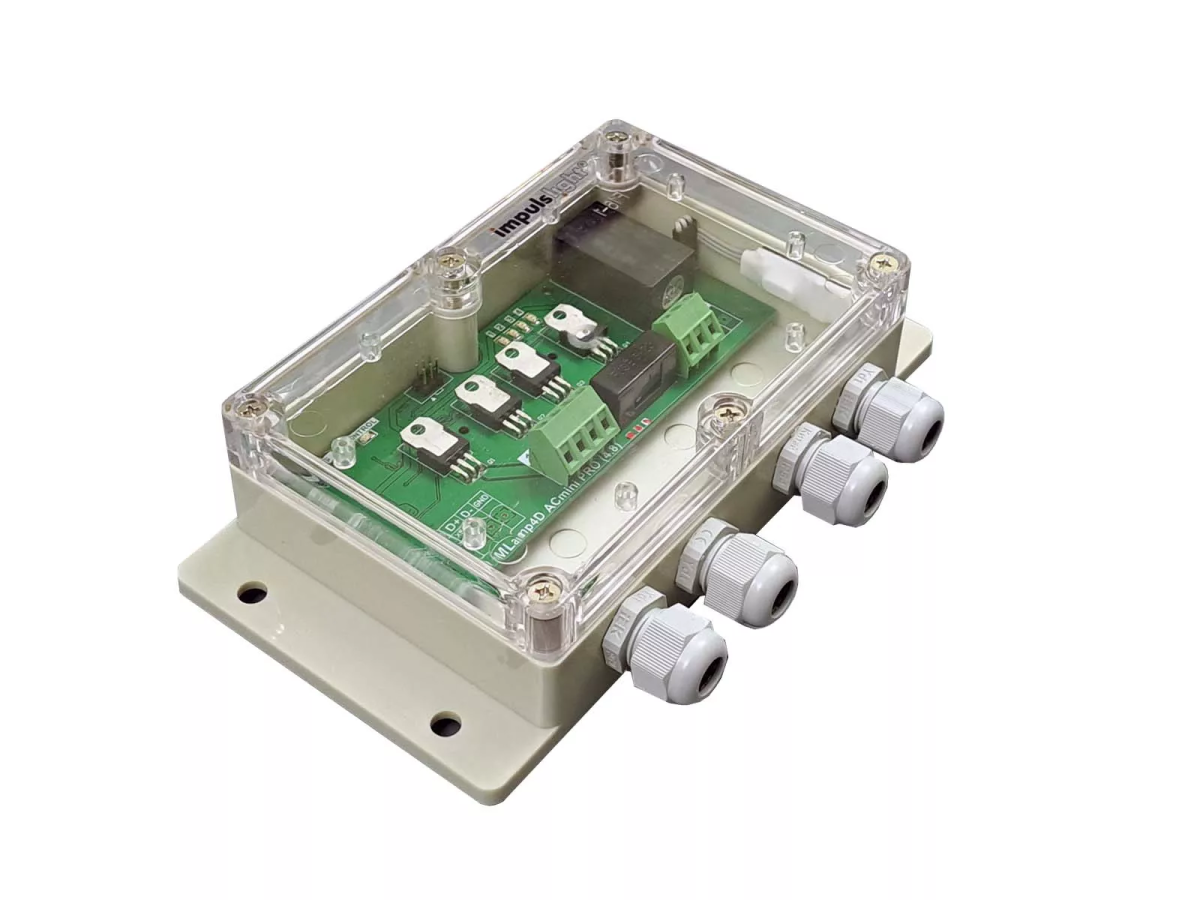

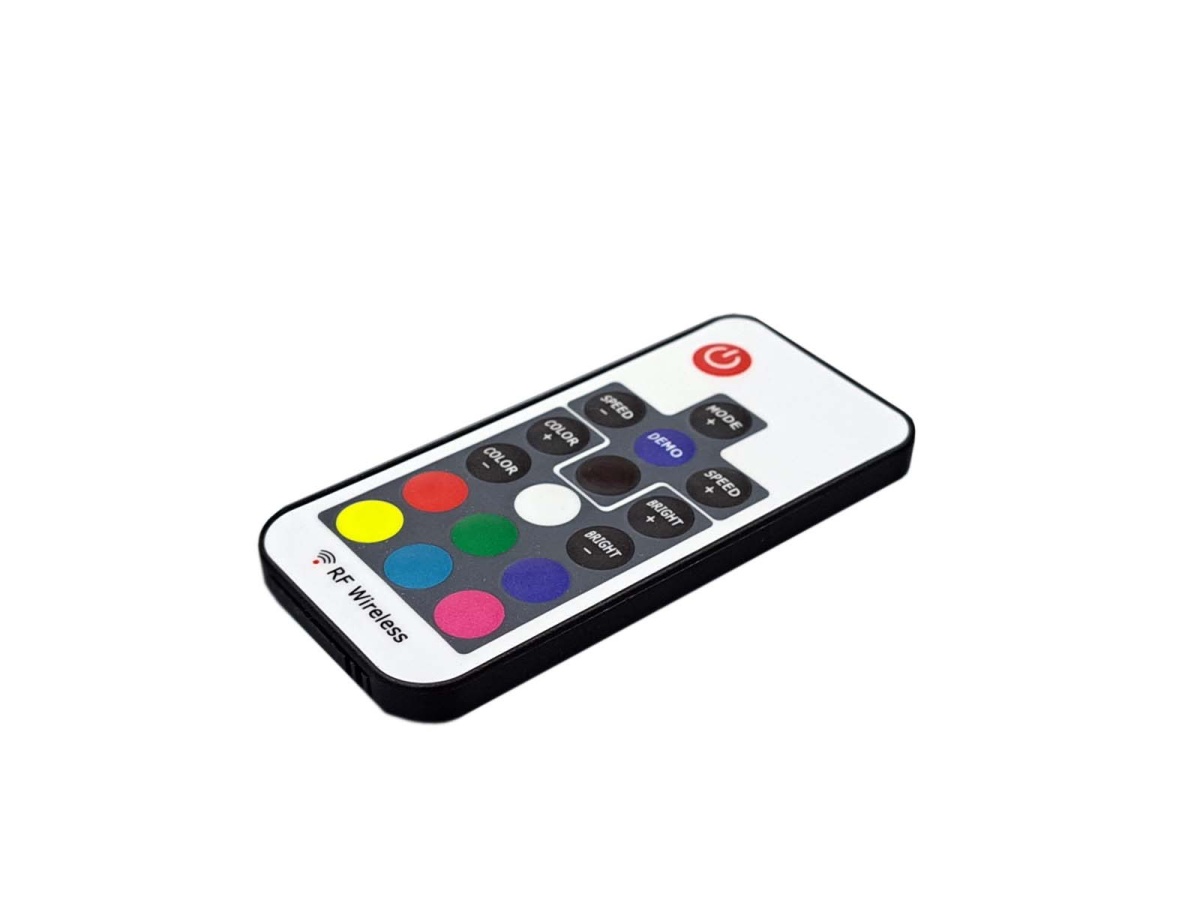

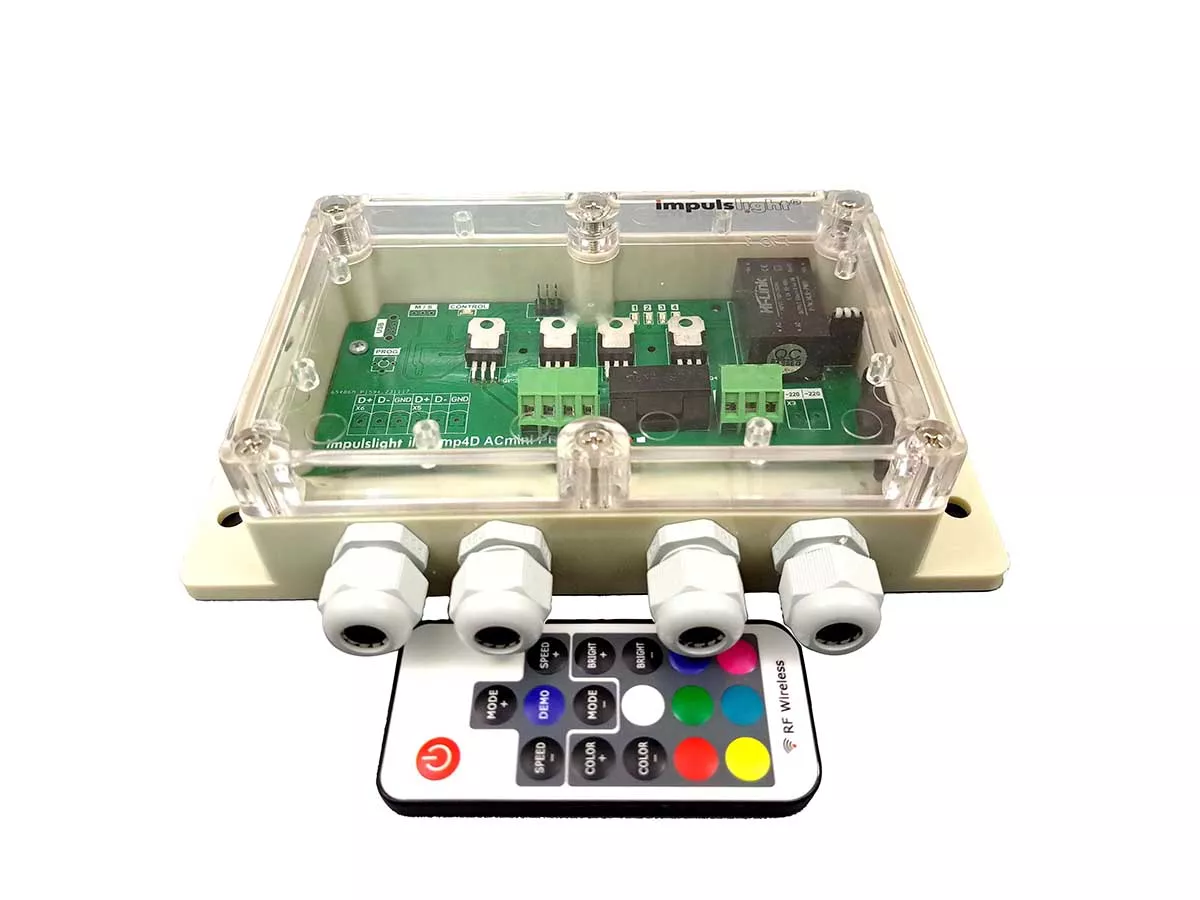

Контроллер выполнен во влагозащищенном корпусе. На плате имеется светодиодная индикация каналов. Управление контроллером осуществляется с пульта ДУ на радиолучах. Дальность приема до 15м прямой видимости.

В приборе используется оптронная развязка, т.е. цепи управления и нагрузки гальванически развязаны, что значительно увеличивает устойчивость изделия к воздействию внешних помех и защищает от возможного повреждения цепи управления.

НАГРУЗКА

Нагрузка переменного тока на напряжение 220В (белтлайт, дюралайт, лед неон, лампы накаливания. Общий максимальный ток по всем каналам не должен превышать 6,4А. Максимальный ток на канал не должен превышать 1,6А. В контроллерах применяется управление тиристорами с функцией ZERO CROSS, что позволяет светодиодным лампам отработать в соответствии с положенным сроком службы, заявленным изготовителем.

ПРОГРАММЫ

Все программы работают в цикле (автоматическое переключение через 1 минуту). Предусмотрена регулировка скорости каждой программы, исключение из цикла, а так же возможность восстановить заводские настройки.

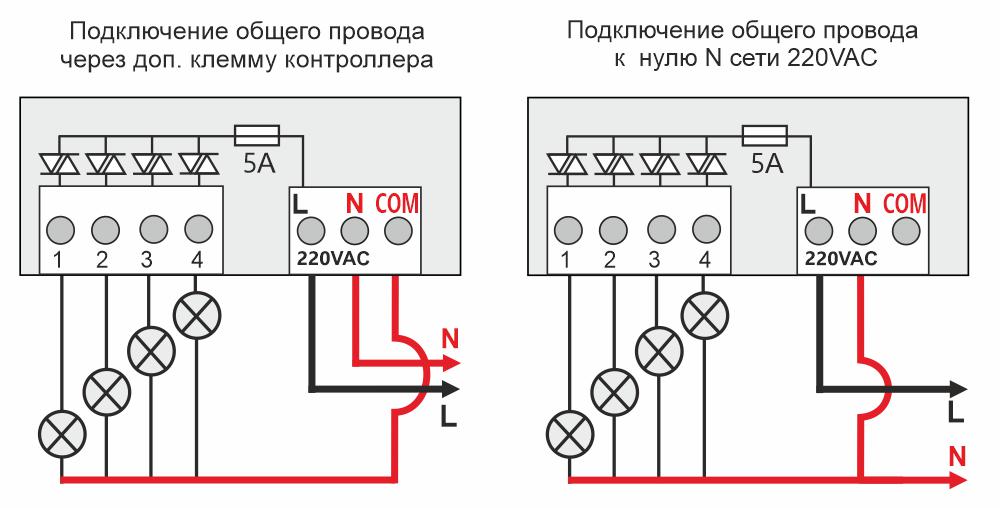

СХЕМА ПОДКЛЮЧЕНИЯ

iMLamp4D_АСmini_outline(4.8)

Характеристики

Основные
Количество каналов	4
Ток на канал, А	1.6
Напряжение питания, В	220, 50 Гц
Напряжение нагрузки, В	220V, AC
Мощность, Вт	1400
Диапазон температуры окружающей среды, град.С	-40…+40
Класс защиты	IP65

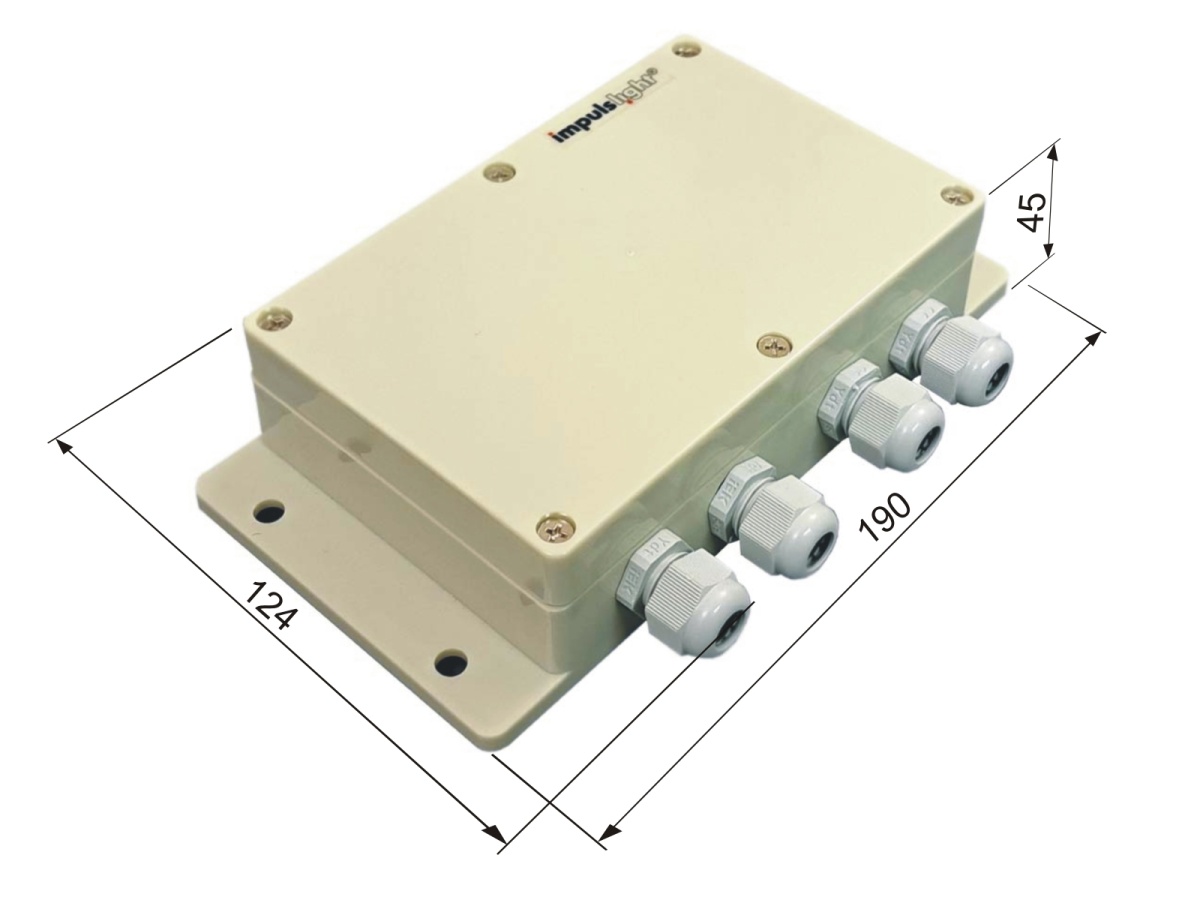

Габариты изделия, см	19х12,5х4,5
Вес, кг	0.34
Количество программ	20
Выходной сигнал	PWM(ШИМ)

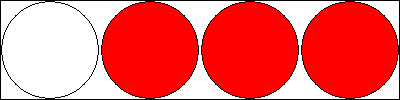

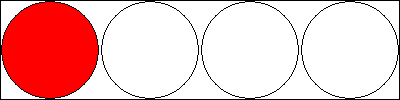

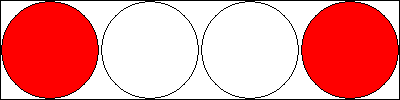

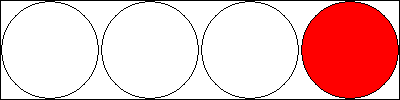

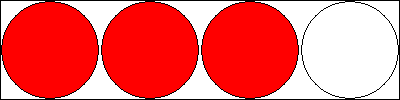

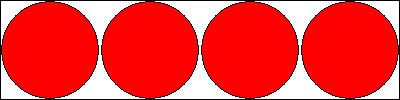

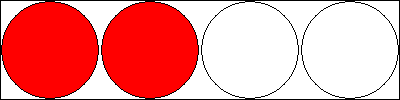

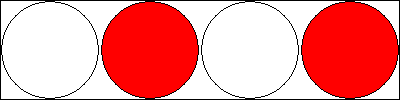

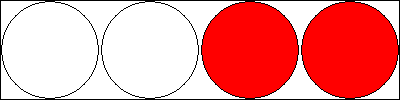

Программы
1	01_бегущая точка
2	02_двойная точка
3	03_пульсирующая триада
4	04_шторка
5	05_сдвиг(тень)
6	06_зарядка
7	07_чейзинг
8	08_бегущая точка туда-сюда
9	09_блуждающая точка
10	10_задвижка
11	11_встречный чейзинг (дворники)
12	12_парный чейзинг(дозор)
13	13_сборка(наполнение-слив)
14	14_парный чейзинг с задержкой
15	15_чейзинг+все
16	16_бегущая 1+2
17	17_бегущая 1+2+3
18	18_зарядка-минус
19	19_шары Ньютона(тень туда-сюда)

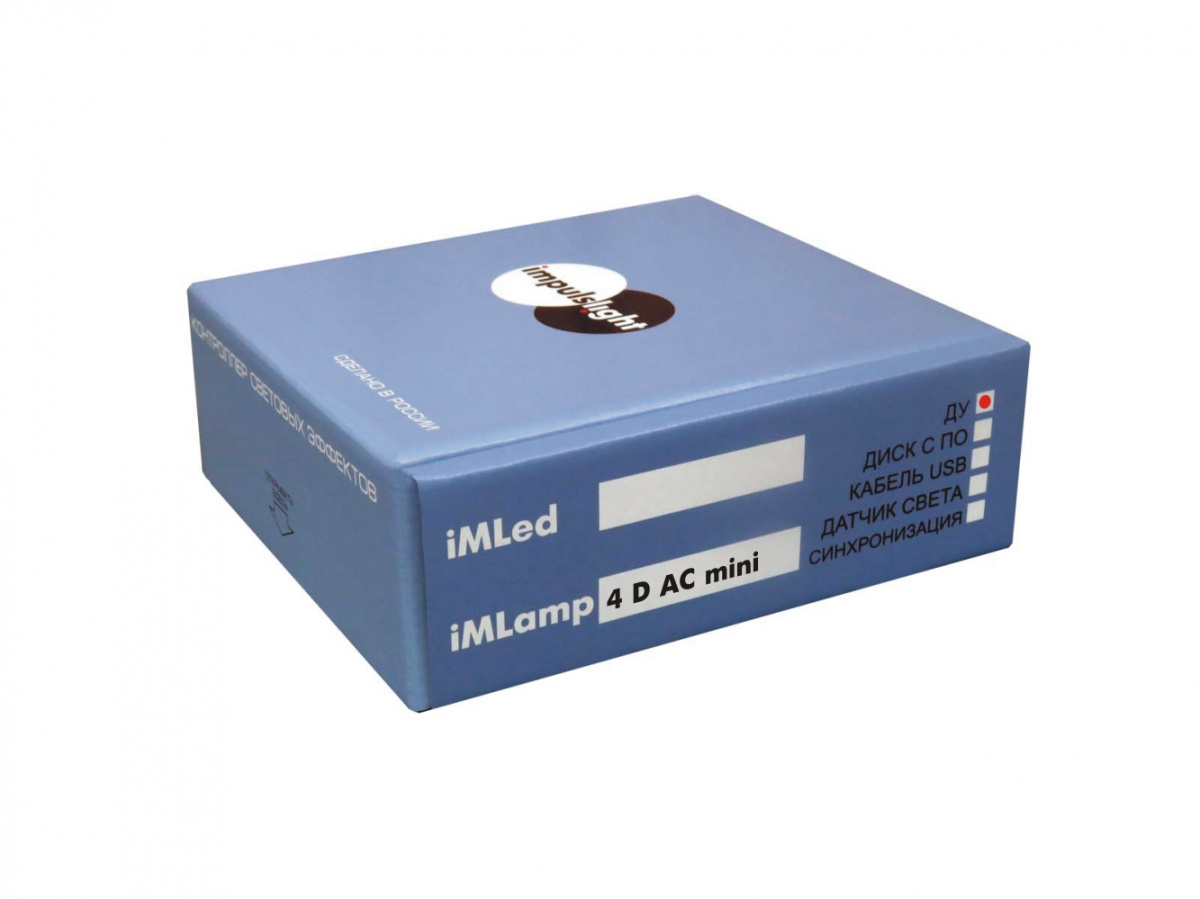

Вес и габариты упаковки
Длина (мм)	220
Высота (мм)	50
Ширина (мм)	150
Вес (грамм)	500
Прочие
Производитель	impulslight
Коллекция	Белт лайт и все для него

Инструкция
