Контроллер iMLed6

Описание товара

ОПИСАНИЕ

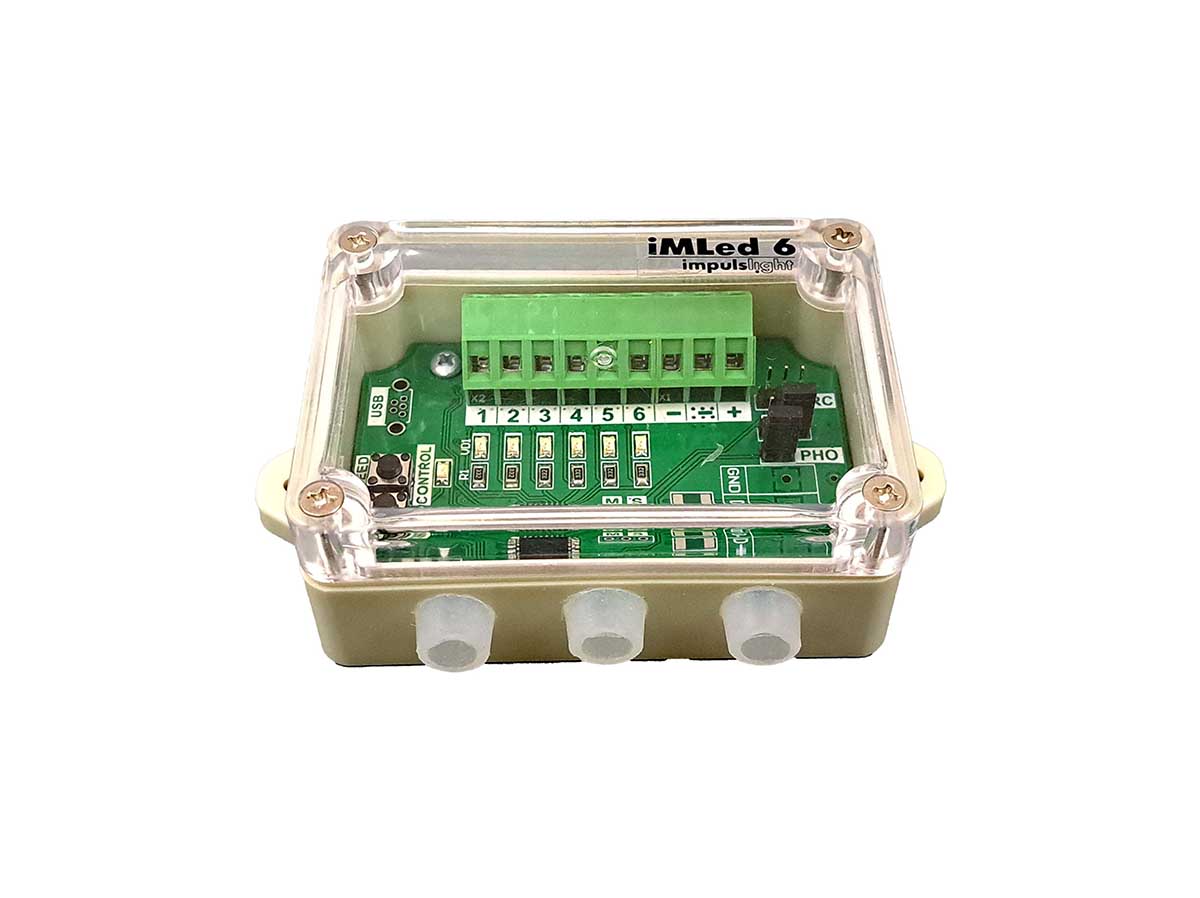

Контроллер выполнен во влагозащищенном пластмассовом корпусе. На плате имеется светодиодная индикация работы каналов, кнопки регулировки скорости и переключения программ для настройки или удаления.

НАГРУЗКА

Монохромные светодиодные модули и ленты, пиксельные светодиоды на постоянное напряжение от 5 до 30В.

ПРОГРАММА

Все программы работают в цикле (автоматическое переключение через 1 минуту). Предусмотрена регулировка скорости каждой программы, исключение из цикла, а так же возможность восстановить заводские настройки. Диапазон регулирования шага программы от 0,1 до 4 секунд.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Дистанционное управление на радиолучах позволяет переключать программы для настройки, регулировать скорость исполнения, менять яркость, выключать, исключать программу из сценария, а также вернуться к заводским настройкам. Дальность приема до 25м прямой видимости.

Интеллектуальный датчик света управляет яркостью нагрузки в автоматическом режиме в зависимости от освещенности и имеет 3 режима яркости ДЕНЬ / СУМЕРКИ / НОЧЬ. Работает в комплекте с ДУ.

Крышка корпуса комплектуется в двух видах: прозрачная или глухая.

ПРОГРАММИРОВАНИЕ КОНТРОЛЛЕРОВ

Для создания нестандартной динамики рекомендуется программируемый контроллер серии iMLed6PRO

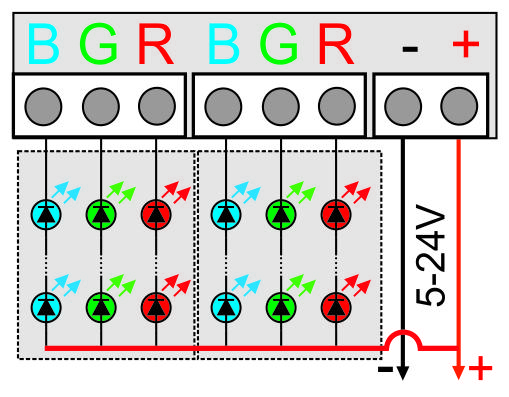

СХЕМА ПОДКЛЮЧЕНИЯ

Характеристики

Основные
Количество каналов	6
Максимальный ток канала, А	10
Общий максимальный ток по всем каналам, А	30
Напряжение нагрузки, В	+5...+24
Время шага программы	0.1...4сек
Число градаций яркости	128
Диапазон температуры окружающей среды, град.С	-40...+40
Класс защиты	IP65

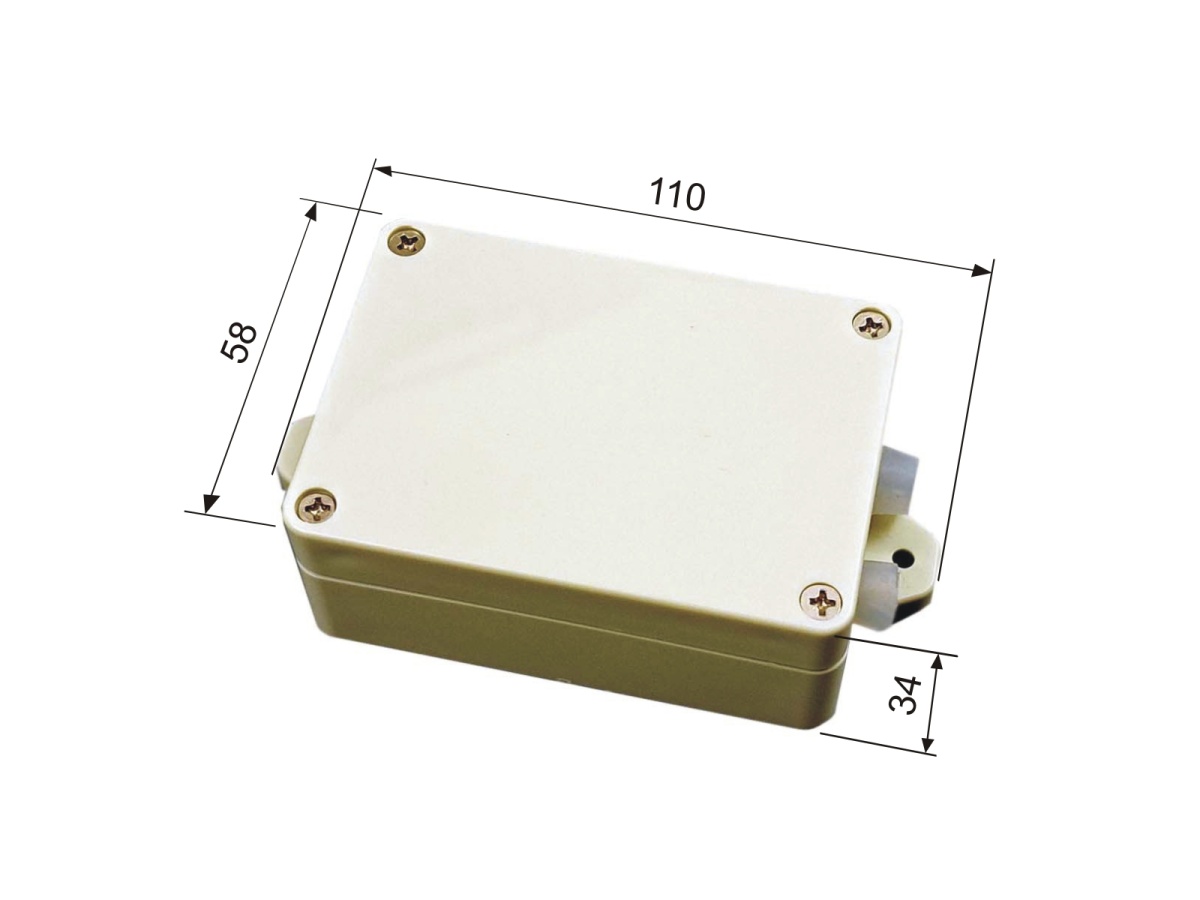

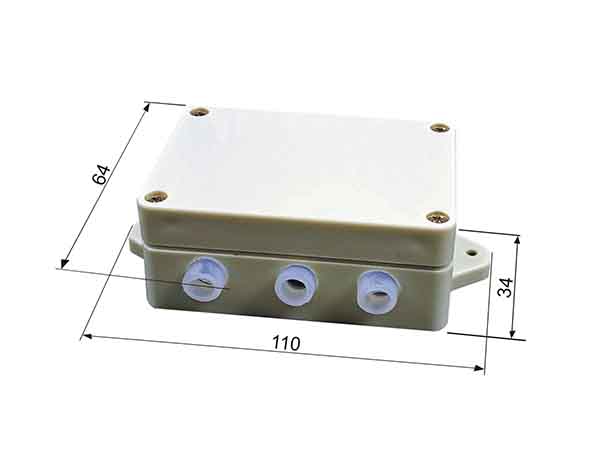

Габариты изделия, см	11х6,4х3,4
Вес, кг	0.2
Количество программ	20
Коммутация нагрузки	относительно земли (минус, GND)
Выходной сигнал	PWM(ШИМ)
Программы
1	601_Точка Смотреть
2	602_Заполнение и обратно Смотреть
3	603_Две точки встречно Смотреть
4	604_Бегущая пульс. точка Смотреть
5	605_Волна Смотреть
6	606_Три точки(вперед-назад) Смотреть
7	607_Заполнение - убываниеСмотреть
8	608_Пульсации к центру Смотреть
9	609_Волна короткаяСмотреть
10	610_Две пульсирующих точкиСмотреть
11	611_Заполнение, мигание Смотреть
12	612_Две волны встречно Смотреть
13	613_СборкаСмотреть
14	614_Разбегание из центра Смотреть
15	615_Заполнение Смотреть
16	616_Комета Смотреть
17	617_Заполнение-убыв(дискр) Смотреть
18	618_Три точки Смотреть
19	619_Сборка-разборка Смотреть
20	620_Две группы затухающих Смотреть

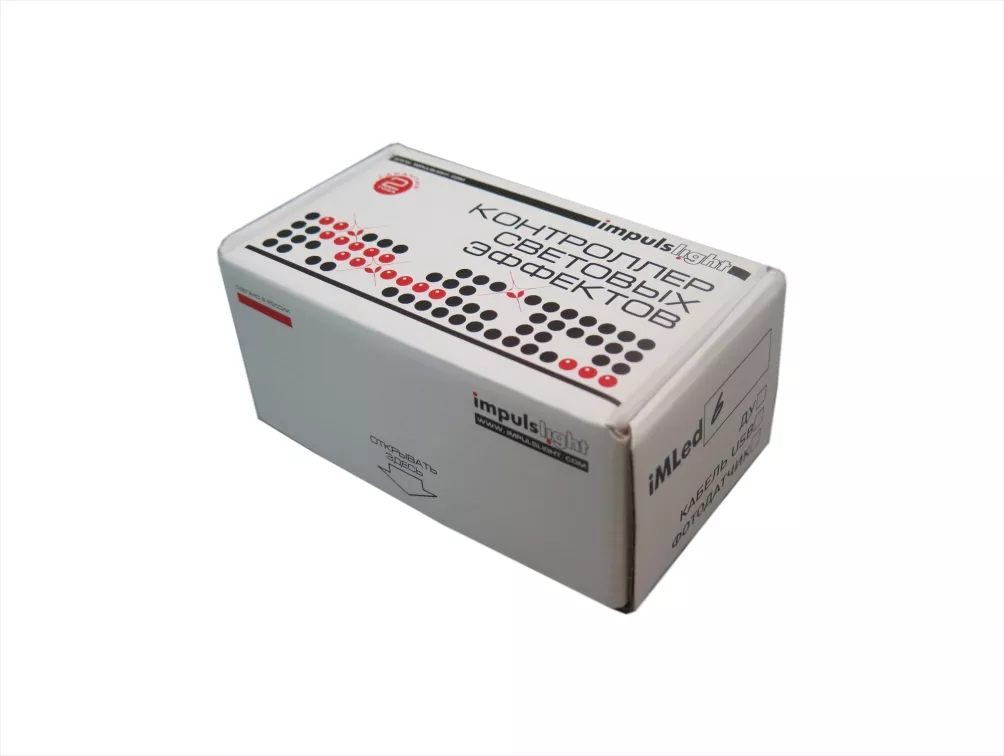

Вес и габариты упаковки
Длина (мм)	130
Высота (мм)	60
Ширина (мм)	70
Вес (грамм)	200
Прочие
Производитель	impulslight
