Контроллер iMLed18

Описание товара

ОПИСАНИЕ

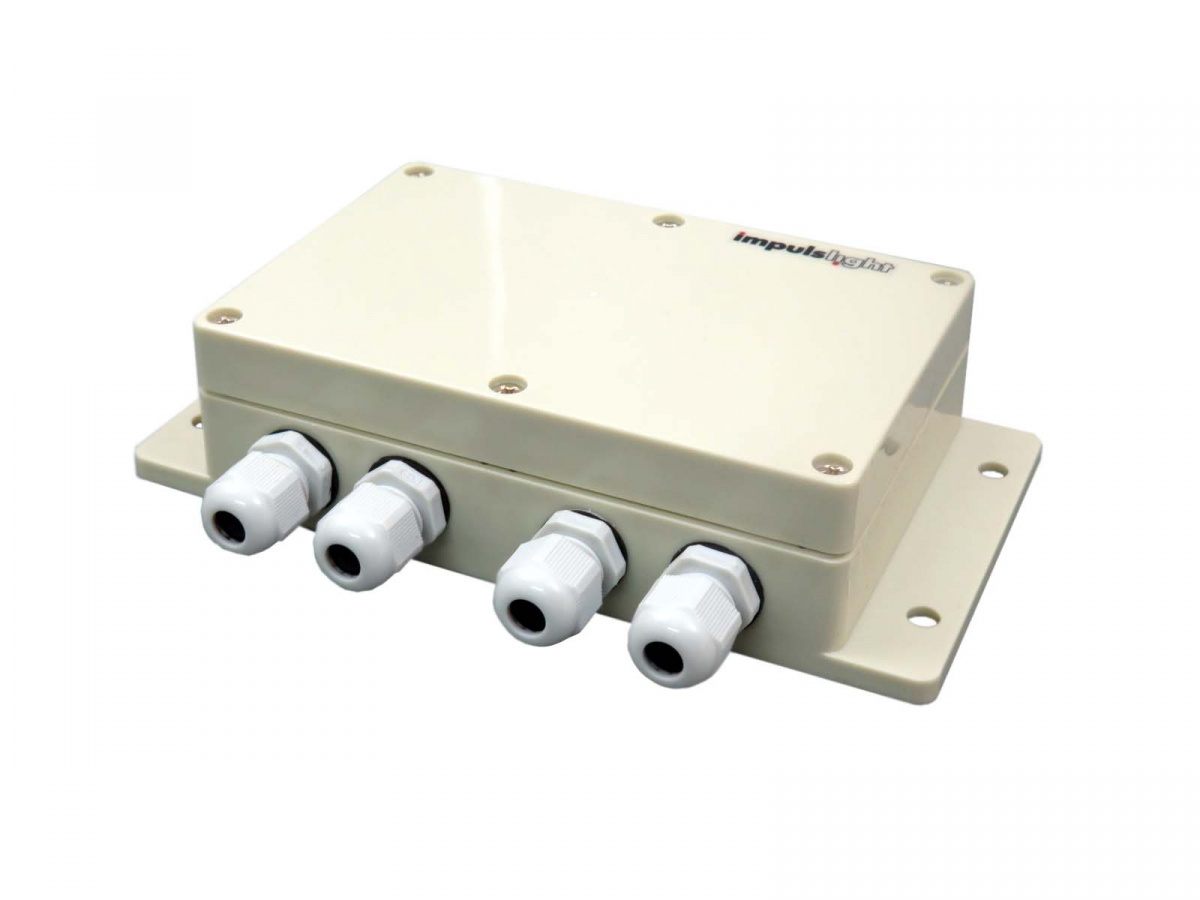

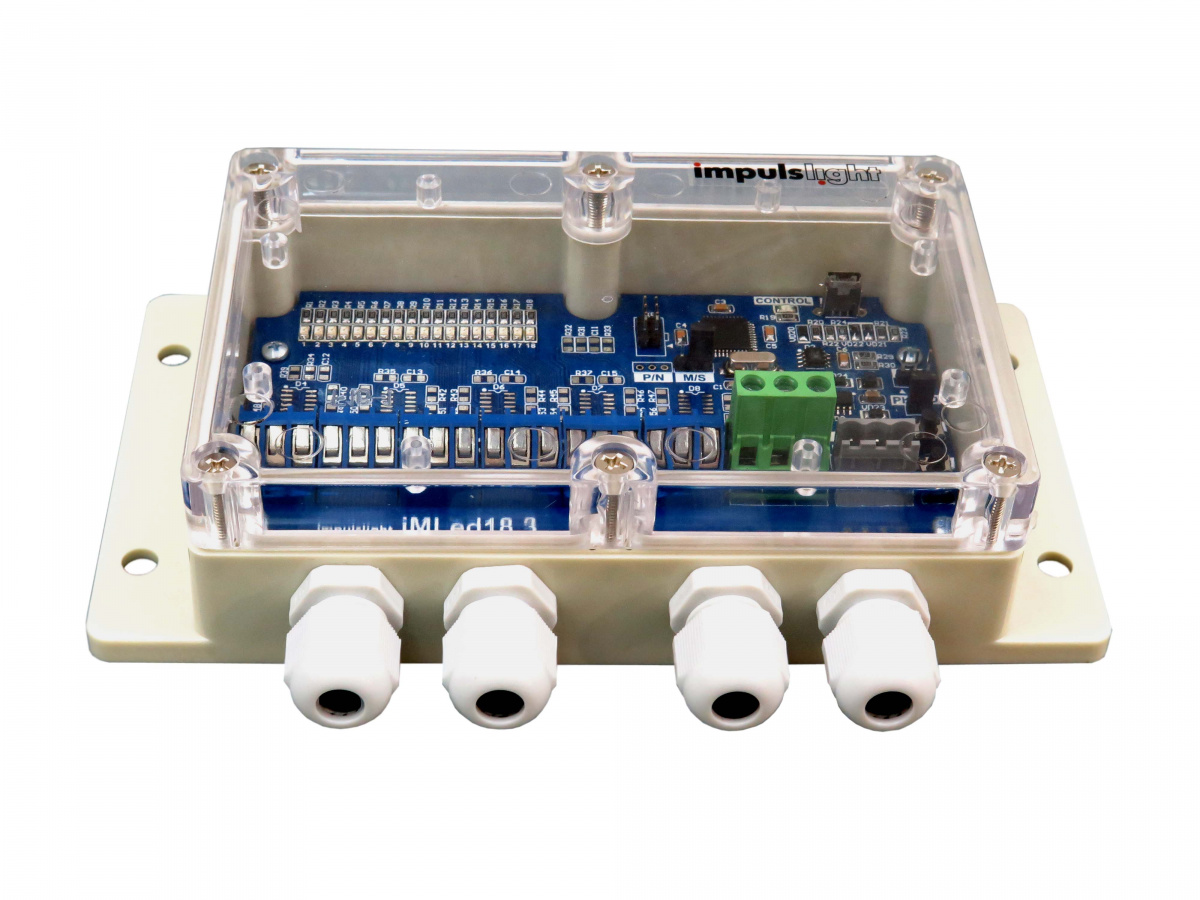

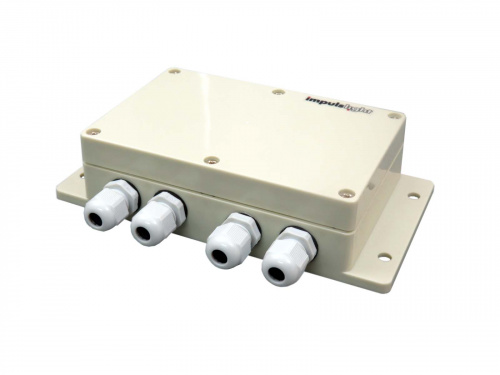

Контроллер выполнен во влагозащищенном пластмассовом корпусе. На плате имеется светодиодная индикация работы каналов, кнопки регулировки скорости и переключения программ для настройки.

НАГРУЗКА

Монохромные светодиодные модули и ленты, пиксельные светодиоды на постоянное напряжение от 5 до 30В.

ПРОГРАММА

Все программы работают в цикле (автоматическое переключение через 1 минуту). Предусмотрена регулировка скорости каждой программы, исключение из цикла, а так же возможность восстановить заводские настройки. Диапазон регулирования шага программы от 0,1 до 4 секунд.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Дистанционное управление на радиолучах позволяет переключать программы для настройки, регулировать скорость исполнения, менять яркость, выключать, исключать программу из сценария, а также вернуться к заводским настройкам. Дальность приема до 25м прямой видимости.

Интеллектуальный датчик света управляет яркостью нагрузки в автоматическом режиме в зависимости от освещенности и имеет 3 режима яркости ДЕНЬ / СУМЕРКИ / НОЧЬ.

Крышка корпуса комплектуется в двух видах: прозрачная и глухая. Прозрачная крышка поставляется под заказ.

ПРОГРАММИРОВАНИЕ КОНТРОЛЛЕРОВ

Для создания нестандартной динамики рекомендуется программируемый контроллер серии iMLed18PRO

СХЕМА ПОДКЛЮЧЕНИЯ

Характеристики

Основные
Количество каналов	18
Максимальный ток канала, А	10
Общий максимальный ток по всем каналам, А	66
Напряжение нагрузки, В	+5...+24
Время шага программы	0.1...4сек
Число градаций яркости	128
Диапазон температуры окружающей среды, град.С	-40...+40
Класс защиты	IP65

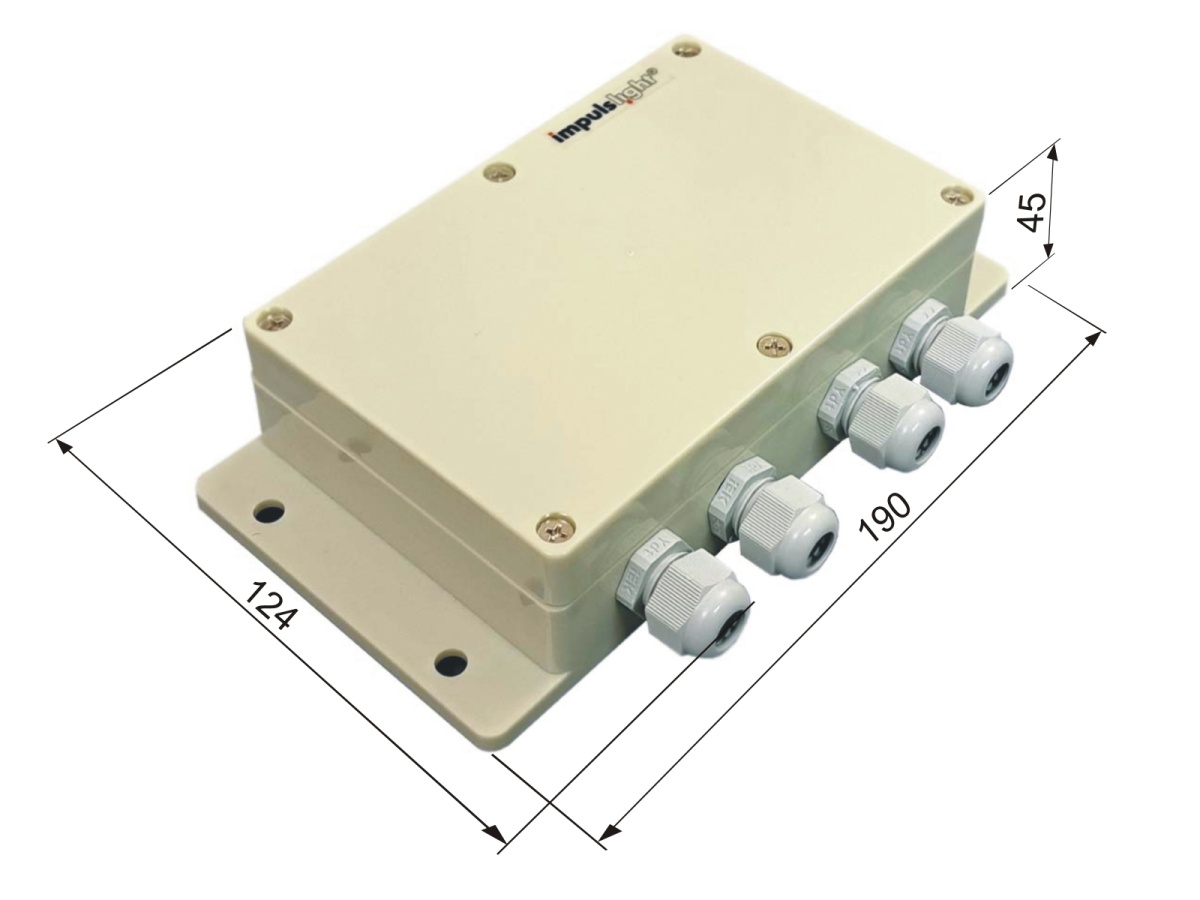

Габариты изделия, см	19х12,5х4,5
Вес, кг	0.45
Количество программ	20
Коммутация нагрузки	относительно земли (минус, GND)
Выходной сигнал	PWM(ШИМ)
Программы
1	1601_Точка Смотреть
2	1602_Заполнение и обратно Смотреть
3	1603_Две точки встречно Смотреть
4	1604_Пульсирующая точка Смотреть
5	1605_Волна Смотреть
6	1606_Три точки(с возвратом) Смотреть
7	1607_Заполнение - убывание Смотреть
8	1608_Пульсации к центру Смотреть
9	1609_Волна большая Смотреть
10	1610_Две пульс. точки Смотреть
11	1611_Заполнение, мигание Смотреть
12	1613_Сборка Смотреть
13	1614_Разбегание из центра Смотреть
14	1615_Заполнение Смотреть
15	1616_Комета Смотреть
16	1617_Группа из 8 точек Смотреть
17	1618_Три точки Смотреть
18	1619_Сборка-разборка Смотреть
19	1620_Две группы затухающих Смотреть
20	1621_Все горят Смотреть
Вес и габариты упаковки
Длина (мм)	220
Высота (мм)	50
Ширина (мм)	150
Вес (грамм)	500
Прочие
Производитель	impulslight
