Контроллер iMLed4

Описание товара

ОПИСАНИЕ

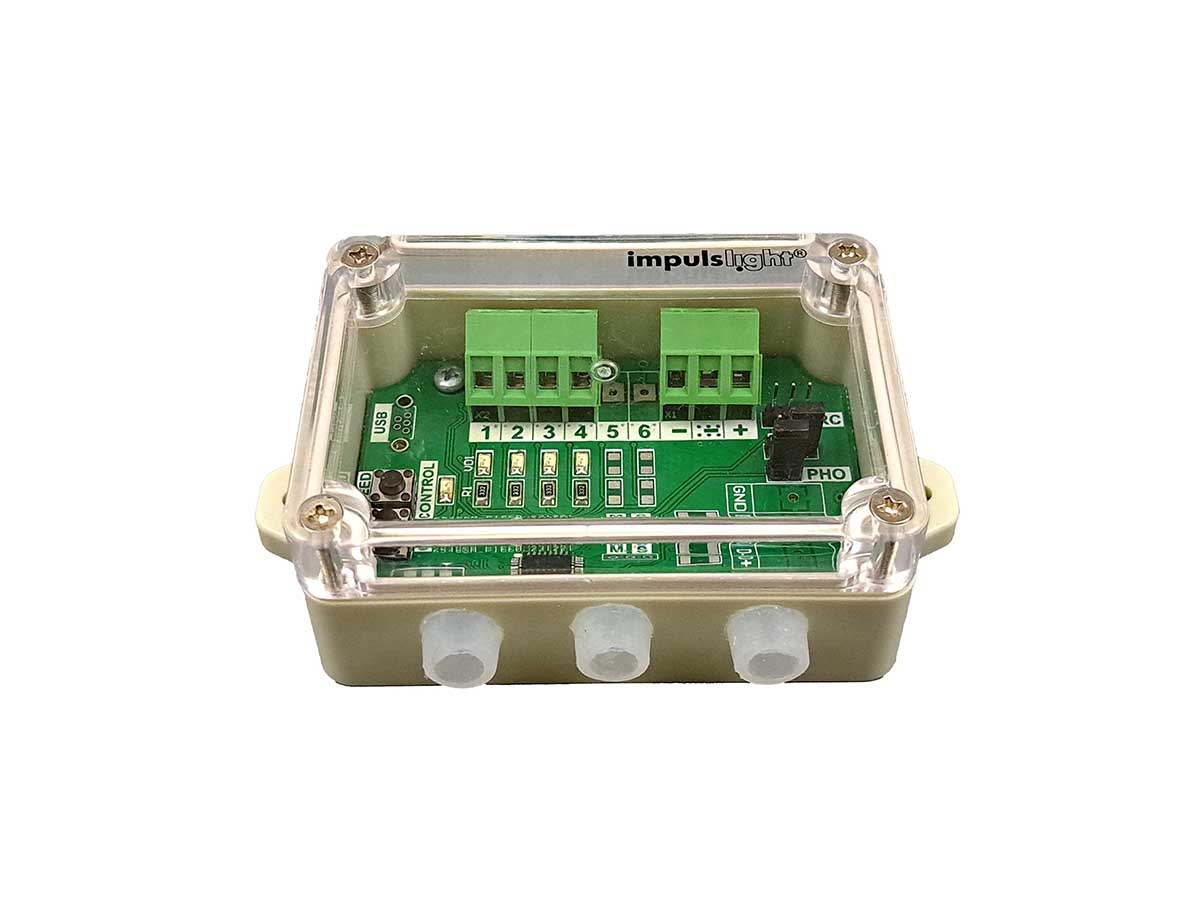

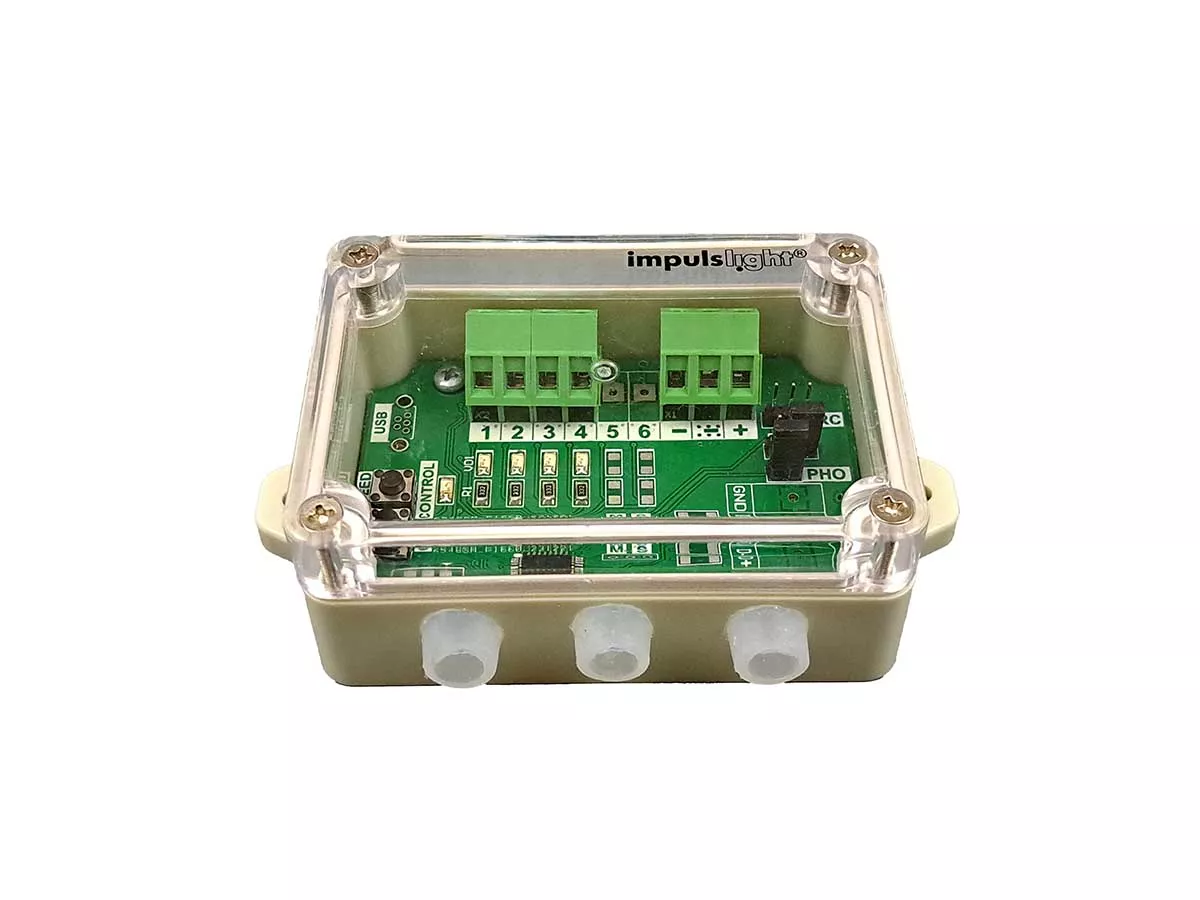

Контроллер выполнен во влагозащищенном пластмассовом корпусе. На плате имеется светодиодная индикация работы каналов, кнопки регулировки скорости и переключения программ для настройки.

НАГРУЗКА

Монохромные светодиодные модули и ленты, пиксельные светодиоды на постоянное напряжение от 5 до 24В.

ПРОГРАММА

Все программы работают в цикле (автоматическое переключение через 1 минуту). Предусмотрена регулировка скорости каждой программы, исключение из цикла, а так же возможность восстановить заводские настройки. Диапазон регулирования шага программы от 0,1 до 4 секунд.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Дистанционное управление на радиолучах позволяет переключать программы для настройки, регулировать скорость исполнения, менять яркость, выключать, исключать программу из сценария, а также вернуться к заводским настройкам. Дальность приема до 25м прямой видимости.

Интеллектуальный датчик света управляет яркостью нагрузки в автоматическом режиме в зависимости от освещенности и имеет 3 режима яркости ДЕНЬ / СУМЕРКИ / НОЧЬ.

Крышка корпуса комплектуется в двух видах: прозрачная или глухая.

ПРОГРАММИРОВАНИЕ КОНТРОЛЛЕРОВ

Для создания нестандартной динамики рекомендуется программируемый контроллер серии iMLed6PRO

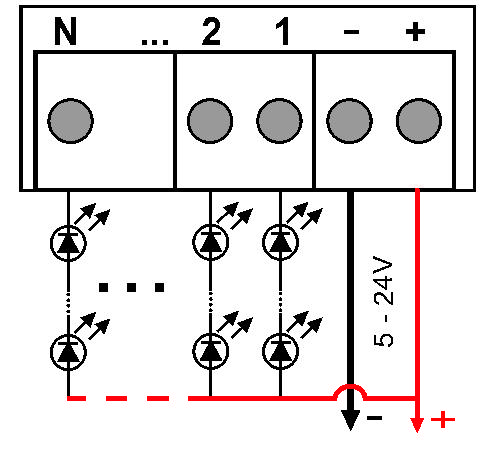

СХЕМА ПОДКЛЮЧЕНИЯ

Характеристики

Основные
Количество каналов	4
Максимальный ток канала, А	7
Общий максимальный ток по всем каналам, А	28
Напряжение нагрузки, В	+5...+24
Время шага программы	0.1...4сек
Число градаций яркости	128
Диапазон температуры окружающей среды, град.С	-40...+40
Класс защиты	IP65

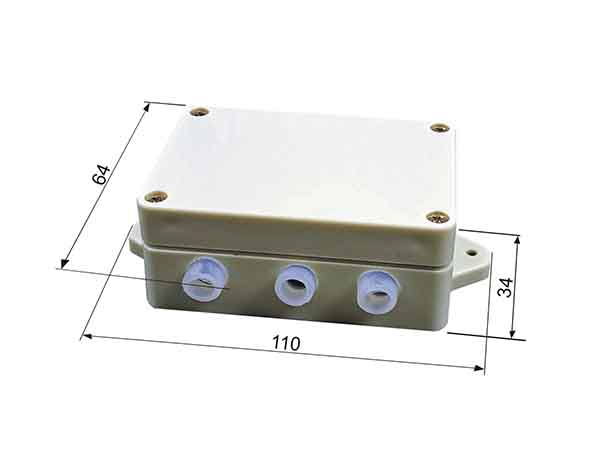

Габариты изделия, см	11х6,4х3,5
Вес, кг	0.2
Количество программ	23
Коммутация нагрузки	относительно земли (минус, GND)
Выходной сигнал	PWM(ШИМ)
Программы
1	401_Точка Смотреть
2	402_Заполнение Смотреть
3	403_Чейзинг асимметричный Смотреть
4	404_Пульсирующая точка Смотреть
5	405_Волна Смотреть
6	406_Три точки (с возвратом) Смотреть
7	407_Три точки (по кругу) Смотреть
8	408_Пульсации Смотреть
9	409_Волна Смотреть
10	410_Две пульс. точки Смотреть
11	411_Заполнение, мигание Смотреть
12	412_Двойная волна Смотреть
13	413_Сборка Смотреть
14	414_Движение из центра Смотреть
15	415_Заполнение Смотреть
16	416_Комета Смотреть
17	417_Заполнение - убывание Смотреть
18	418_Три точки Смотреть
19	419_Сборка-разборка Смотреть
20	420_Чейзинг плавный Смотреть
21	421_Чейзинг двойной Смотреть
Вес и габариты упаковки
Длина (мм)	130
Высота (мм)	70
Ширина (мм)	60
Вес (грамм)	200
Прочие
Производитель	impulslight
