Контроллер / Декодер iMLed9 PRO

Описание товара

ОПИСАНИЕ

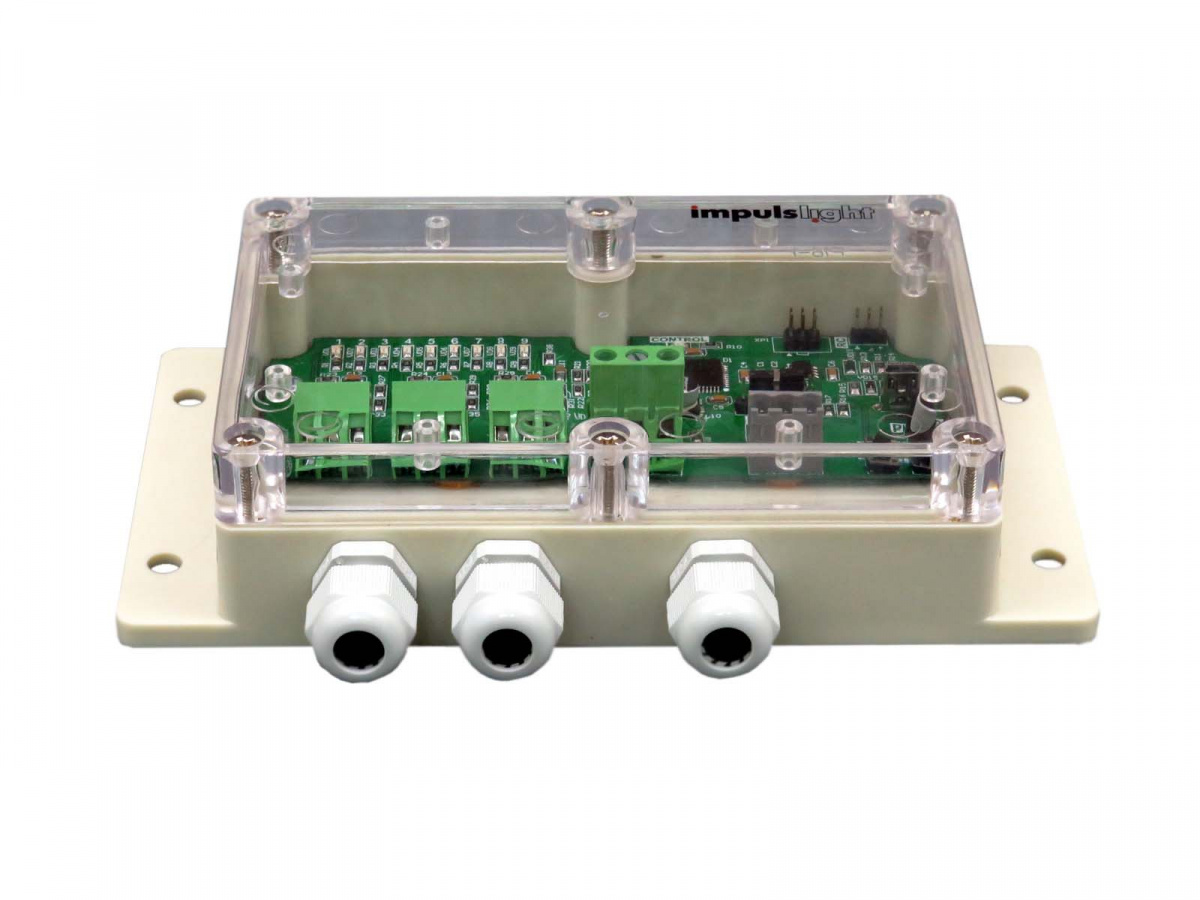

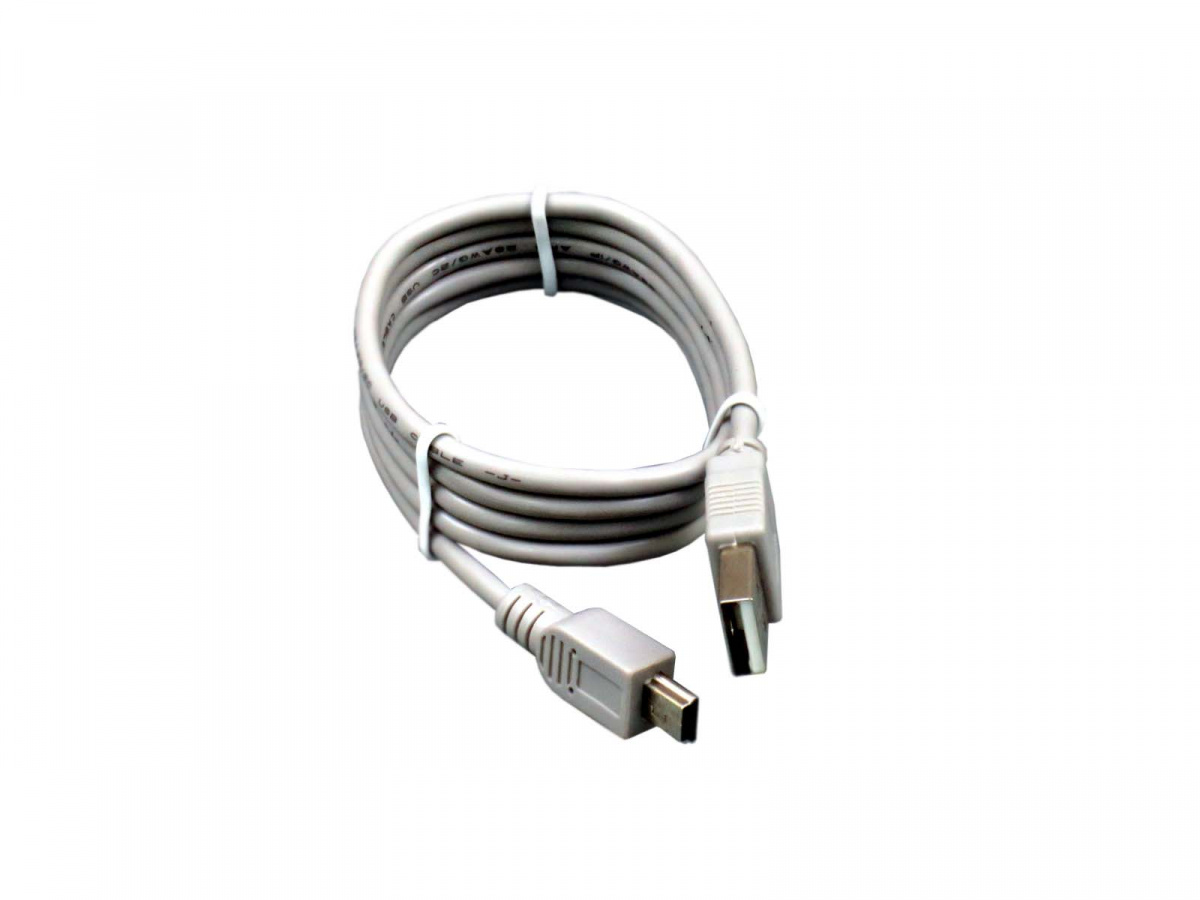

Контроллер выполнен во влагозащищенном пластмассовом корпусе. На плате имеется светодиодная индикация работы каналов. Контроллер программируется через USB-порт компьютера. Имеется возможность программировать до 9 каналов или 3 независимые RGB-группы. В комплекте USB-кабель.

НАГРУЗКА

Монохромные, RGB светодиодные модули и ленты, пиксельные светодиоды на постоянное напряжение от 5 до 24 В.

ПРОГРАММИРОВАНИЕ КОНТРОЛЛЕРА

Для программирования контроллера необходимо скачать программу создания светодинамического сценария DynamicLight.

На контроллер предустановлены программы для монохромных и RGB диодов. Записаны программы с бесконечными циклами, т.е. без автоматического переключения. Кнопками на плате можно выбрать и запомнить программу, настроить скорость исполнения, удалить из набора. Использование ДУ расширяет возможности настройки программ.

СИНХРОНИЗАЦИЯ КОНТРОЛЛЕРОВ (протокол RS485)

Для увеличения количества каналов возможна синхронизация контроллеров по протоколу RS-485. В этом случае один контроллер переводится в режим ведущего-"master", остальные работают в режиме ведомых-"slave". Сценарий загружается в каждый контроллер поочередно. Приборы соединяются 2-х жильным кабелем или витой парой UTP.

РАБОТА В РЕЖИМЕ DMX-ДЕКОДЕРА (протокол DMX-512)

Изделие поддерживает стандарт DMX-512 и может работать в режиме DMX-декодера. Он же является исполнительным устройством, которое управляет непосредственно нагрузкой. Запись адресов DMX-декодеров производится программой «DMX Go!» через USB-порт. Для работы контроллера в режиме декодера необходима установка ведущего DMX-контроллера iMLedMaster DMX. Загрузка сценария производится через USB-порт только в ведущий контроллер, который является мастером. DMX-декодеры управляются по интерфейсной линии (витой паре).

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Дистанционное управление на радиолучах позволяет переключать программы, регулировать скорость исполнения, менять яркость, выключать, запоминать выбранную программу, исключать программу из сценария, а также вернуться к заводским настройкам. Дальность приема до 25м прямой видимости.

Интеллектуальный датчик света управляет яркостью нагрузки в автоматическом режиме в зависимости от освещенности и имеет 3 режима яркости ДЕНЬ / СУМЕРКИ / НОЧЬ.

Крышка корпуса комплектуется в двух видах: прозрачная или глухая.

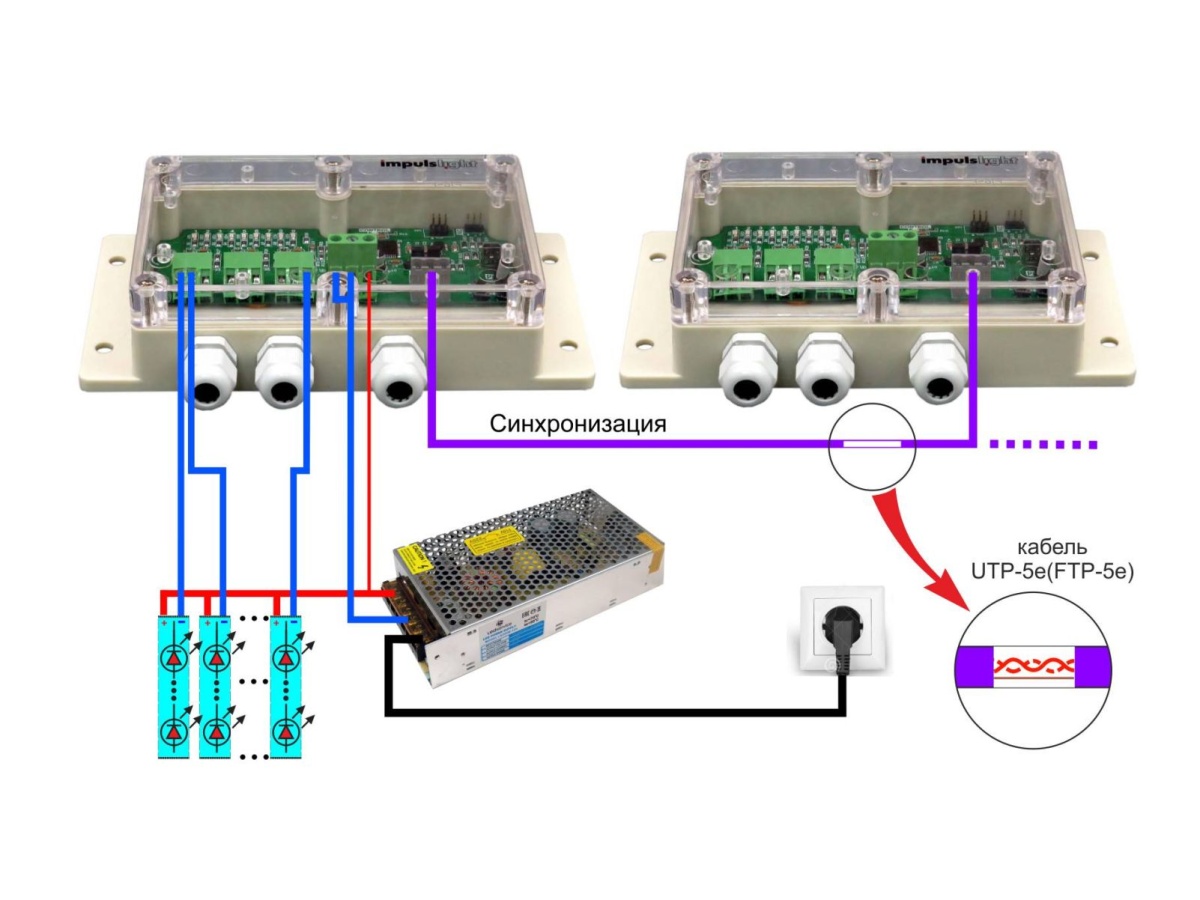

СХЕМА ПОДКЛЮЧЕНИЯ

imled9,18_outline-монохром

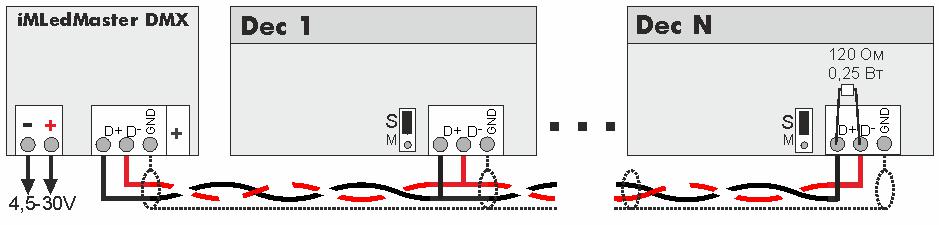

ПОДКЛЮЧЕНИЕ DMX-декодеров

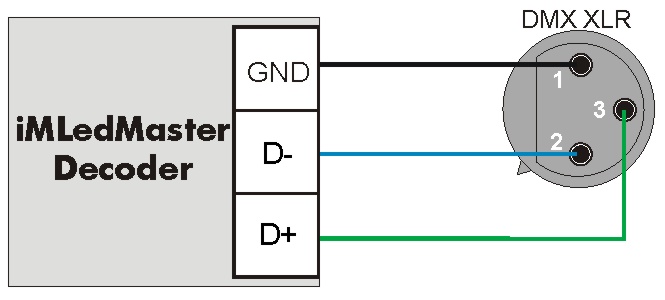

ПОДКЛЮЧЕНИЕ ЧЕРЕЗ СТАНДАРТНЫЙ РАЗЪЕМ DMX XLR

Характеристики

Основные
Количество каналов	9
Максимальный ток канала, А	10
Общий максимальный ток по всем каналам, А	66
Напряжение нагрузки, В	+5...+24
Загрузка сценария	порт USB
Время шага программы	5 мс…4 мин
Число градаций яркости	128
Количество шагов программы	1919
Диапазон температуры окружающей среды, град.С	-40...+40
Класс защиты	IP65

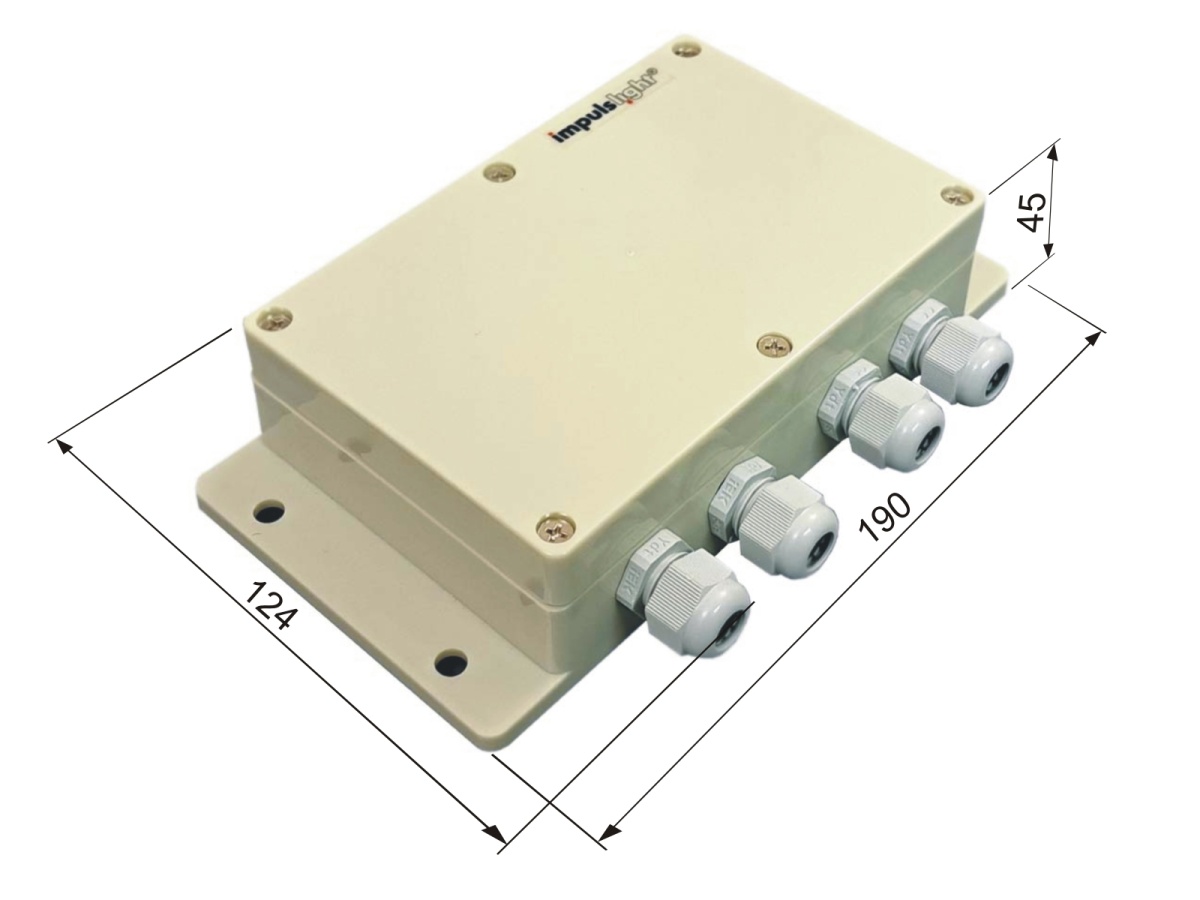

Габариты изделия, см	19х12,5х4,5
Вес, кг	0.45
Коммутация нагрузки	относительно земли (минус, GND)
Возможность синхронной работы	имеется
Интерфейс протокол	RS485, DMX-512
Выходной сигнал	PWM(ШИМ)/DMX-512
Программы
Программы	Сценарий создается пользователем в программе DynamicLight
Вес и габариты упаковки
Длина (мм)	220
Высота (мм)	50
Ширина (мм)	150
Вес (грамм)	450
Прочие
Производитель	impulslight
