Контроллер / Декодер iMLed16x3 PRO

Описание товара

ОПИСАНИЕ

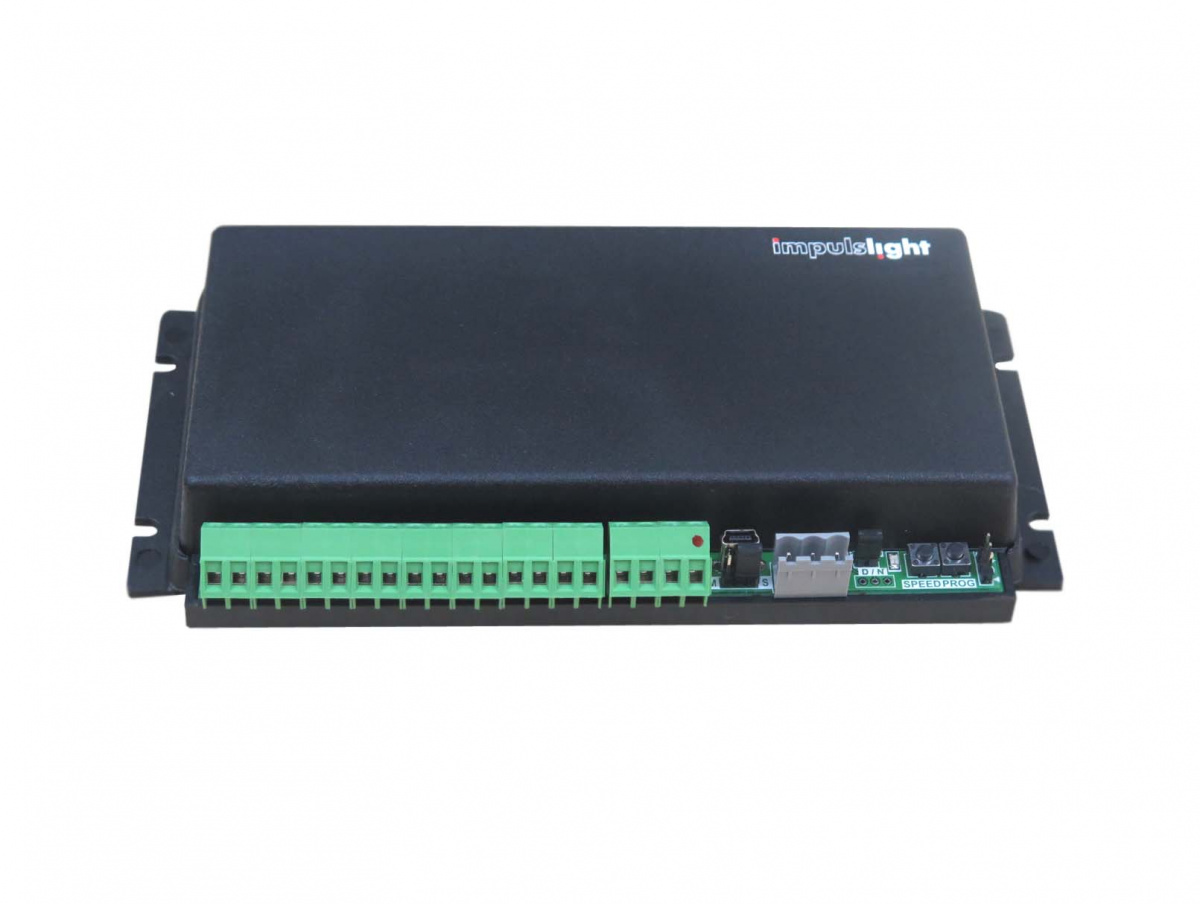

Контроллер выполнен в пластмассовом корпусе. На плате, над клеммами находится светодиодная индикация работы каналов, кнопки регулировки скорости и переключения программ.

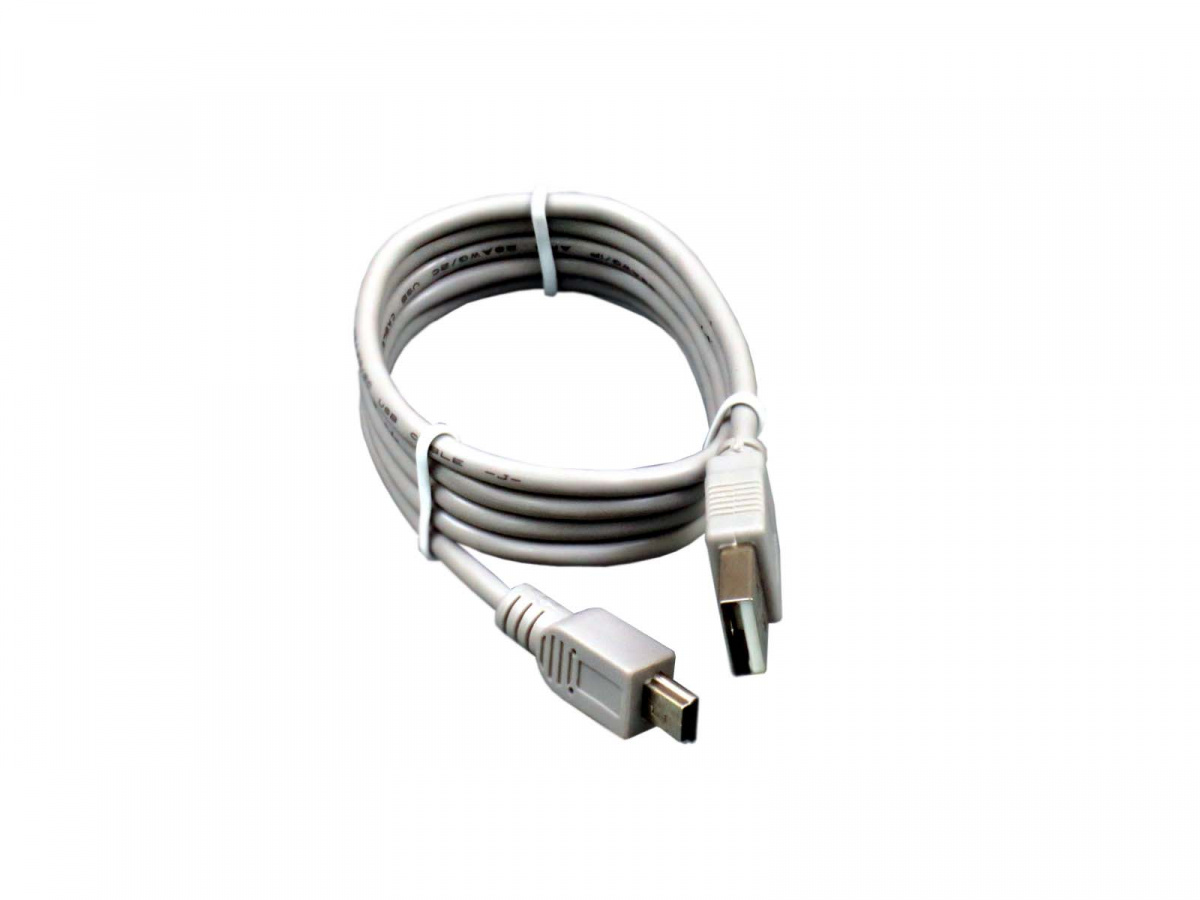

Контроллер программируется через USB-порт компьютера. Имеется возможность программировать до 16 каналов или 5 независимых RGB-групп. В комплекте USB-кабель.

НАГРУЗКА

Монохромные, RGB светодиодные модули и ленты, пиксельные светодиоды на постоянное напряжение от 5 до 30 В.

ПРОГРАММИРОВАНИЕ КОНТРОЛЛЕРА

Для программирования контроллера необходимо скачать программу создания светодинамического сценария DynamicLight.

На контроллер предустановлены программы для монохромных и RGB диодов. Записаны программы с бесконечными циклами, т.е. без автоматического переключения. Кнопками на плате можно переключить программу, настроить скорость исполнения, удалить из набора. Использование ДУ расширяет возможности настройки программ.

СИНХРОНИЗАЦИЯ КОНТРОЛЛЕРОВ (протокол RS485)

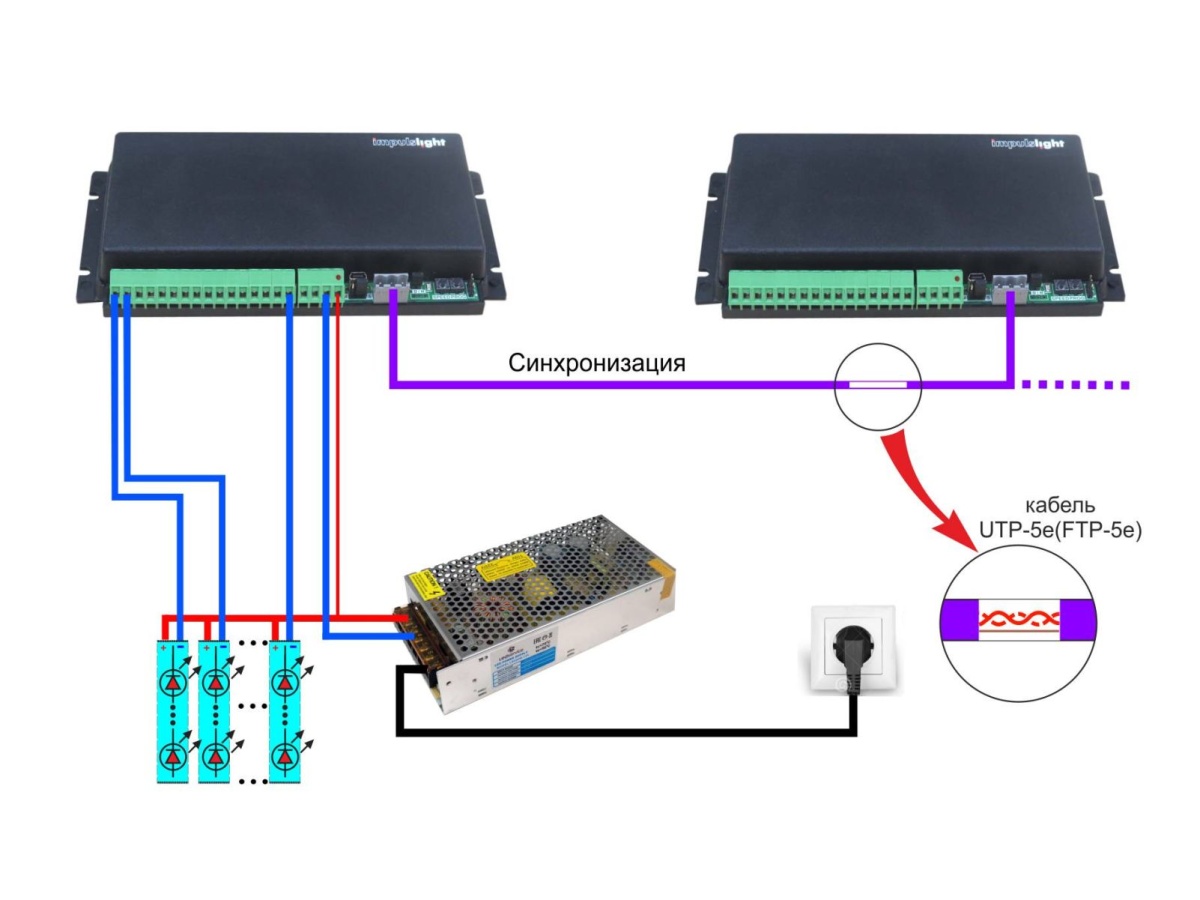

Для увеличения количества каналов возможна синхронизация контроллеров по протоколу RS-485. В этом случае один контроллер переводится в режим ведущего-"master", остальные работают в режиме ведомых-"slave". Сценарий загружается в каждый контроллер поочередно. Приборы соединяются 2-х жильным кабелем или витой парой UTP.

РАБОТА В РЕЖИМЕ DMX-ДЕКОДЕРА (протокол DMX-512)

Изделие поддерживает стандарт DMX-512 и может работать в режиме DMX-декодера. Он же является исполнительным устройством, которое управляет непосредственно нагрузкой. Запись адресов DMX-декодеров производится программой «DMX Go!» через USB-порт. Для работы контроллера в режиме декодера необходима установка ведущего DMX-контроллера iMLedMaster DMX. Загрузка сценария производится через USB-порт только в ведущий контроллер, который является мастером. DMX-декодеры управляются по интерфейсной линии (витой паре).

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Дистанционное управление на радиолучах позволяет переключать программы, регулировать скорость исполнения, менять яркость, выключать, запоминать выбранную программу, исключать программу из сценария, а также вернуться к заводским настройкам. Дальность приема до 25м прямой видимости.

Интеллектуальный датчик света управляет яркостью нагрузки в автоматическом режиме в зависимости от освещенности и имеет 3 режима яркости ДЕНЬ / СУМЕРКИ / НОЧЬ.

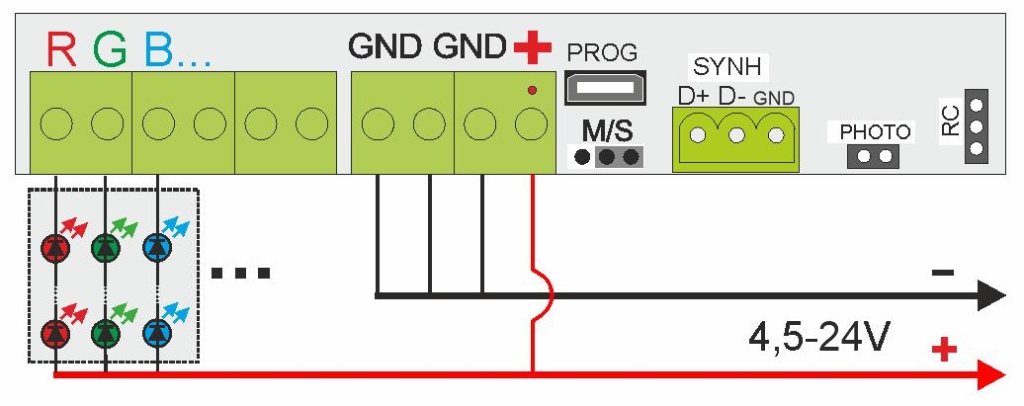

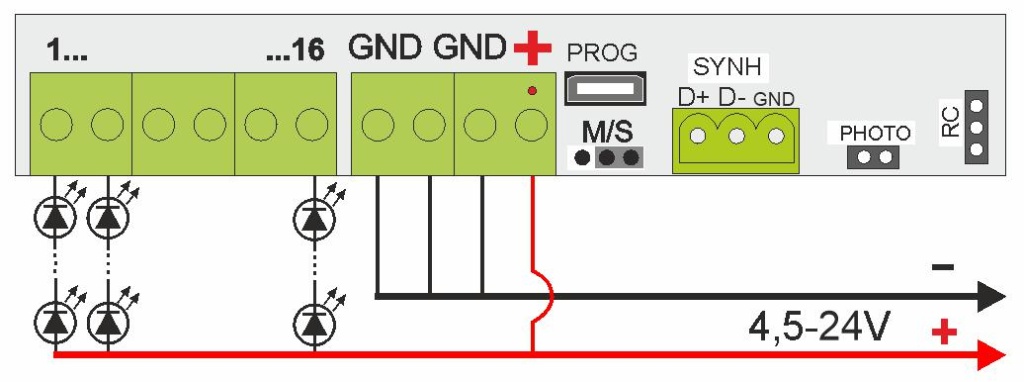

СХЕМА ПОДКЛЮЧЕНИЯ

ПОДКЛЮЧЕНИЕ DMX-декодеров

ПОДКЛЮЧЕНИЕ ЧЕРЕЗ СТАНДАРТНЫЙ РАЗЪЕМ DMX XLR

Характеристики

Основные
Количество каналов	16
Максимальный ток канала, А	3
Общий максимальный ток по всем каналам, А	48
Напряжение питания, В	+5...+12 В
Напряжение нагрузки, В	+5...+24
Загрузка сценария	порт USB
Время шага программы	5мс…4мин
Число градаций яркости	128
Количество шагов программы	1158
Диапазон температуры окружающей среды, град.С	-40...+40
Класс защиты	IP30

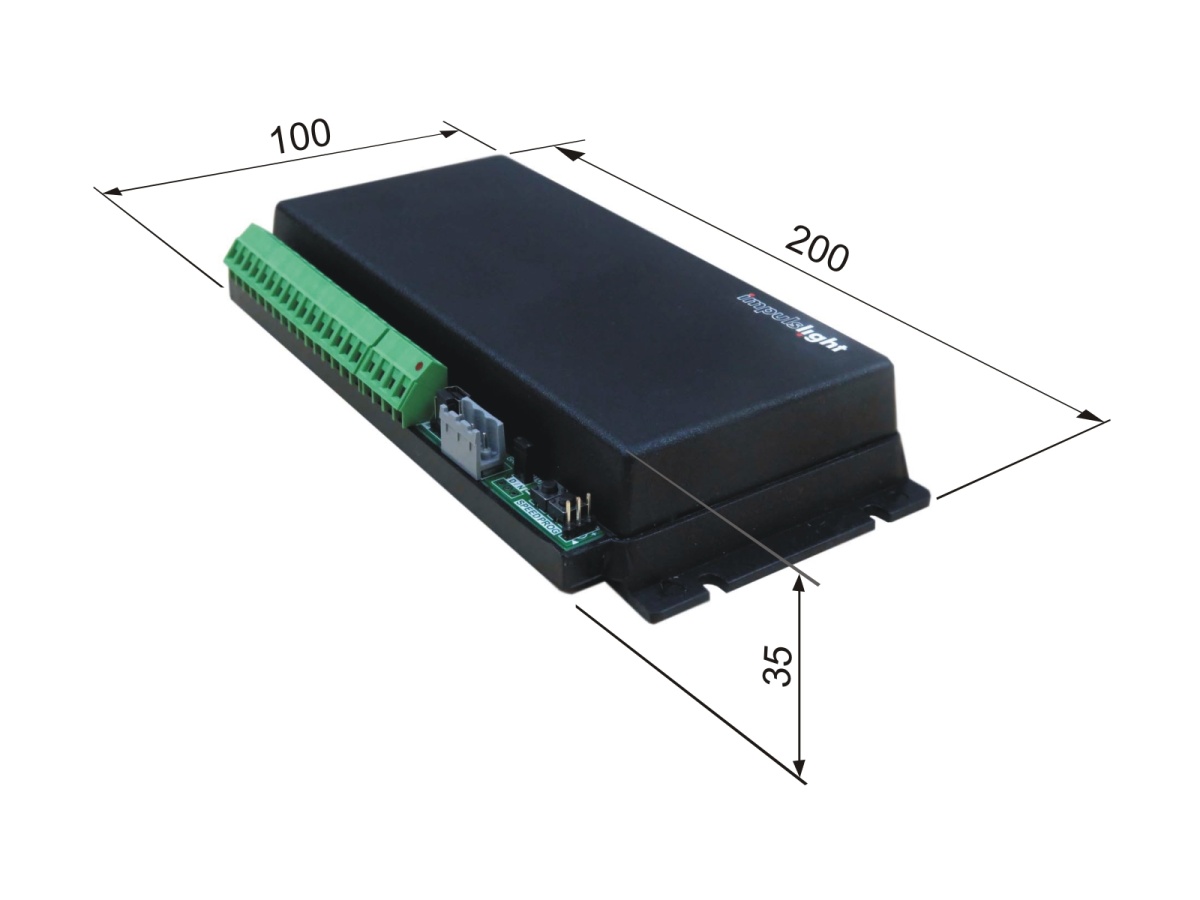

Габариты изделия, см	20х10х3,5
Вес, кг	0.3
Количество программ	20
Коммутация нагрузки	относительно земли (минус, GND)
Возможность синхронной работы	имеется
Интерфейс протокол	RS485, DMX-512
Выходной сигнал	PWM(ШИМ)/DMX-512
Программы
Программы	Сценарий создается пользователем в программе DynamicLight
Вес и габариты упаковки
Длина (мм)	220
Высота (мм)	50
Ширина (мм)	150
Вес (грамм)	200
Прочие
Производитель	impulslight
