Контроллер / Декодер iMLed18 PRO

Описание товара

ОПИСАНИЕ

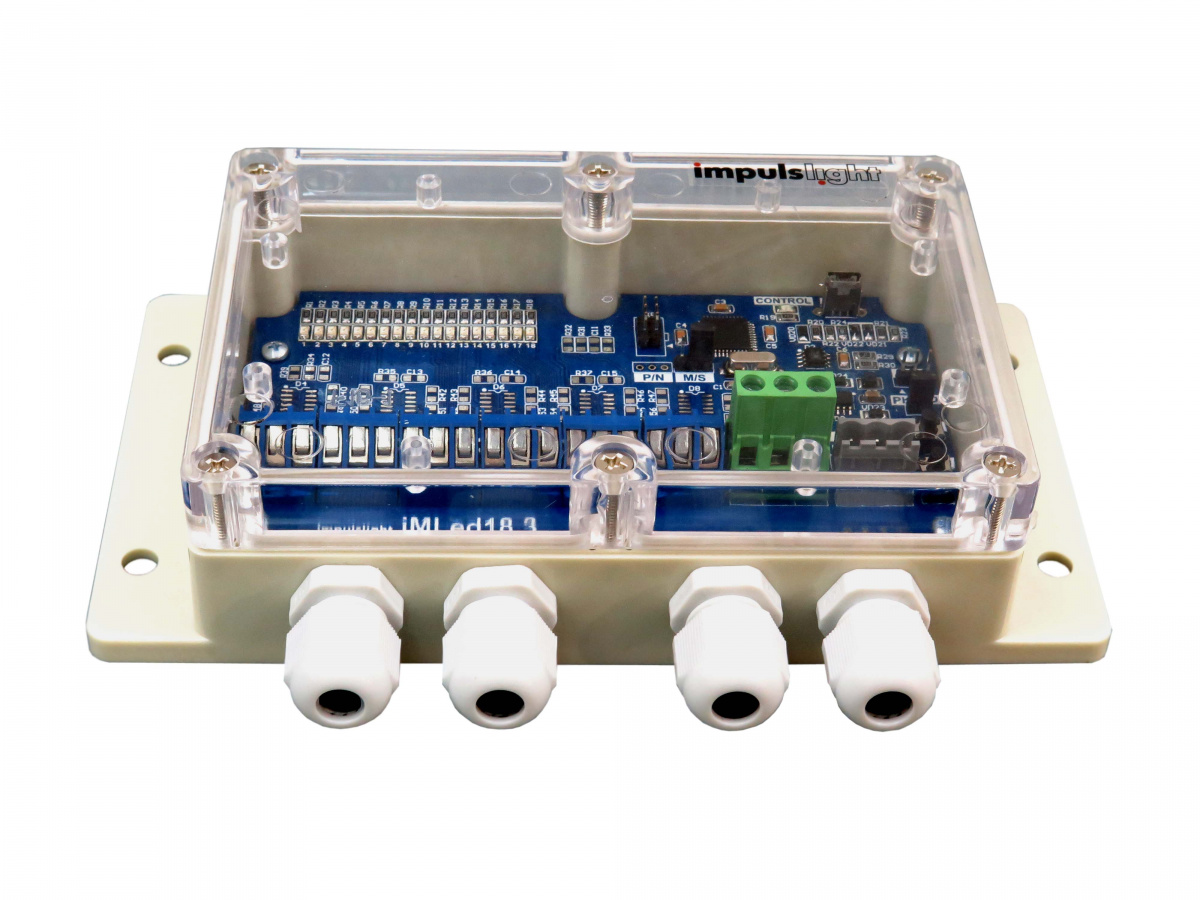

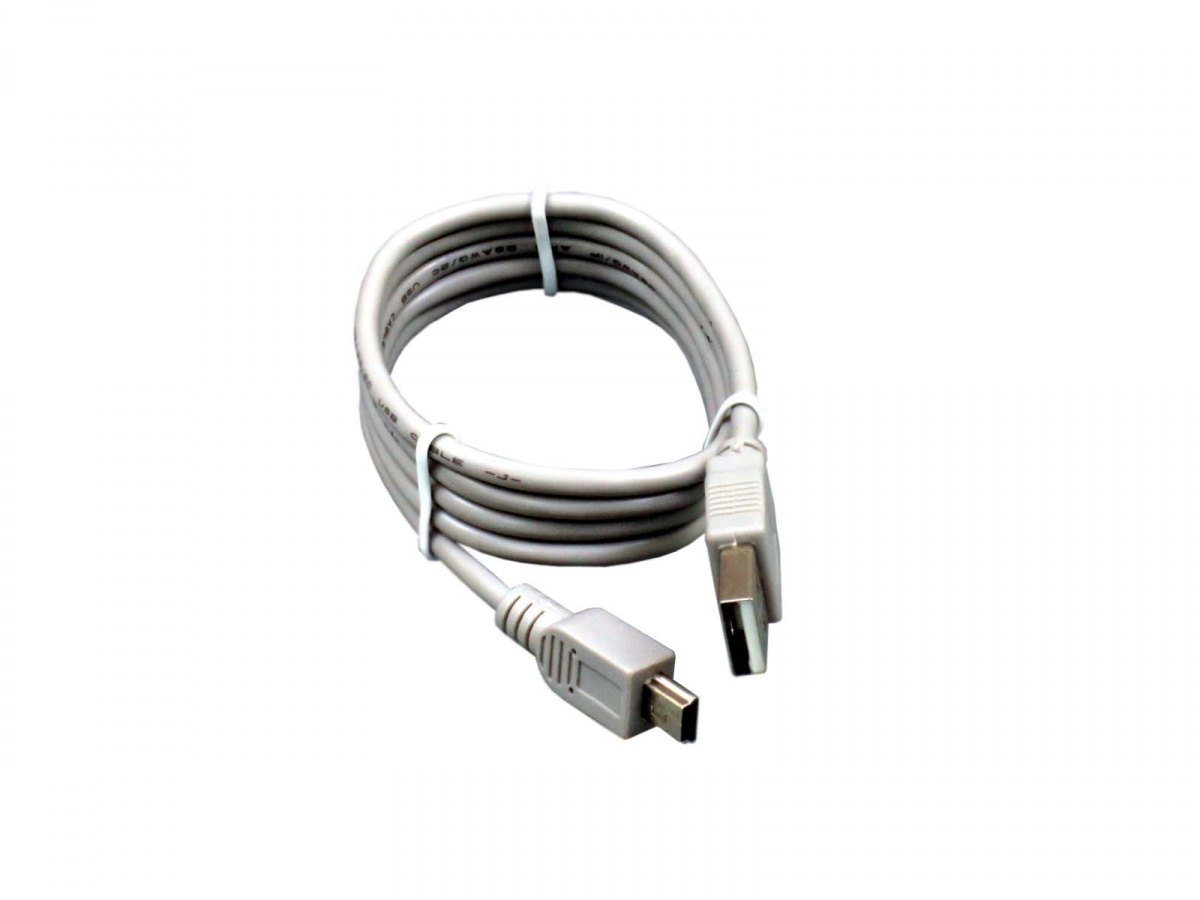

Контроллер выполнен во влагозащищенном пластмассовом корпусе. На плате имеется светодиодная индикация работы каналов. Контроллер программируется через USB-порт компьютера. Имеется возможность программировать до 18 каналов или 6 независимых RGB-групп. В комплекте USB-кабель.

НАГРУЗКА

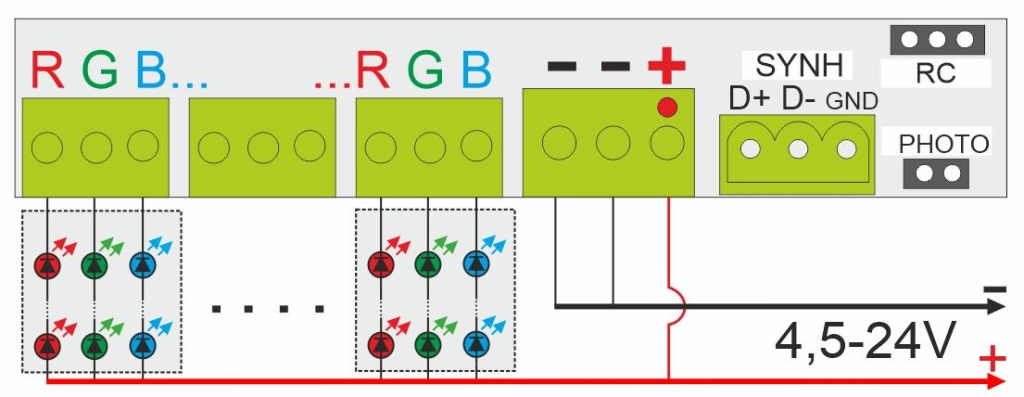

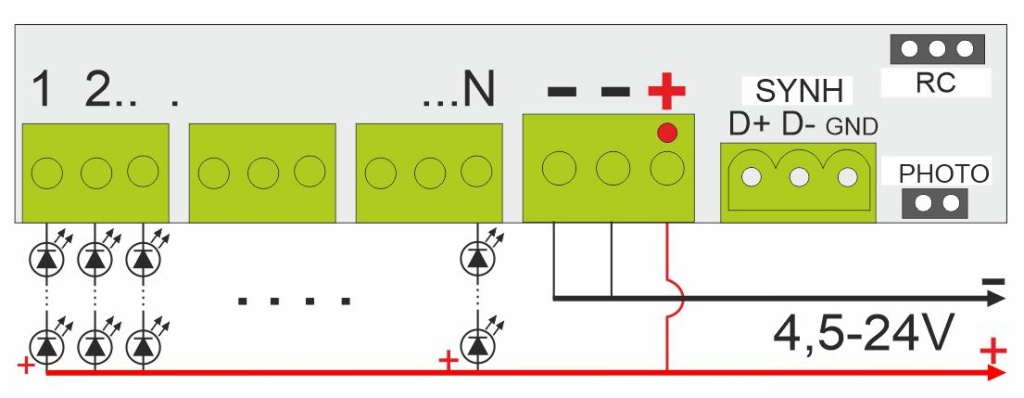

Монохромные, RGB светодиодные модули и ленты, пиксельные светодиоды на постоянное напряжение от 5 до 30 В.

ПРОГРАММИРОВАНИЕ КОНТРОЛЛЕРА

Для программирования контроллера необходимо скачать программу создания светодинамического сценария DynamicLight.

На контроллер предустановлены программы для монохромных и RGB диодов. Записаны программы с бесконечными циклами, т.е. без автоматического переключения. Кнопками на плате можно переключить программу, настроить скорость исполнения, удалить из набора. Использование ДУ расширяет возможности настройки программ.

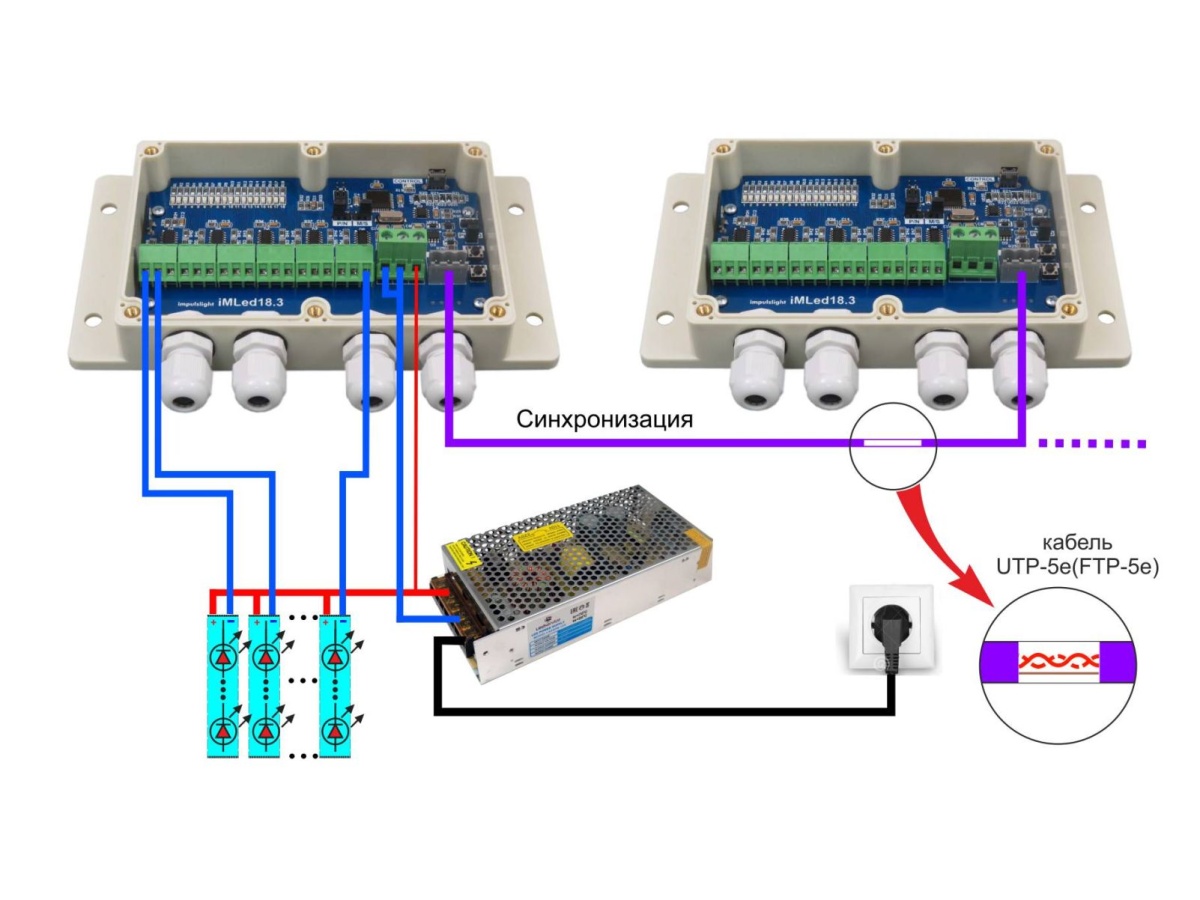

СИНХРОНИЗАЦИЯ КОНТРОЛЛЕРОВ (протокол RS485)

Для увеличения количества каналов возможна синхронизация контроллеров по протоколу RS-485. В этом случае один контроллер переводится в режим ведущего-"master", остальные работают в режиме ведомых-"slave". Сценарий загружается в каждый контроллер поочередно. Приборы соединяются 2-х жильным кабелем или витой парой UTP.

РАБОТА В РЕЖИМЕ DMX-ДЕКОДЕРА (протокол DMX-512)

Изделие поддерживает стандарт DMX-512 и может работать в режиме DMX-декодера. Он же является исполнительным устройством, которое управляет непосредственно нагрузкой. Запись адресов DMX-декодеров производится программой «DMX Go!» через USB-порт. Для работы контроллера в режиме декодера необходима установка ведущего DMX-контроллера iMLedMaster DMX. Загрузка сценария производится через USB-порт только в ведущий контроллер, который является мастером. DMX-декодеры управляются по интерфейсной линии (витой паре).

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Дистанционное управление на радиолучах позволяет переключать программы, регулировать скорость исполнения, менять яркость, выключать, запоминать выбранную программу, исключать программу из сценария, а также вернуться к заводским настройкам. Дальность приема до 25м прямой видимости.

Интеллектуальный датчик света управляет яркостью нагрузки в автоматическом режиме в зависимости от освещенности и имеет 3 режима яркости ДЕНЬ / СУМЕРКИ / НОЧЬ.

Крышка корпуса комплектуется в двух видах: прозрачная или глухая.

ПОДКЛЮЧЕНИЕ DMX-декодеров

ПОДКЛЮЧЕНИЕ ЧЕРЕЗ СТАНДАРТНЫЙ РАЗЪЕМ DMX XLR

Характеристики

Основные
Количество каналов	18
Максимальный ток канала, А	10
Общий максимальный ток по всем каналам, А	66
Напряжение нагрузки, В	+5...+24
Загрузка сценария	порт USB
Время шага программы	5 мс…4 мин
Число градаций яркости	128
Количество шагов программы	1017
Диапазон температуры окружающей среды, град.С	-40...+40
Класс защиты	IP65

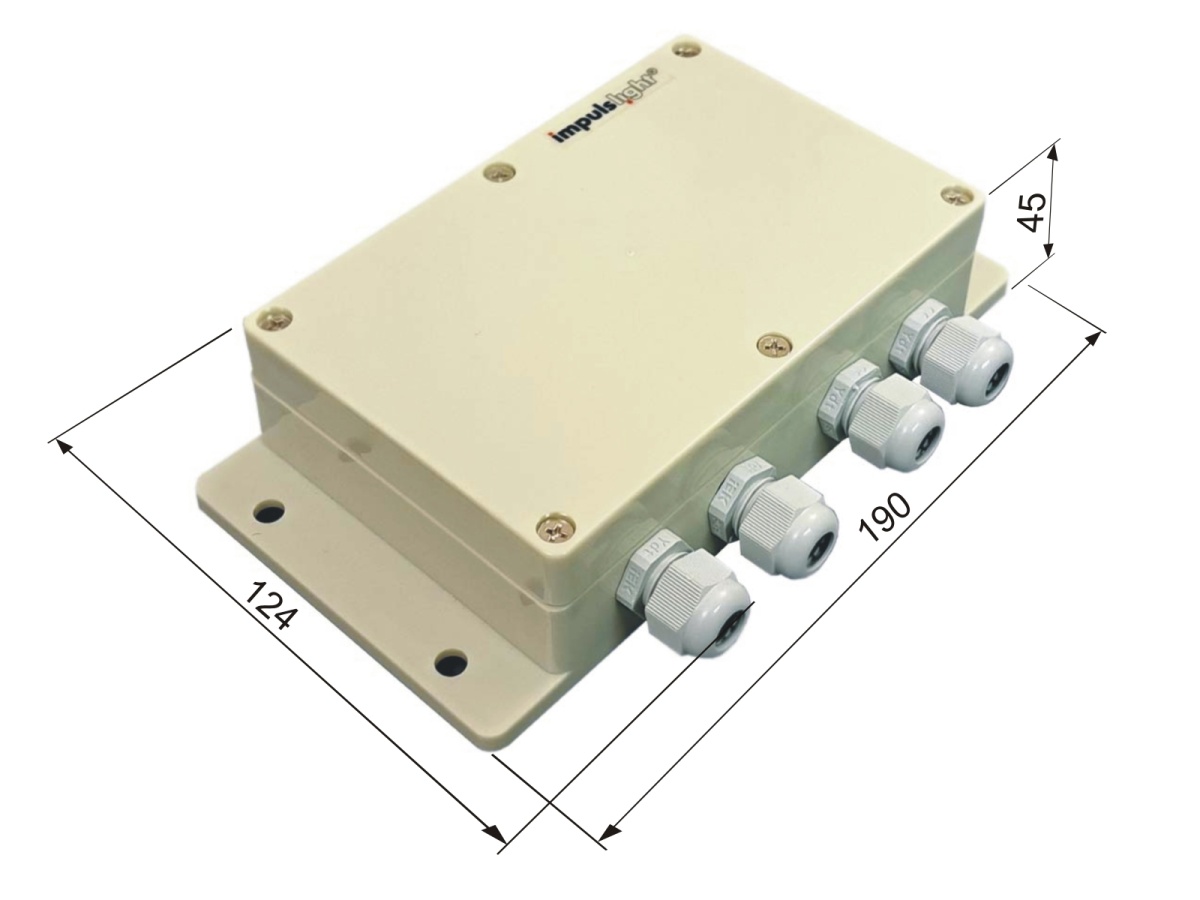

Габариты изделия, см	19х12,5х4,5
Вес, кг	0.5
Коммутация нагрузки	относительно земли (минус, GND)
Возможность синхронной работы	имеется
Интерфейс протокол	RS485, DMX-512
Выходной сигнал	PWM(ШИМ)/DMX-512
Программы
Программы	Сценарий создается пользователем в программе DynamicLight
Вес и габариты упаковки
Длина (мм)	220
Высота (мм)	50
Ширина (мм)	150
Вес (грамм)	500
Прочие
Производитель	impulslight
