Контроллер iMLed9

Описание товара

ОПИСАНИЕ

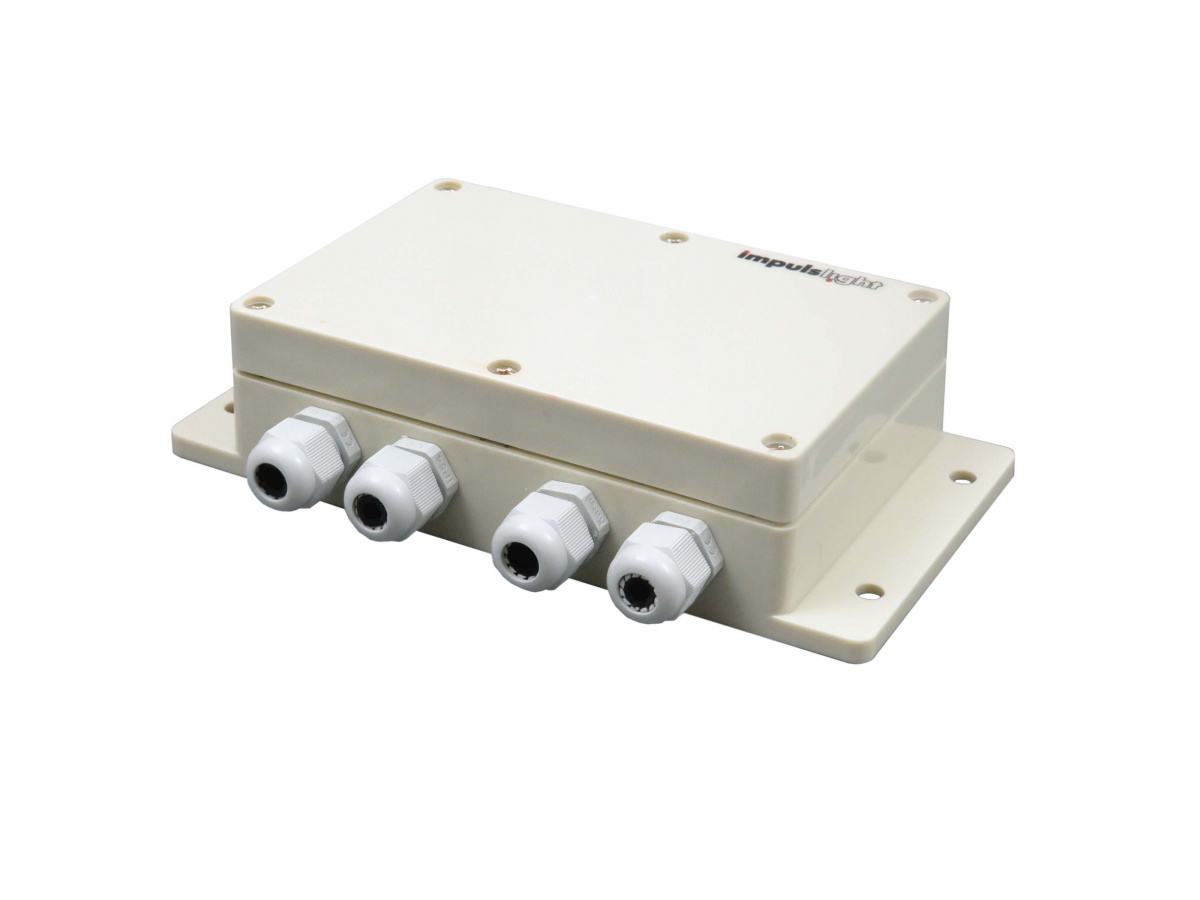

Контроллер выполнен во влагозащищенном пластмассовом корпусе. На плате имеется светодиодная индикация работы каналов, кнопки управления сценарием. С помощью кнопок можно исключать программы из сценария, настраивать их скорость, выполнять сброс настроек.

НАГРУЗКА

Монохромные светодиодные модули и ленты, пиксельные светодиоды на постоянное напряжение от 5 до 30В.

RGB светодиодные модули и ленты, пиксельные светодиоды.

ПРОГРАММА

1. Набор динамических программ для монохромных светодиодов. Все программы работают в цикле (автоматическое переключение через 1 минуту). Предусмотрена настройка скорости каждой программы и исключение из цикла, либо выбор одной программы. Настройка яркости всего сценария. Сброс до заводских настроек. Диапазон регулирования шага программы от 0,1 до 4 секунд.

2. Набор статичных цветов для RGB светодиодов (только при подключенных RGB светодиодах и использовании пульта с 17 кнопками). Шесть основных цветов спектра со своими оттенками (18 цветов), плюс белый (теплый, нейтральный, холодный). Настройка яркости. Выбор и запоминание одного цвета.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Дистанционное управление на радиолучах расширяет возможности настройки сценария. Пульт позволяет исключать программу из сценария, регулировать скорость исполнения, запоминать одну программу, менять яркость, выключать и выполнять возврат к заводским настройкам. Пульт (17 кнопок) с набором статичных цветов позволяет дополнительно настраивать цвет (только при подключенных RGB светодиодах !!!). Дальность приема до 25м прямой видимости.

Интеллектуальный датчик света управляет яркостью нагрузки в автоматическом режиме в зависимости от освещенности и имеет 3 режима яркости ДЕНЬ / СУМЕРКИ / НОЧЬ.

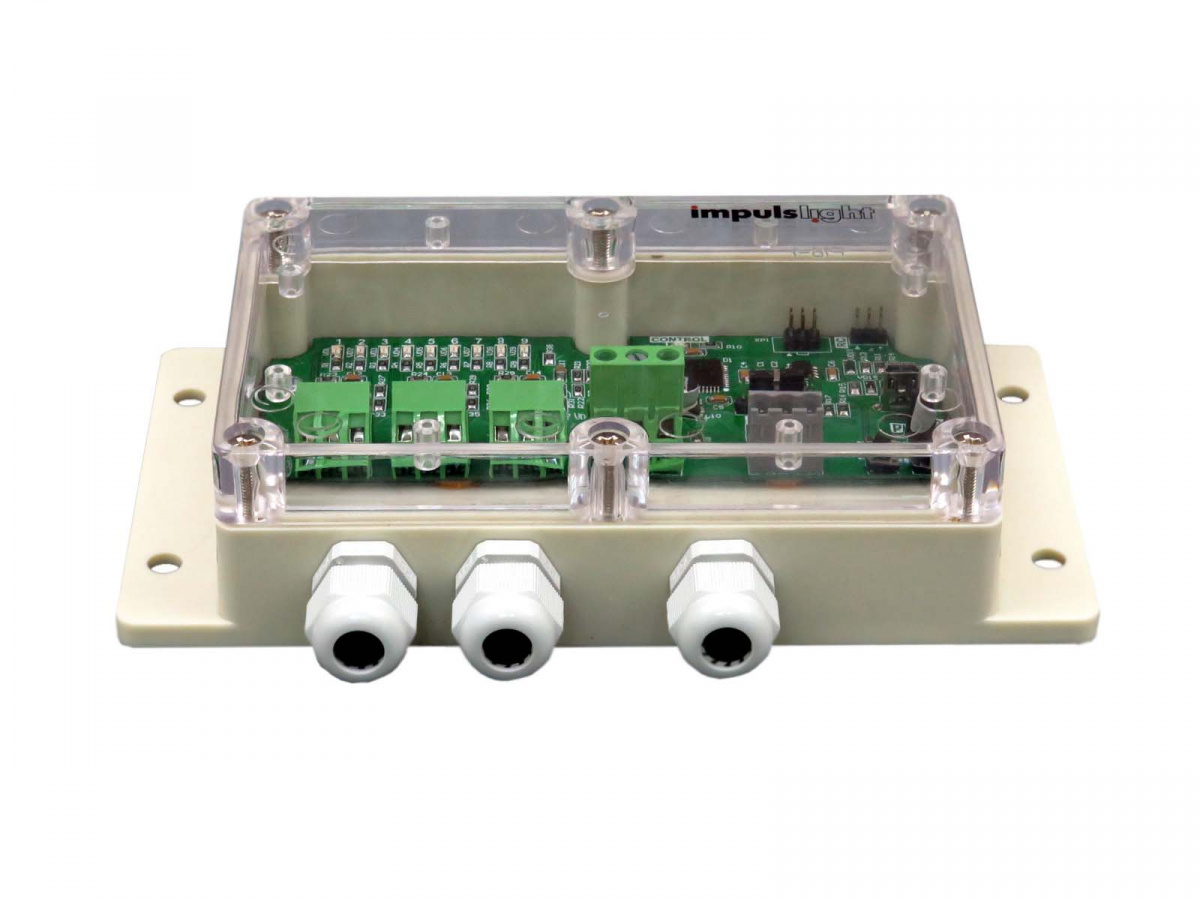

Крышка корпуса комплектуется в двух видах: прозрачная и глухая. Прозрачная крышка -под заказ.

Вариант пульта (17 кнопок) с набором статичных цветов - под заказ.

ПРОГРАММИРОВАНИЕ КОНТРОЛЛЕРОВ

Для создания нестандартной динамики рекомендуется программируемый контроллер серии iMLed9PRO

СХЕМА ПОДКЛЮЧЕНИЯ монохромных светодиодов

imled9,18_outline-монохром

СХЕМА ПОДКЛЮЧЕНИЯ RGB светодиодов

imled9,18_outlineRGB

Характеристики

Основные
Количество каналов	9
Максимальный ток канала, А	10
Общий максимальный ток по всем каналам, А	66
Напряжение нагрузки, В	+5...+24
Время шага программы	0.1...4сек
Число градаций яркости	128
Диапазон температуры окружающей среды, град.С	-40...+40
Класс защиты	IP65

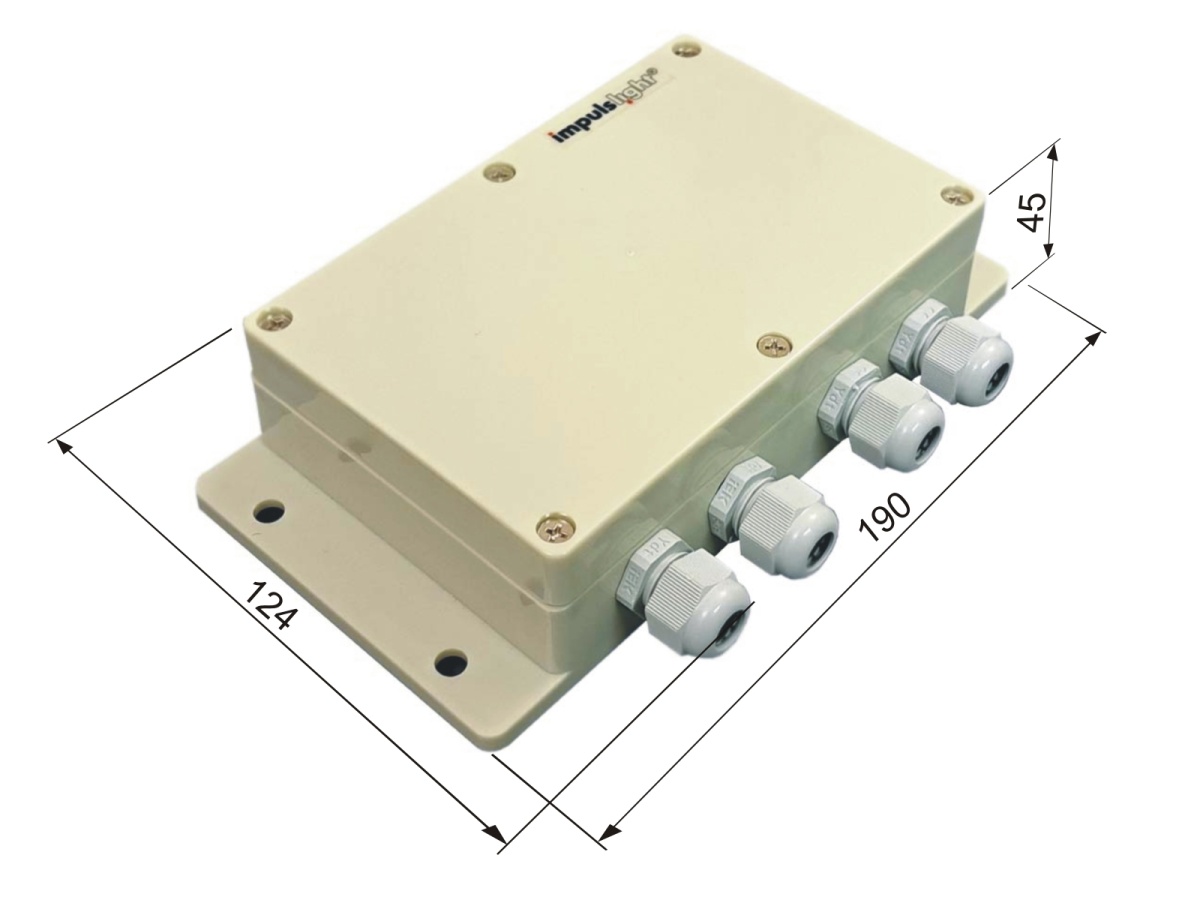

Габариты изделия, см	19х12,5х4,5
Вес, кг	0.4
Количество программ	20
Коммутация нагрузки	относительно земли (минус, GND)
Выходной сигнал	PWM(ШИМ)
Программы
1	901_Точка Смотреть
2	902_Заполнение и обратно Смотреть
3	903_Две точки встречно Смотреть
4	904_Бегущая пульс. точка Смотреть
5	905_Волна Смотреть
6	906_Три точки (вперед-назад) Смотреть
7	907_Заполнение - убываниеСмотреть
8	908_Пульсации к центру Смотреть
9	909_Волна короткаяСмотреть
10	910_Две пульсирующих точкиСмотреть
11	911_Заполнение, мигание Смотреть
12	912_Две волны встречно Смотреть
13	913_СборкаСмотреть
14	914_Разбегание из центра Смотреть
15	915_Заполнение Смотреть
16	916_Комета Смотреть
17	917_Заполнение - убывание Смотреть
18	918_Три точки Смотреть
19	919_Сборка-разборка Смотреть
20	920_Две группы затухающих Смотреть
Вес и габариты упаковки
Длина (мм)	220
Высота (мм)	50
Ширина (мм)	150
Вес (грамм)	380
Прочие
Производитель	impulslight

Инструкция
