Контроллер iMLed2

Описание товара

ОПИСАНИЕ

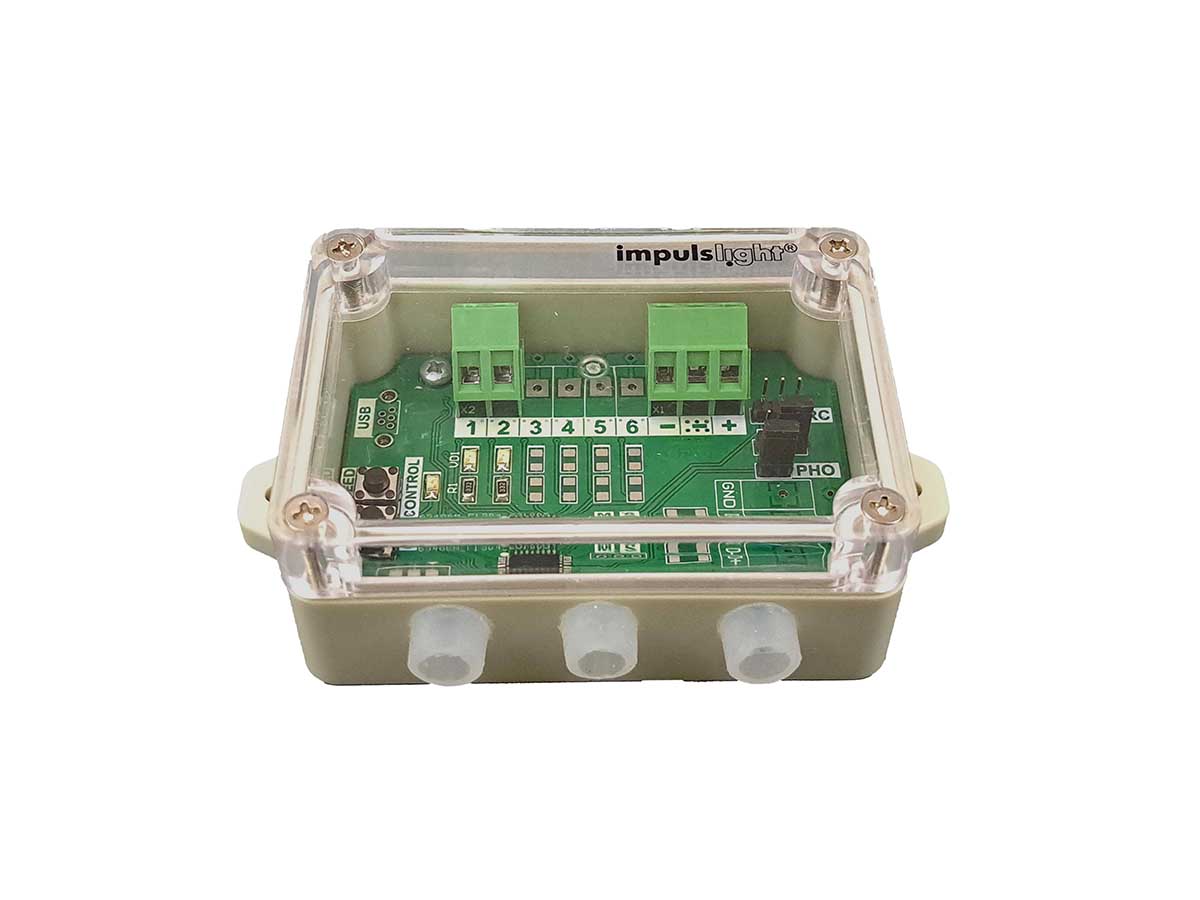

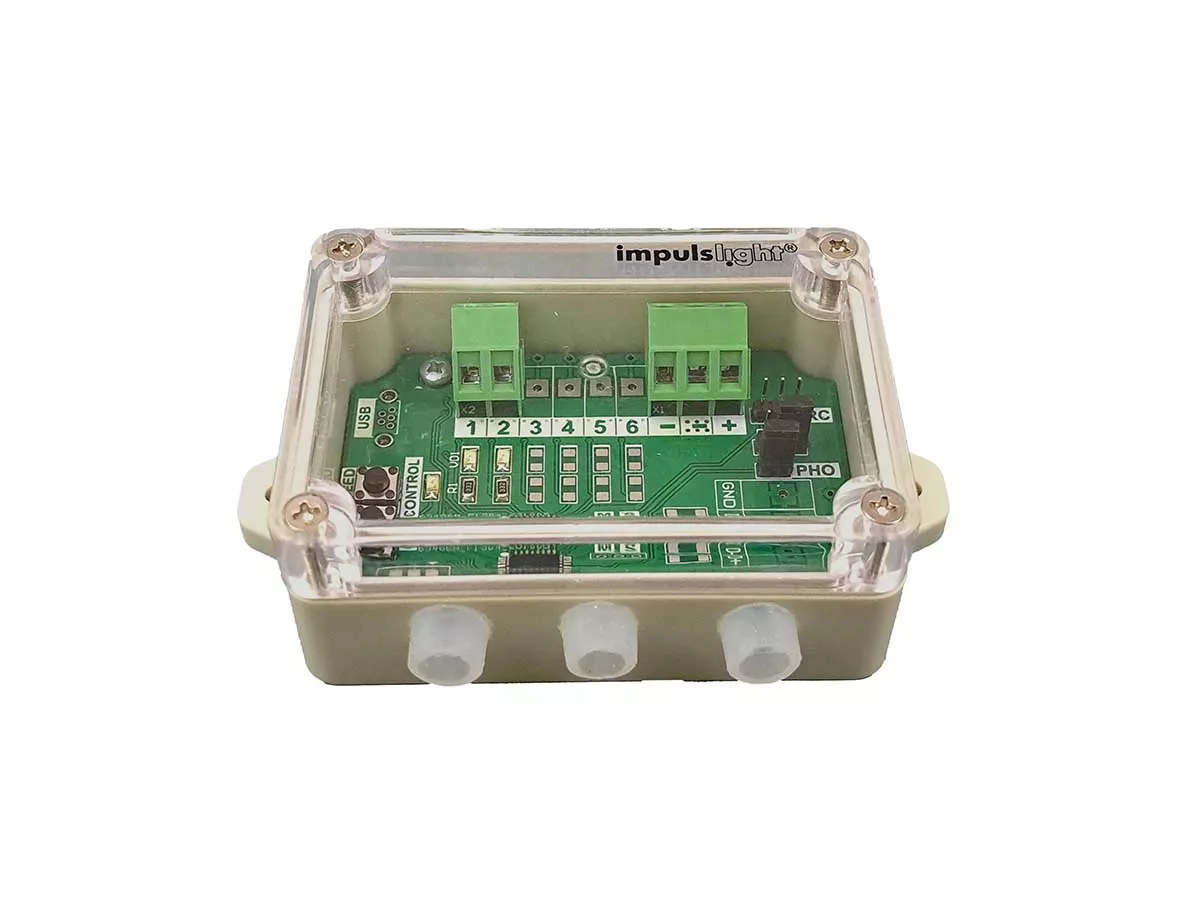

Контроллер выполнен во влагозащищенном пластмассовом корпусе. На плате имеется светодиодная индикация работы каналов, кнопки регулировки скорости и переключения программ для настройки.

НАГРУЗКА

Монохромные светодиодные модули и ленты, пиксельные светодиоды на постоянное напряжение от 5 до 24В.

ПРОГРАММА

Все программы работают в цикле (автоматическое переключение через 1 минуту). Предусмотрена регулировка скорости каждой программы, исключение из цикла, а так же возможность восстановить заводские настройки. Диапазон регулирования шага программы от 0,1 до 4 секунд.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Крышка корпуса комплектуется в двух видах: прозрачная или глухая.

СХЕМА ПОДКЛЮЧЕНИЯ

Характеристики

Основные
Количество каналов	2
Максимальный ток канала, А	10
Общий максимальный ток по всем каналам, А	20
Напряжение нагрузки, В	+5...+24
Время шага программы	0.1...4сек
Число градаций яркости	128
Диапазон температуры окружающей среды, град.С	-30...+50
Класс защиты	IP65

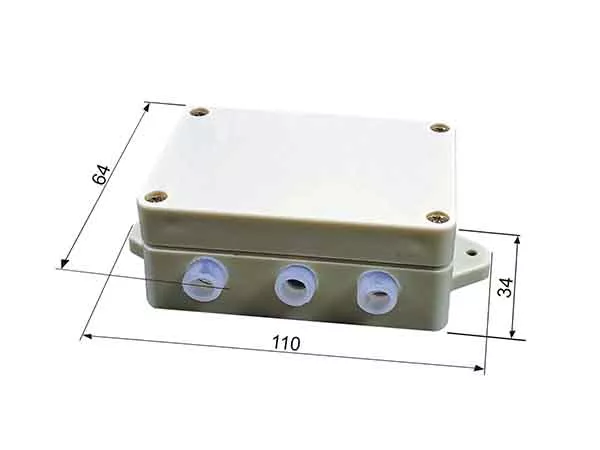

Габариты изделия, см	11х6х3,5
Вес, кг	0.2
Количество программ	23
Коммутация нагрузки	относительно земли (минус, GND)
Выходной сигнал	PWM(ШИМ)

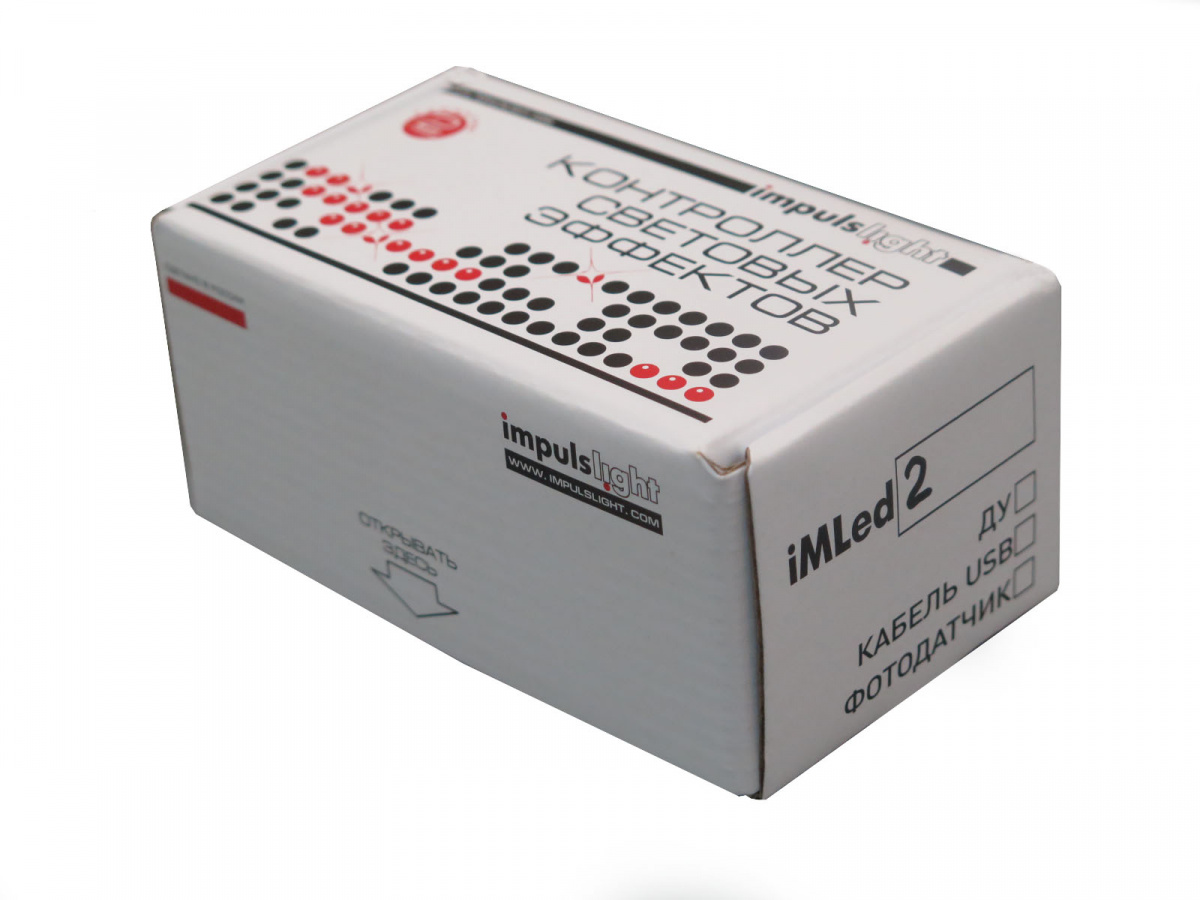

Вес и габариты упаковки
Длина (мм)	130
Высота (мм)	60
Ширина (мм)	70
Вес (грамм)	125
Прочие
Производитель	impulslight
