Контроллер iMLed2 mini

Описание товара

ОПИСАНИЕ

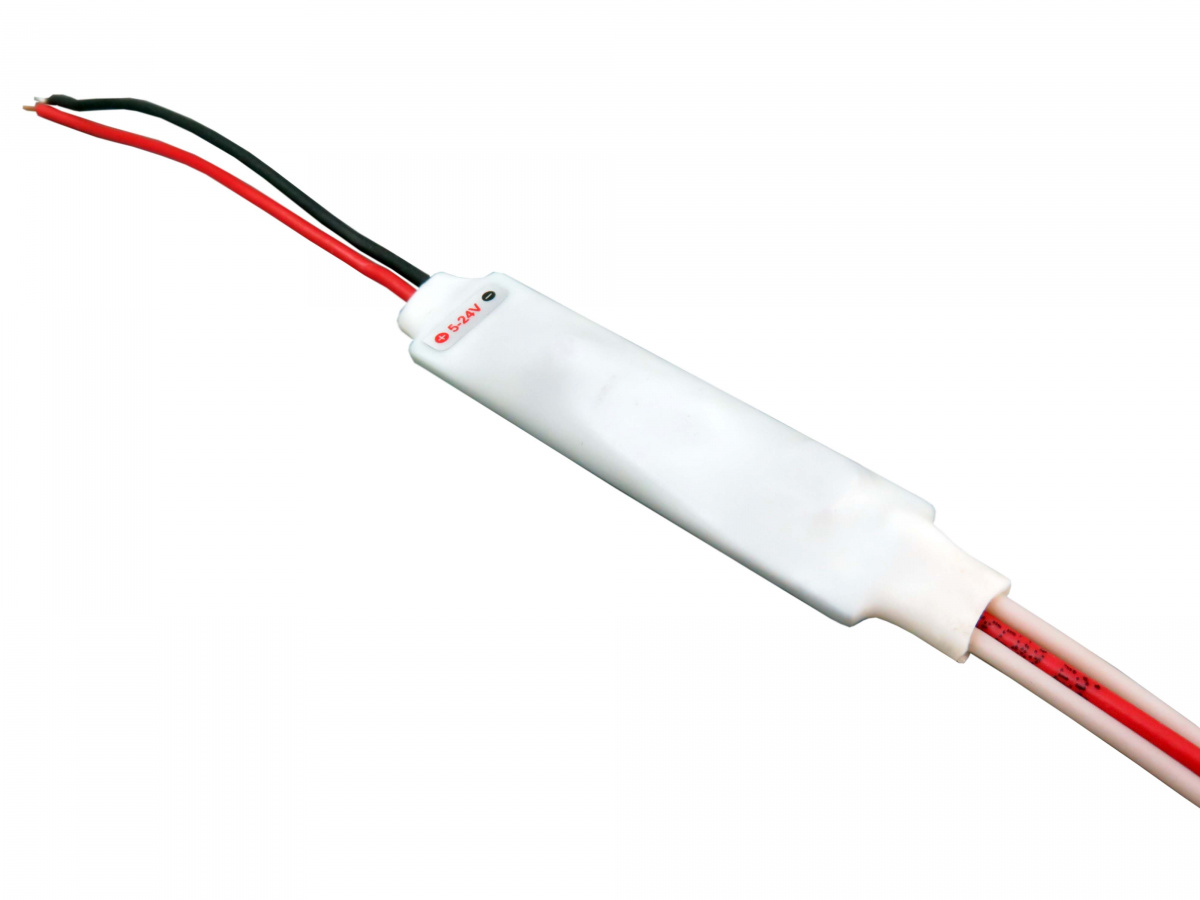

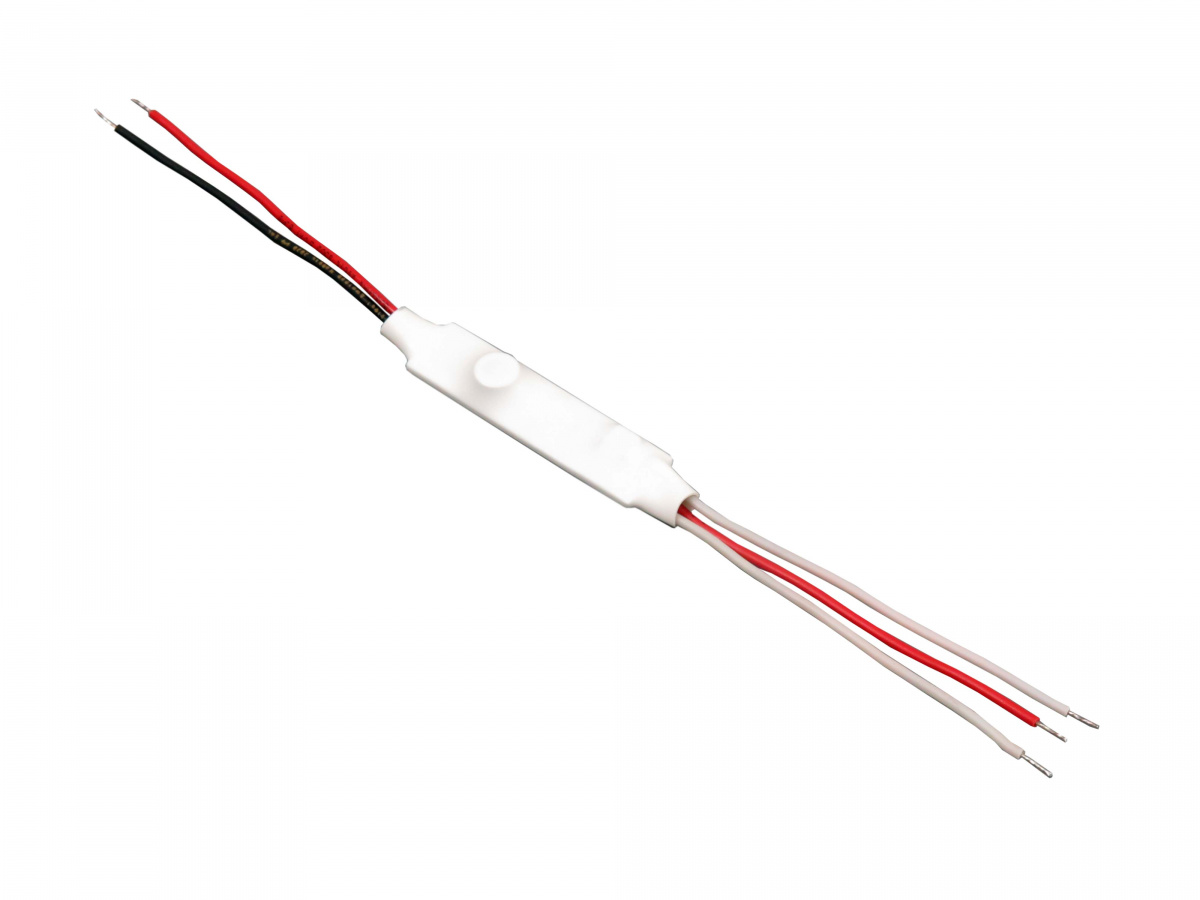

Контроллер находится в термоусадочной трубке. На плате имеется светодиодная индикация работы каналов, кнопка переключения программ.

НАГРУЗКА

Монохромные светодиодные модули и ленты на постоянное напряжение от 7 до 24В.

ПРОГРАММА

В наборе 34 программы. Первая программа - автоматический перебор программ. Программы со 2 по 34 выбираются кнопкой и сохраняются в памяти контроллера. Для возврата к первой программе необходимо при подаче питания удерживать кнопку до 3 секунд.

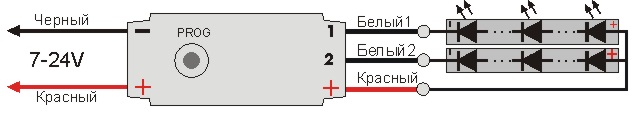

СХЕМА ПОДКЛЮЧЕНИЯ

Характеристики

Основные
Количество каналов	2
Максимальный ток канала, А	5
Общий максимальный ток по всем каналам, А	10
Напряжение нагрузки, В	+12...+24
Время шага программы	0.1...4сек
Число градаций яркости	128
Диапазон температуры окружающей среды, град.С	-40...+40
Класс защиты	IP30

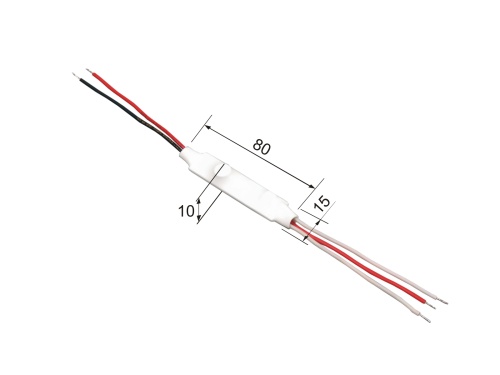

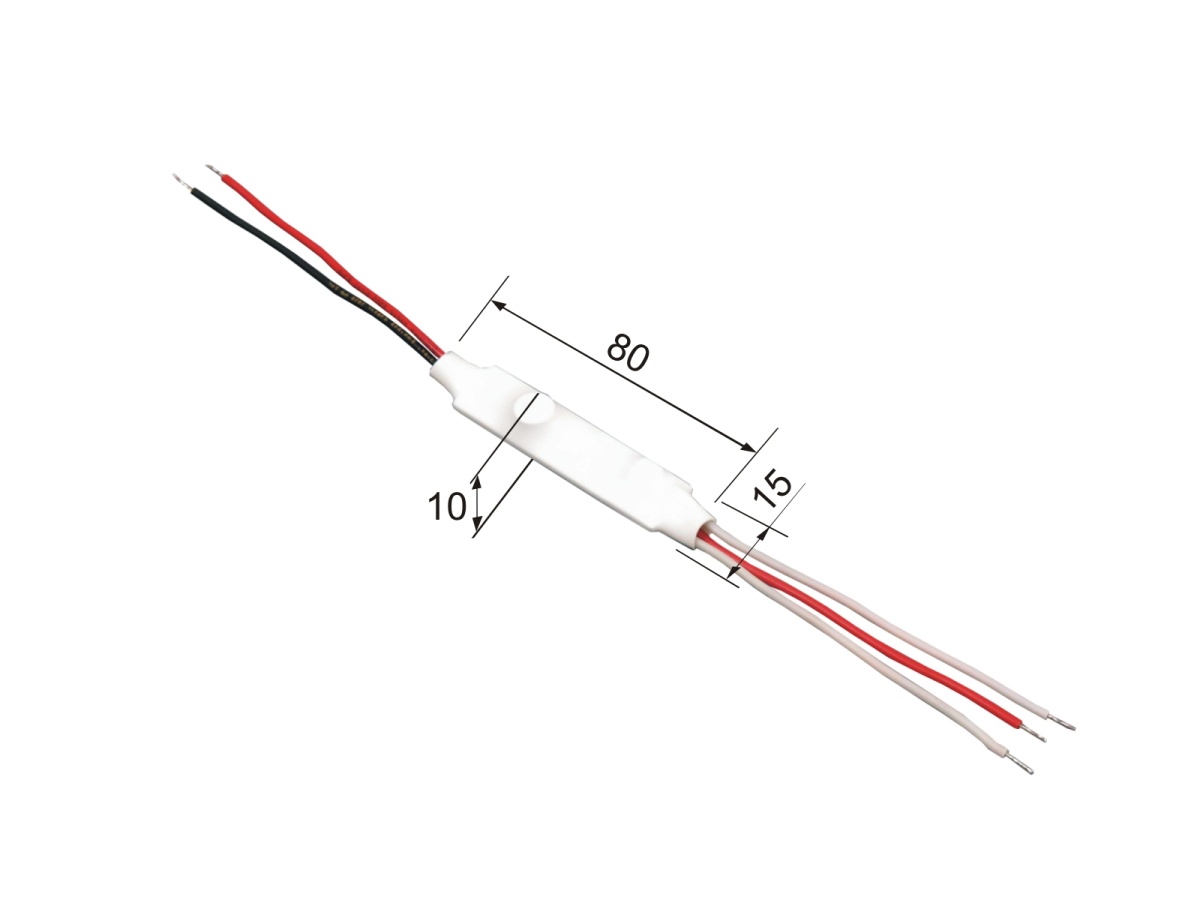

Габариты изделия, см	8х1,5х1
Вес, кг	0.1
Количество программ	34
Коммутация нагрузки	относительно земли (минус, GND)
Выходной сигнал	PWM(ШИМ)
Вес и габариты упаковки
Длина (мм)	120
Высота (мм)	10
Ширина (мм)	70
Вес (грамм)	50
Прочие
Производитель	impulslight
