Контроллер iMLed16x3

Описание товара

ОПИСАНИЕ

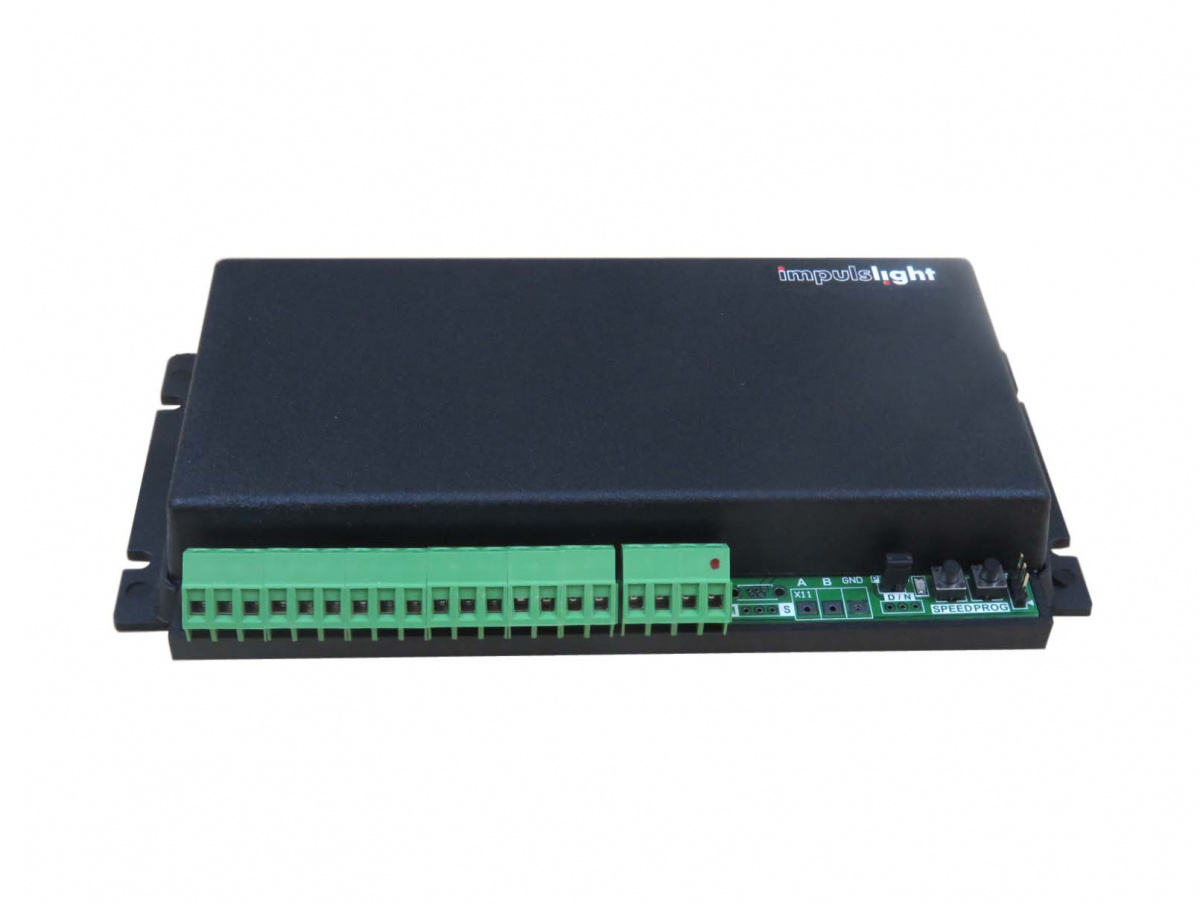

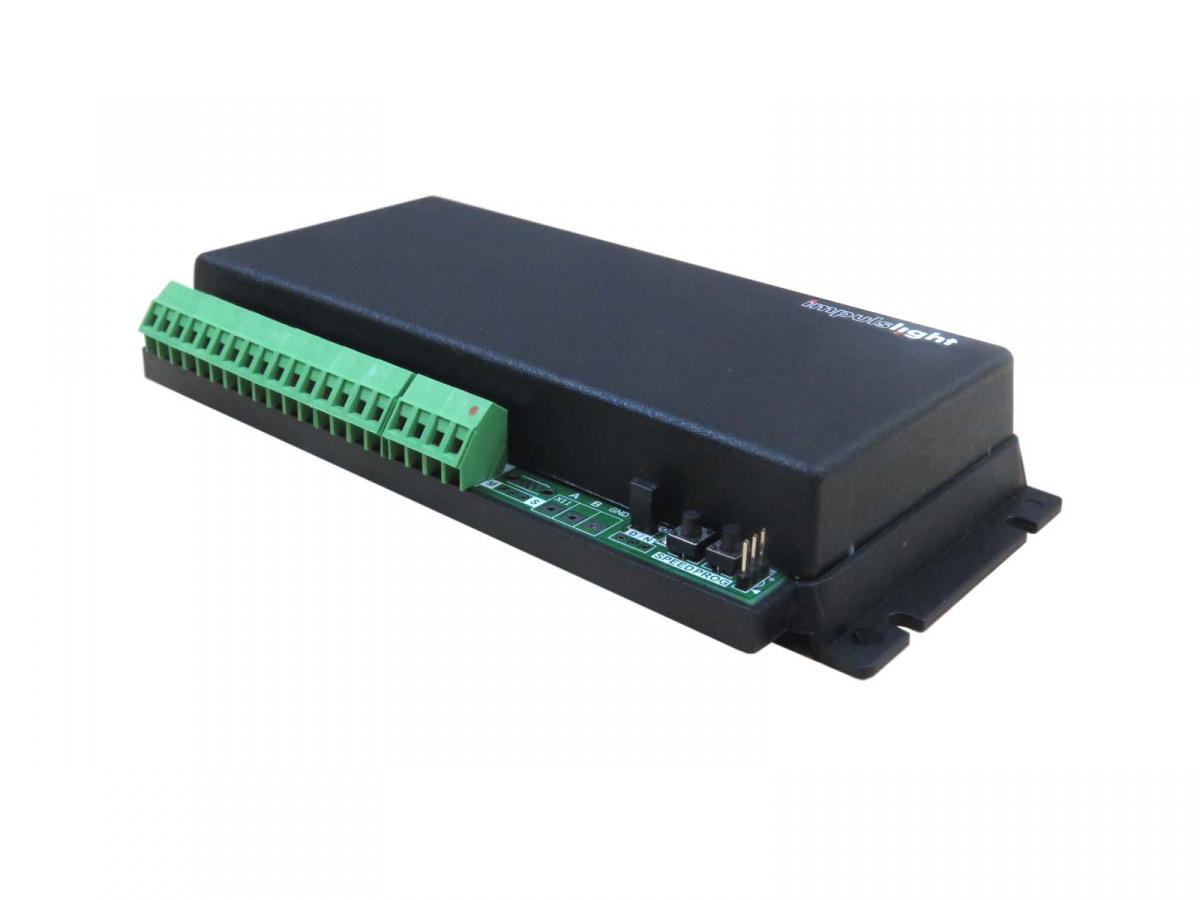

Контроллер выполнен в пластмассовом корпусе. На плате, над клеммами находится светодиодная индикация работы каналов, кнопки регулировки скорости и переключения программ для настройки.

НАГРУЗКА

Монохромные светодиодные модули и ленты, пиксельные светодиоды на постоянное напряжение от 5 до 24В.

ПРОГРАММА

Все программы работают в цикле (автоматическое переключение через 1 минуту). Предусмотрена регулировка скорости каждой программы, исключение из цикла, а так же возможность восстановить заводские настройки. Диапазон регулирования шага программы от 0,1 до 4 секунд.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Дистанционное управление на радиолучах позволяет переключать программы для настройки, регулировать скорость исполнения, менять яркость, выключать, исключать программу из сценария, а также вернуться к заводским настройкам. Дальность приема до 6м прямой видимости.

Интеллектуальный датчик света управляет яркостью нагрузки в автоматическом режиме в зависимости от освещенности и имеет 3 режима яркости ДЕНЬ / СУМЕРКИ / НОЧЬ.

ПРОГРАММИРОВАНИЕ КОНТРОЛЛЕРОВ

Для создания нестандартной динамики рекомендуется программируемый контроллер серии iMLed16x3PRO

СХЕМА ПОДКЛЮЧЕНИЯ

iMLed16x3PRO

Характеристики

Основные
Количество каналов	16
Максимальный ток канала, А	3
Общий максимальный ток по всем каналам, А	48
Напряжение нагрузки, В	+5...+24
Время шага программы	0.1...4 сек
Число градаций яркости	128
Диапазон температуры окружающей среды, град.С	-30...+50
Класс защиты	IP30

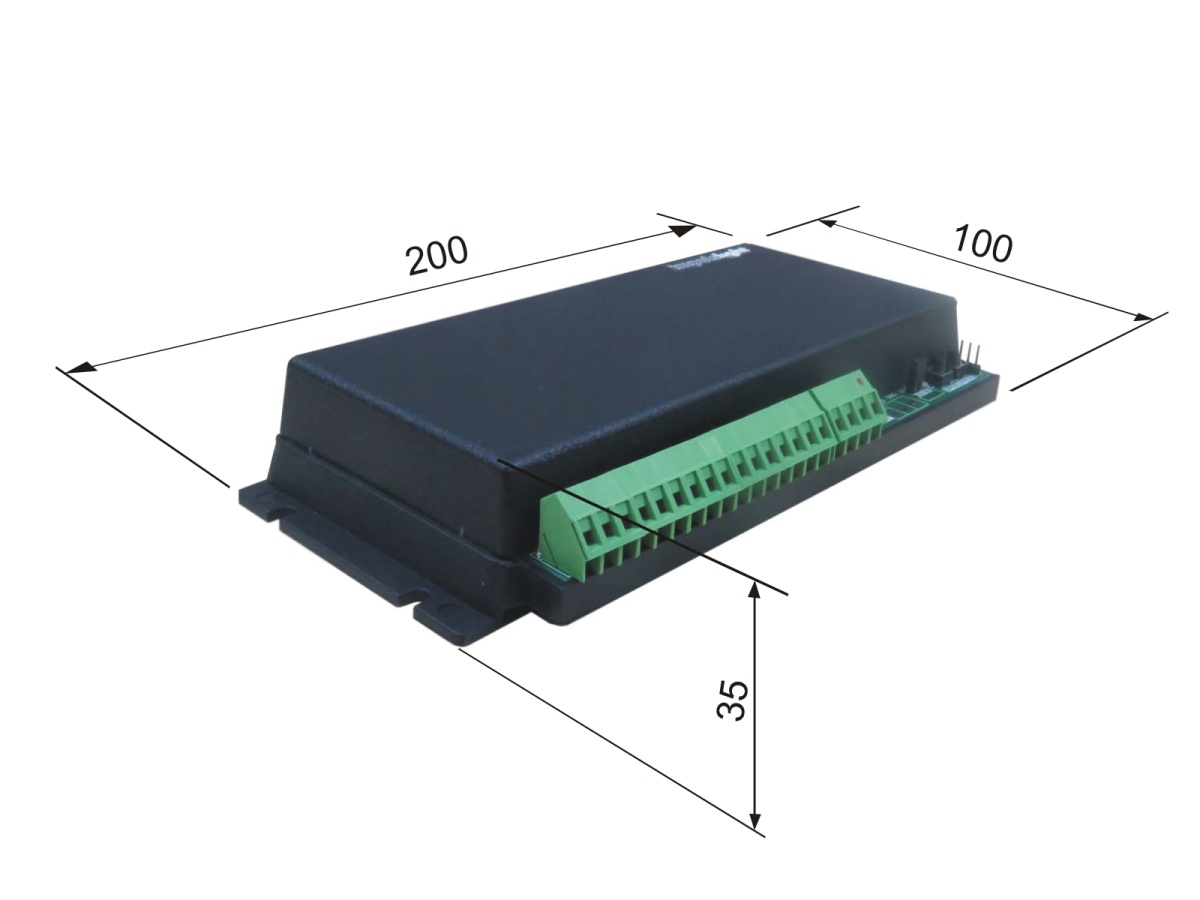

Габариты изделия, см	20х10х3,5
Вес, кг	0.3
Количество программ	20
Коммутация нагрузки	относительно земли (минус, GND)
Выходной сигнал	PWM(ШИМ)
Программы
1	Точка Смотреть
2	Заполнение и обратно Смотреть
3	Две точки встречно Смотреть
4	Пульсирующая точка Смотреть
5	Волна Смотреть
6	Три точки(с возвратом) Смотреть
7	1607_Заполнение - убывание Смотреть
8	Пульсации к центру Смотреть
9	Волна большая Смотреть
10	Две пульс. точки Смотреть
11	Заполнение, мигание Смотреть
12	Сборка Смотреть
13	Разбегание из центра Смотреть
14	Заполнение Смотреть
15	Комета Смотреть
16	Группа из 8 точек Смотреть
17	Три точки Смотреть
18	Сборка-разборка Смотреть
19	Две группы затухающих Смотреть
20	Все горят Смотреть
Вес и габариты упаковки
Длина (мм)	220
Высота (мм)	5
Ширина (мм)	150
Вес (грамм)	300
Прочие
Производитель	impulslight
