Контроллер / Декодер iMLamp4 ACmini PRO

Описание товара

ОПИСАНИЕ

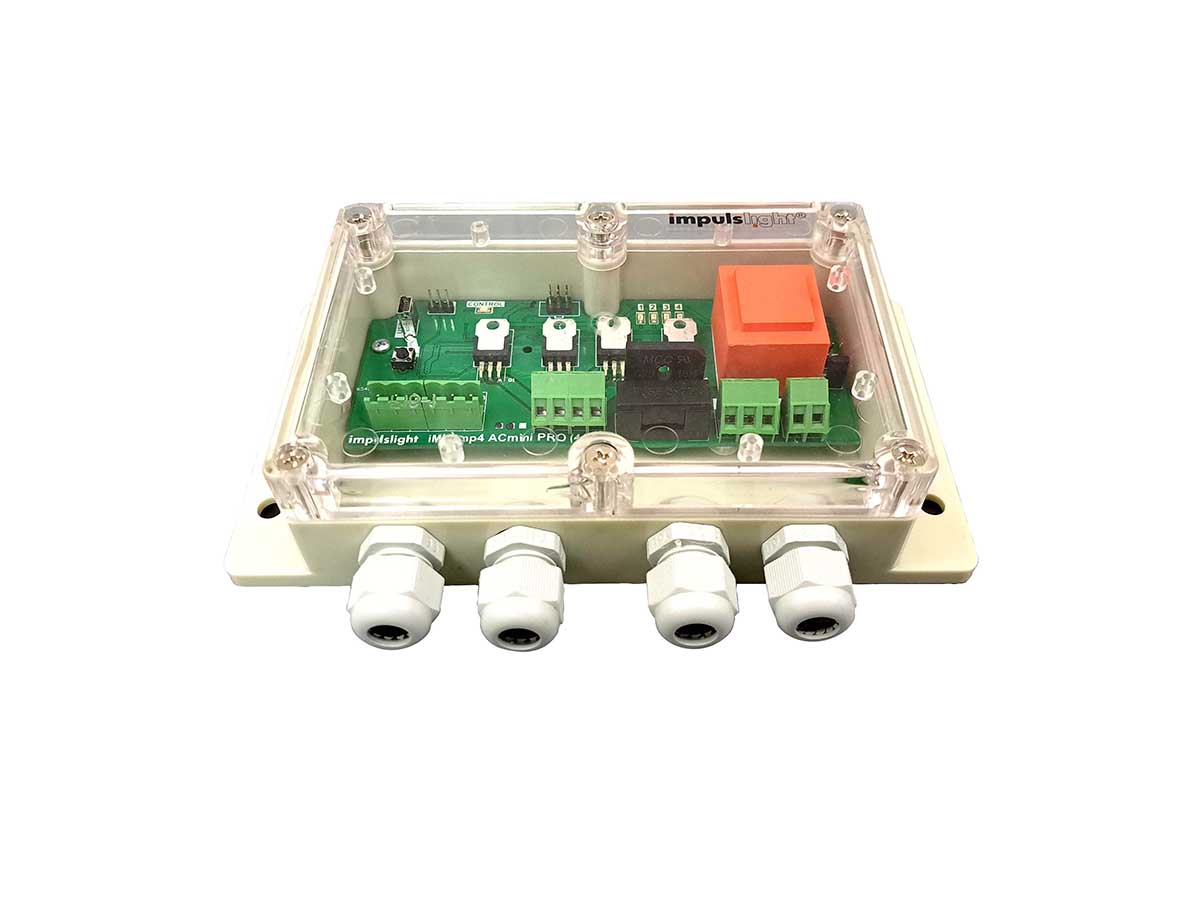

Контроллер выполнен во влагозащищенном корпусе. На плате имеется светодиодная индикация каналов. Управление контроллером осуществляется с пульта ДУ на радиолучах. Дальность приема до 15м прямой видимости.

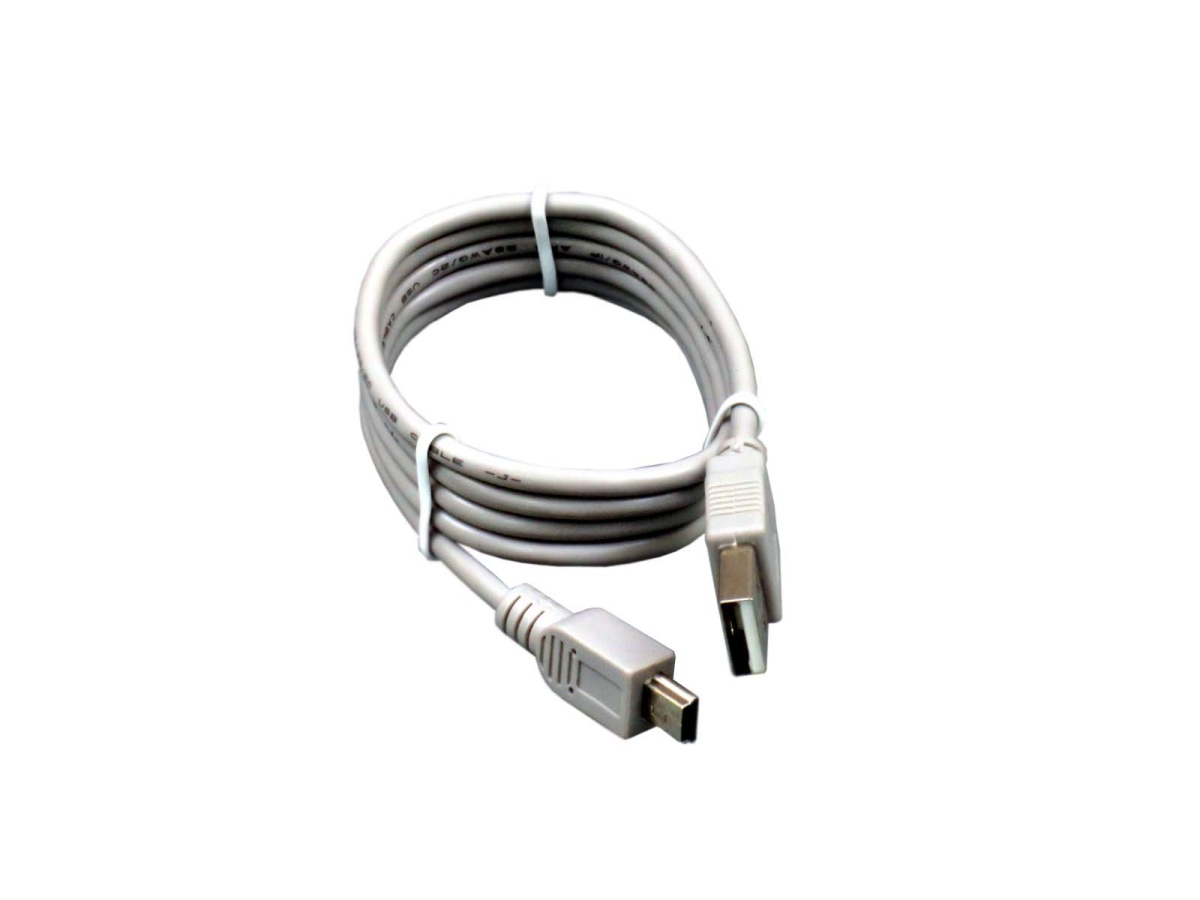

Контроллер программируется через USB-порт компьютера. В комплекте USB-кабель.

В приборе используется оптронная развязка, т.е. цепи управления и нагрузки гальванически развязаны, что значительно увеличивает устойчивость изделия к воздействию внешних помех и защищает от возможного повреждения цепей управления.

НАГРУЗКА

Нагрузка переменного тока на напряжение 220В (дюралайт, светодиодная лента, лед неон, лампы накаливания). Общий максимальный ток по всем каналам не может быть больше 6.4А , максимальный ток на канал не более 1.6А.

ВСТРОЕННЫЕ ПРОГРАММЫ

Все программы работают в цикле. Скорость каждой настраивается индивидуально. Предусмотрена возможность исключения программы из цикла. После любых изменений программы есть возможность восстановить заводские настройки.

В программах предусмотрено плавное изменение яркости для дюралайта, лед неона, ламп накаливания

ПРОГРАММИРОВАНИЕ

Для программирования контроллера необходимо скачать программу создания светодинамического сценария DynamicLight.

При программировании в программе необходимо выбрать модель контроллера iMLamp4mini с плавным изменением яркости для работы с дюралайтом.

СИНХРОНИЗАЦИЯ КОНТРОЛЛЕРОВ (протокол RS485)

Для увеличения количества каналов возможна синхронизация контроллеров по протоколу RS-485. В этом случае один контроллер переводится в режим ведущего-"master", остальные работают в режиме ведомых-"slave". Сценарий загружается в каждый контроллер поочередно. Приборы соединяются 2-х жильным кабелем или витой парой UTP.

РАБОТА В РЕЖИМЕ DMX-ДЕКОДЕРА (протокол DMX-512)

Изделие поддерживает стандарт DMX-512 и может работать в режиме DMX-декодера. Он же является исполнительным устройством, которое управляет непосредственно нагрузкой. Запись адресов DMX-декодеров производится программой «DMX Go!» через USB-порт. Для работы контроллера в режиме декодера необходима установка ведущего DMX-контроллера iMLedMaster DMX или DMX-консоли стороннего производителя. Загрузка сценария производится через USB-порт только в ведущий контроллер, который является мастером. DMX-декодеры управляются по интерфейсной линии (витой паре).

СХЕМА ПОДКЛЮЧЕНИЯ

iMLamp4D_АСmini_outline(4.8)

Характеристики

Основные
Количество каналов	4
Ток на канал, А	1.6
Напряжение питания, В	220, 50гц
Напряжение нагрузки, В	220V, AC
Загрузка сценария	порт USB
Время шага программы	20мс…2мин
Мощность, Вт	1400
Диапазон температуры окружающей среды, град.С	-40…+40
Класс защиты	IP65

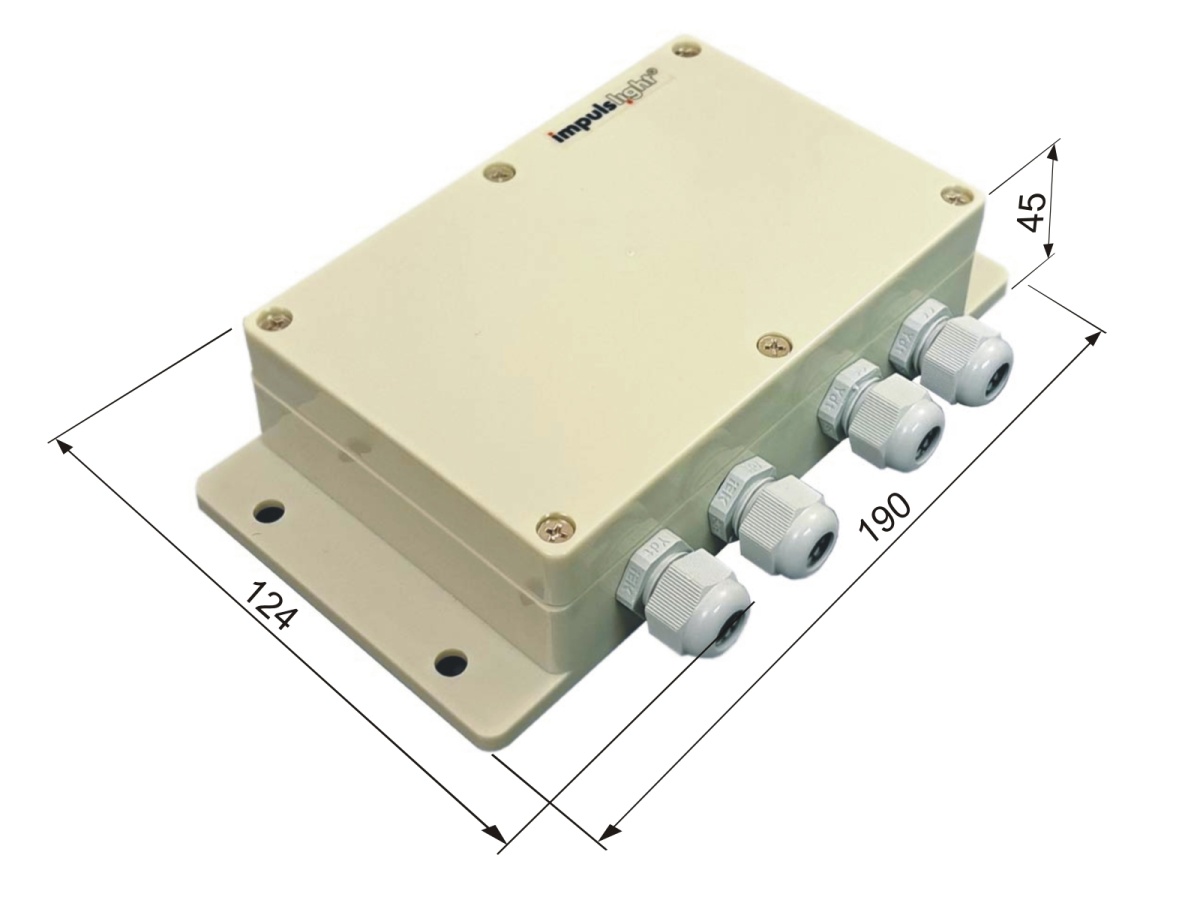

Габариты изделия, см	19х12,5х4,5
Вес, кг	0.5
Количество программ	20
Возможность синхронной работы	имеется
Интерфейс протокол	RS485, DMX-512
Выходной сигнал	PWM(ШИМ)/DMX-512
Программы
Программы	Сценарий создается пользователем в программе DynamicLight
Вес и габариты упаковки
Длина (мм)	220
Высота (мм)	55
Ширина (мм)	150
Вес (грамм)	550
Прочие
Производитель	impulslight
Коллекция	Белт лайт и все для него
