ОПИСАНИЕ

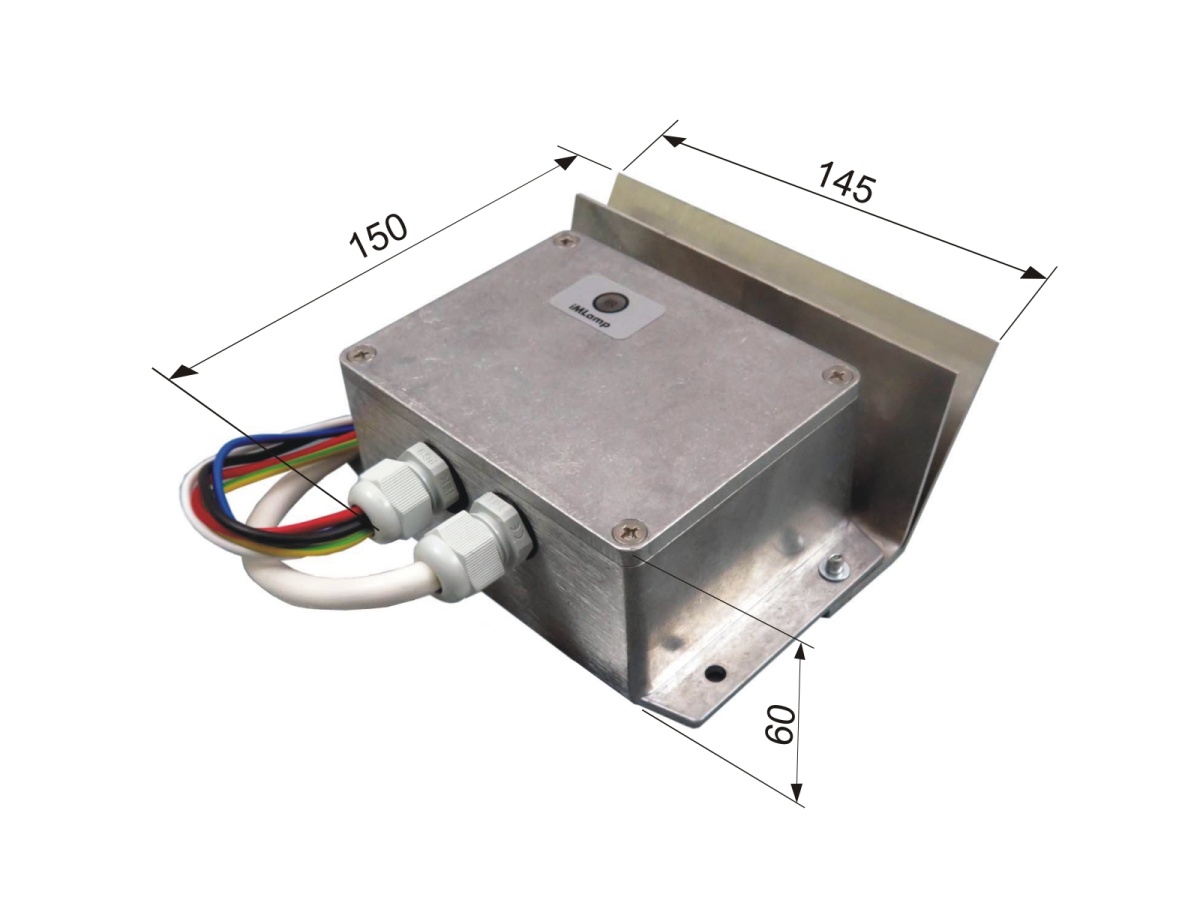

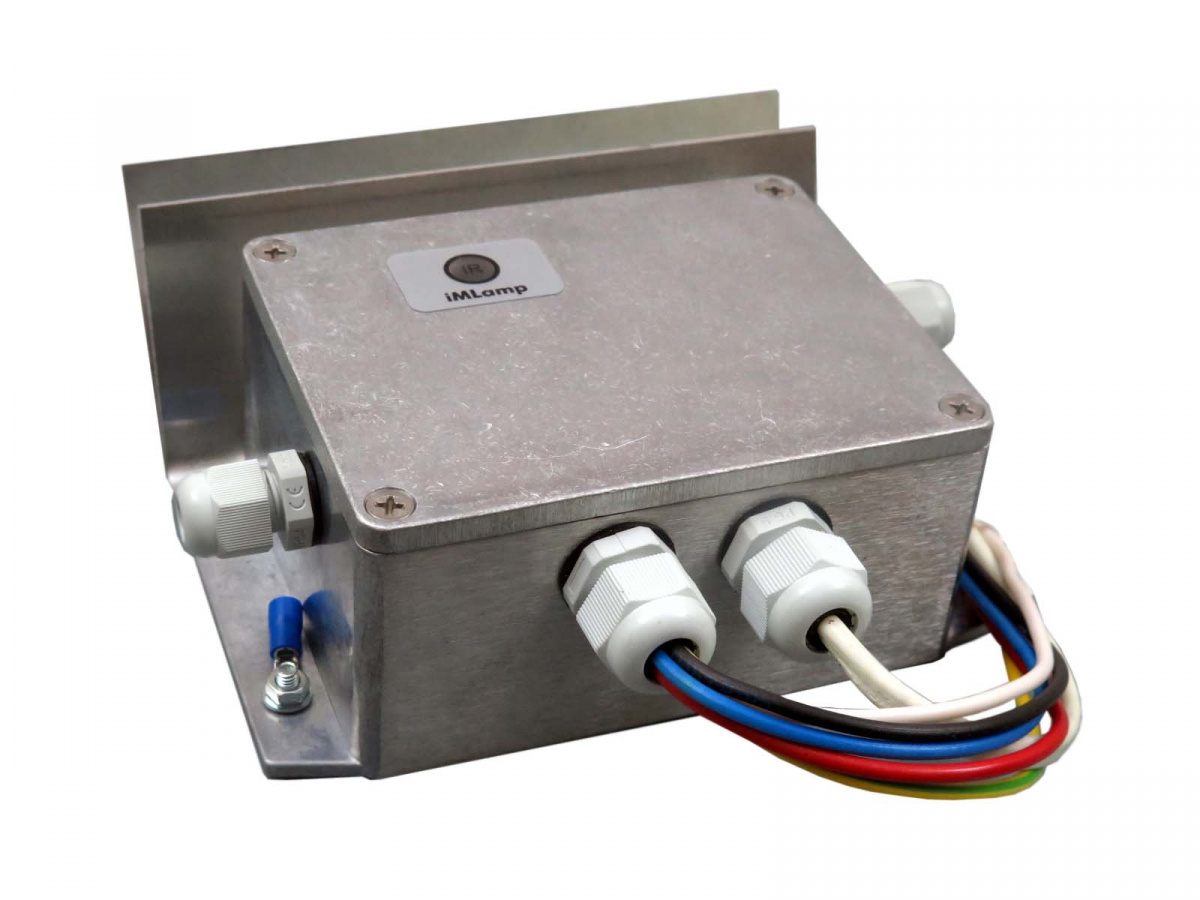

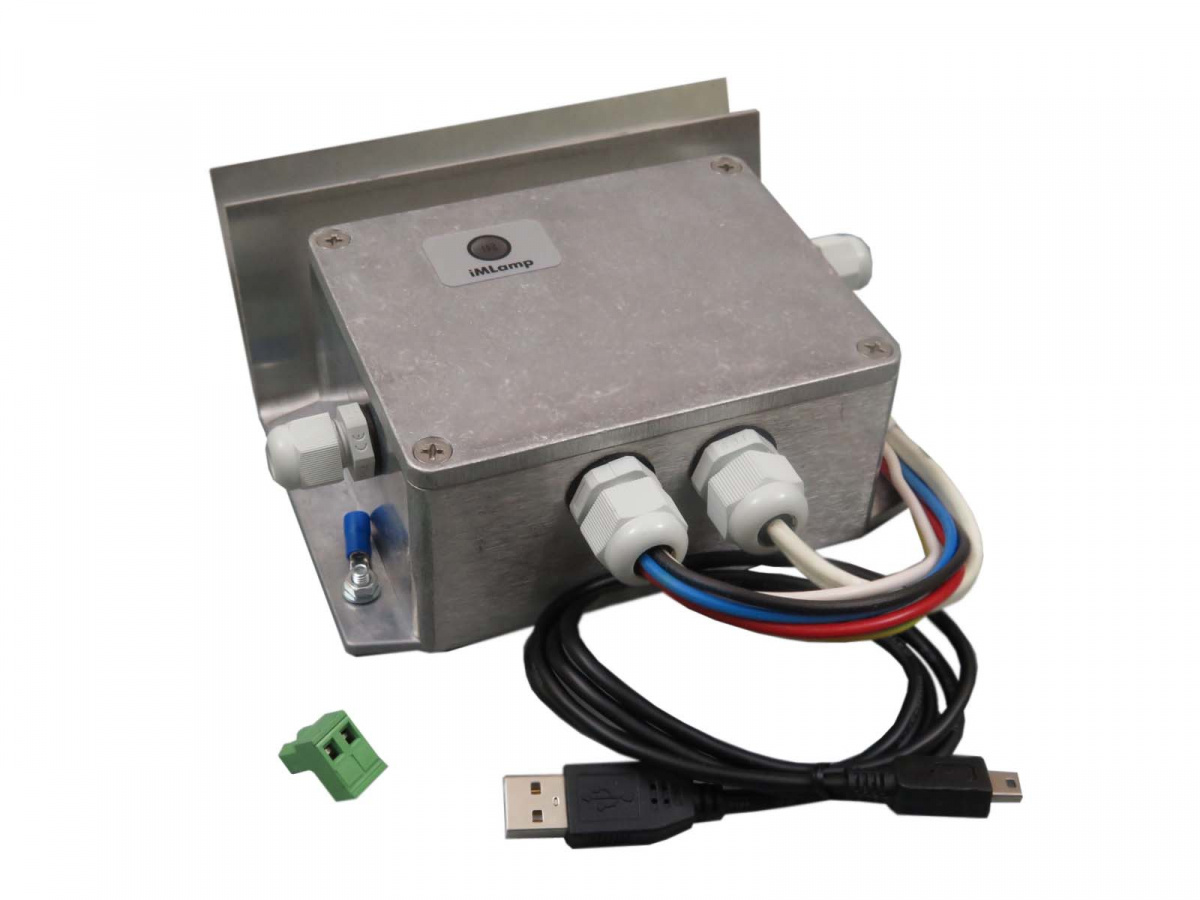

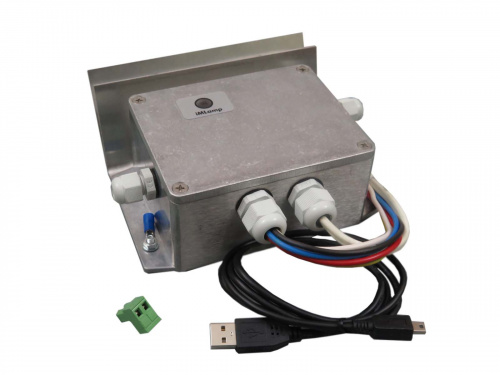

Контроллер выполнен в алюминиевом влагозащищенном корпусе с фланцами для крепления и имеет набор предустановленных программ для RGB и 4-х канальной монохромной нагрузки на 220В. Светодиодная индикация работы каналов расположена на плате, под крышкой. Для создания нестандартного сценария устройство программируется через USB-порт компьютера. В комплекте пульт ДУ, USB-кабель и клемма синхронизации.
В приборе используется оптронная развязка, т.е. цепи управления и нагрузки гальванически развязаны, что значительно увеличивает устойчивость изделия к воздействию внешних помех и защищает от возможного повреждения цепи управления.
НАГРУЗКА
Нагрузка постоянного тока на напряжение 220В (светодиодная лента). Общий максимальный ток по всем каналам не может быть больше 11А. Ток на канал не должен превышать 2,8А.
ПРОГРАММИРОВАНИЕ
Для программирования контроллера необходимо скачать программу создания светодинамического сценария DynamicLight. При программировании в программе необходимо выбрать модель контроллера iMLamp4.
Изначально на контроллер предустановлен набор программ.
СИНХРОНИЗАЦИЯ КОНТРОЛЛЕРОВ (протокол RS485)
Для увеличения количества каналов возможна синхронизация контроллеров по протоколу RS-485. В этом случае один контроллер переводится в режим ведущего "master", остальные работают в режиме ведомых "slave". Сценарий загружается в каждый контроллер поочередно. Приборы соединяются 2-х жильным кабелем или витой парой UTP.
РАБОТА В РЕЖИМЕ DMX-ДЕКОДЕРА (протокол DMX-512)
Изделие поддерживает стандарт DMX-512 и может работать в режиме DMX-декодера. Он же является исполнительным устройством, которое управляет непосредственно нагрузкой. Запись адресов DMX-декодеров производится программой «DMX Go!» через USB-порт. Для работы контроллера в режиме декодера необходима установка ведущего DMX-контроллера iMLedMaster DMX или DMX-консоли стороннего производителя. Загрузка сценария производится через USB-порт только в ведущий контроллер, который является мастером. DMX-декодеры управляются по интерфейсной линии (витой паре).
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Интеллектуальный датчик света управляет яркостью нагрузки в автоматическом режиме в зависимости от освещенности и имеет 3 режима яркости ДЕНЬ / СУМЕРКИ / НОЧЬ.

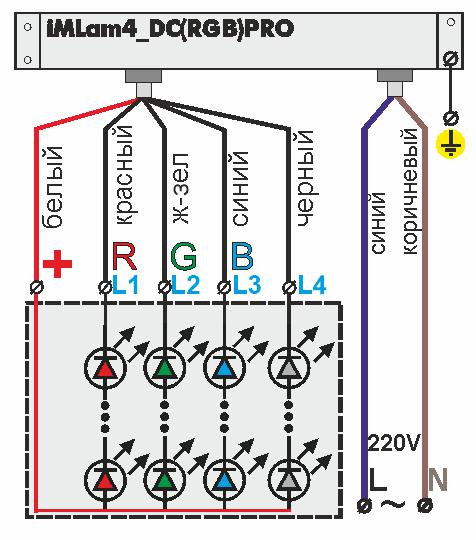

СХЕМА ПОДКЛЮЧЕНИЯ
для светодиодной ленты и дюралайта при питании постоянным током 220В
Основные | ||
Количество каналов | 4 | |
Ток на канал, А | 2,8 | |
Напряжение питания, В | 220, 50гц | |
Напряжение нагрузки, В | 220V, DC | |
Загрузка сценария | порт USB | |
Мощность, Вт | 2500 | |
Число градаций яркости | 128 | |
Диапазон температуры окружающей среды, град.С | -40…+40 | |
Класс защиты | IP65 | |
Размер упаковки, см | 18х18х6 | |
Вес, кг | 1 | |
Количество программ | 20 | |
Возможность синхронной работы | имеется | |
Интерфейс протокол | RS485, DMX-512 | |
Выходной сигнал | PWM(ШИМ)/DMX-512 | |
Программы | ||
Программы | Сценарий создается пользователем в программе DynamicLight | |
Вес и габариты | ||
Длина (мм) | 180 | |
Высота (мм) | 60 | |
Ширина (мм) | 180 | |
Вес (грамм) | 1000 | |
Прочие | ||
Производитель | impulslight |
