Силовой ключ iMLed3Key

Описание товара

ОПИСАНИЕ

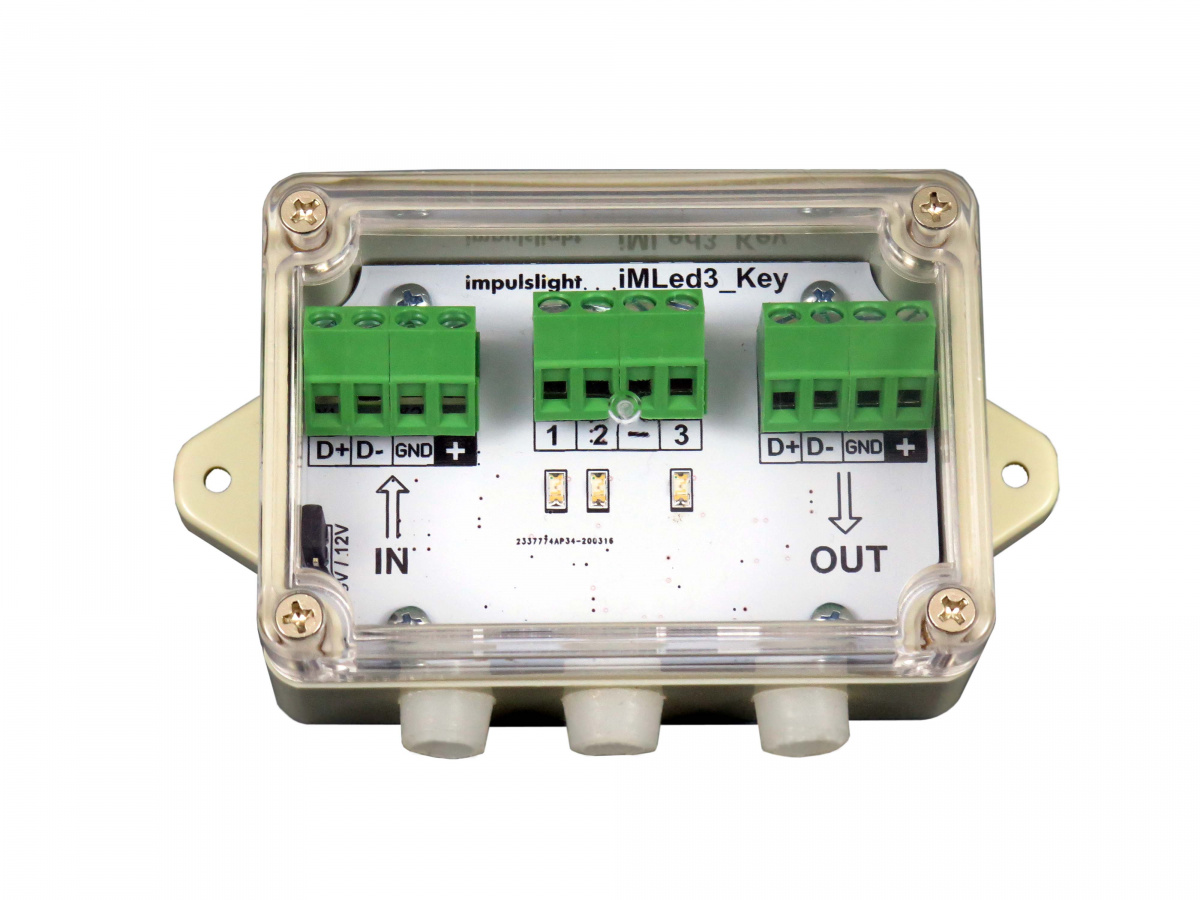

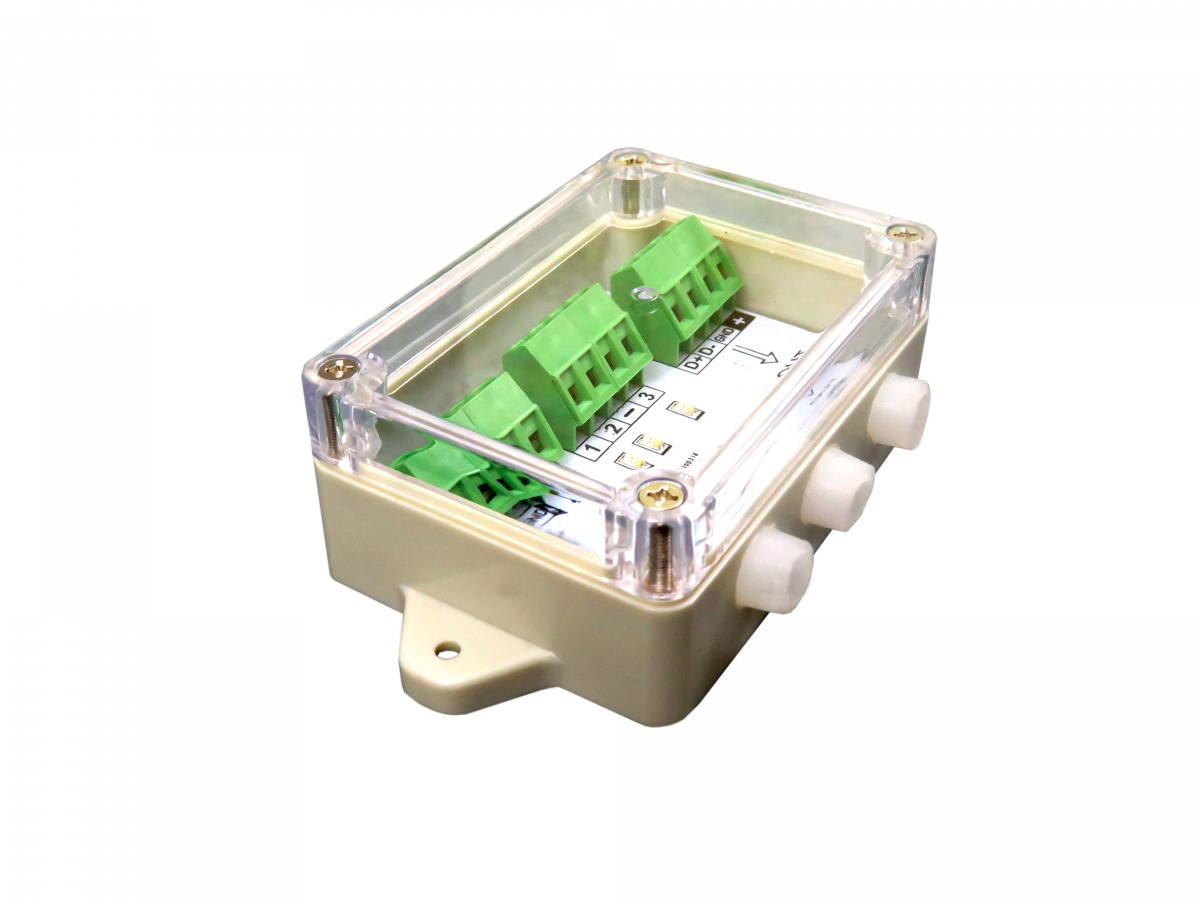

Силовой ключ выполнен во влагозащищенном пластмассовом корпусе. На плате имеется светодиодная индикация работы каналов.

Изделие предназначено для работы с мощными и удаленными нагрузками. Каждый ключ имеет 3 канала и может управлять одной группой RGB или 3-мя независимыми монохромными светодиодами.

Управление силовыми ключами iMLed3_Key осуществляется ведущим контроллером iMLedMaster_Key.

Создание сценария и программирование контроллера осуществляется программой «DynamicLight». Загрузка сценария производится через USB-порт в ведущий контроллер iMLed_Master. От него по витой паре UTP2-CAT5E подключаются последовательно ключи iMLed3Key.

Максимальное количество подключенных ключей 256 штук или 768 каналов.

Допустимое расстояние между ключами до 100 метров.

НАГРУЗКА

RGB, монохромные светодиодные модули и ленты, пиксельные светодиоды на постоянное напряжение от 5 до 24В.

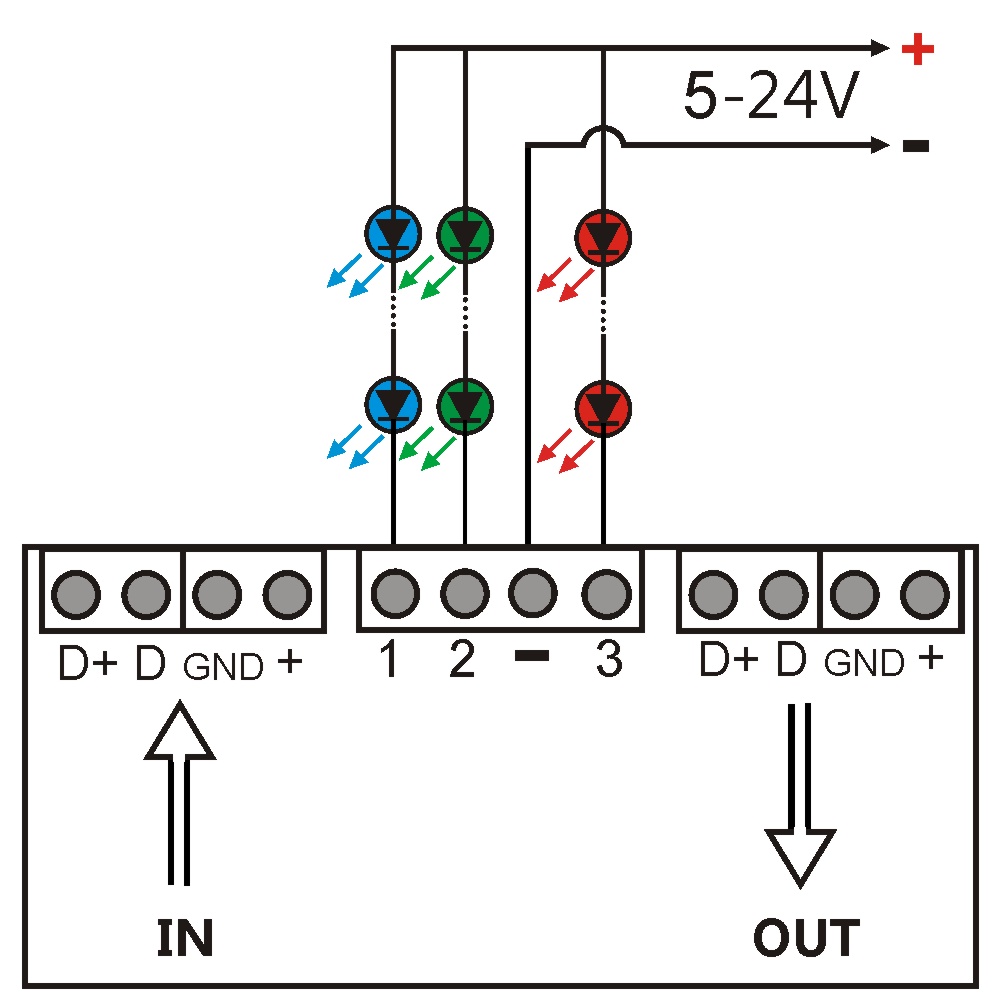

СХЕМА ПОДКЛЮЧЕНИЯ

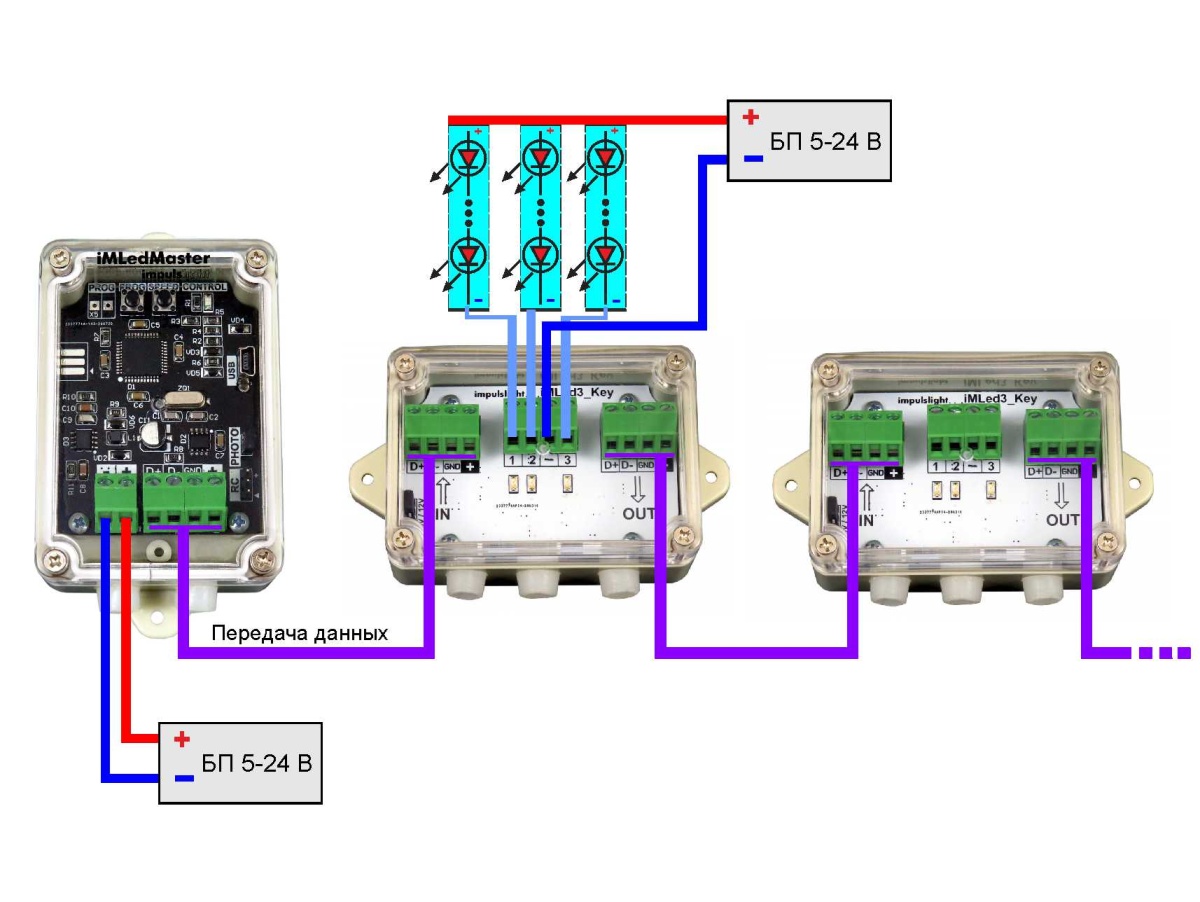

ПОДКЛЮЧЕНИЕ КЛЮЧЕЙ iMLed3_Key к контроллеру iMLedMaster:

Характеристики

Основные
Количество каналов	3
Максимальный ток канала, А	10
Общий максимальный ток по всем каналам, А	30
Напряжение питания, В	5
Напряжение нагрузки, В	+5...+24
Диапазон температуры окружающей среды, град.С	-30...+50
Класс защиты	IP65

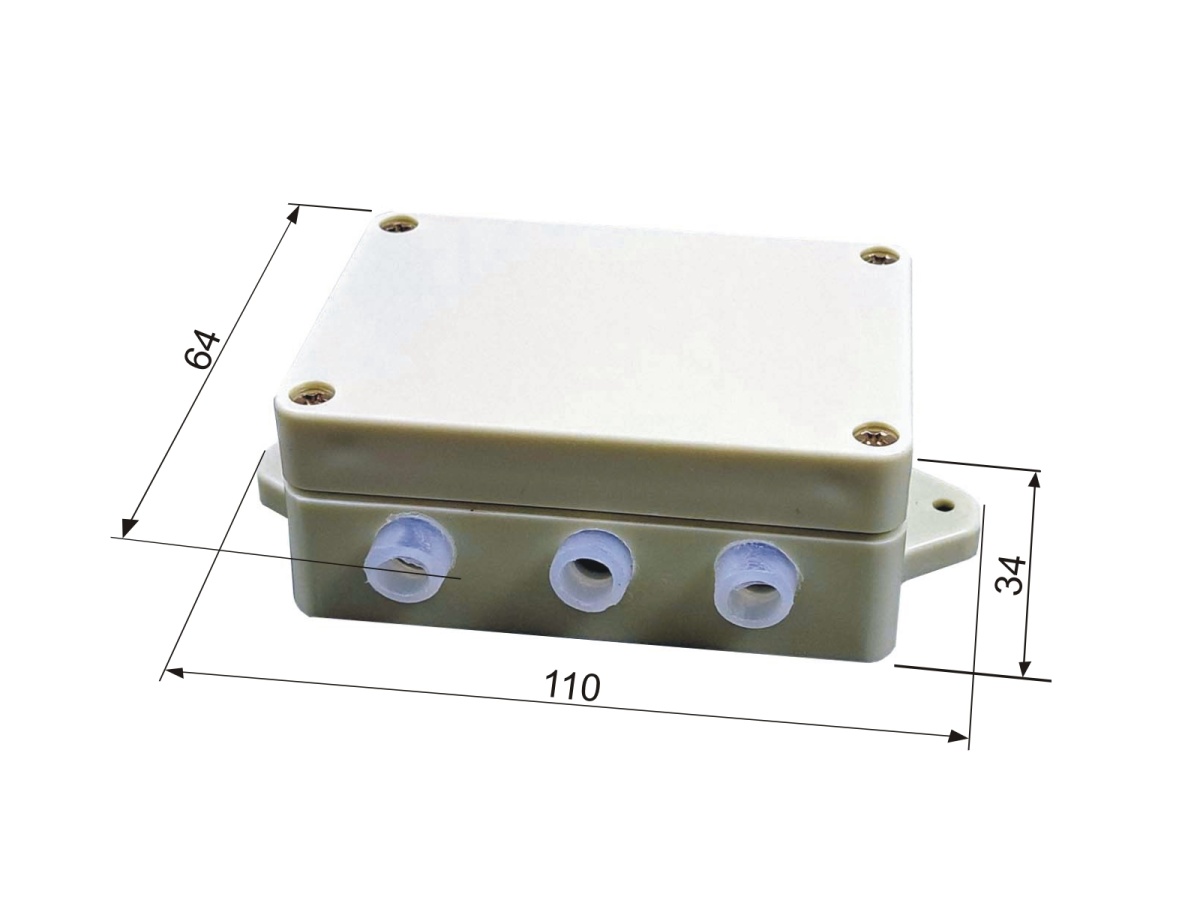

Габариты изделия, см	11х6х3,5
Вес, кг	0.2
Коммутация нагрузки	относительно земли (минус, GND)
Возможность синхронной работы	имеется
Выходной сигнал	PWM(ШИМ)
Вес и габариты упаковки
Длина (мм)	130
Высота (мм)	60
Ширина (мм)	70
Вес (грамм)	200
Прочие
Производитель	impulslight
