Контроллер iMLed4(RGBW)

Описание товара

ОПИСАНИЕ

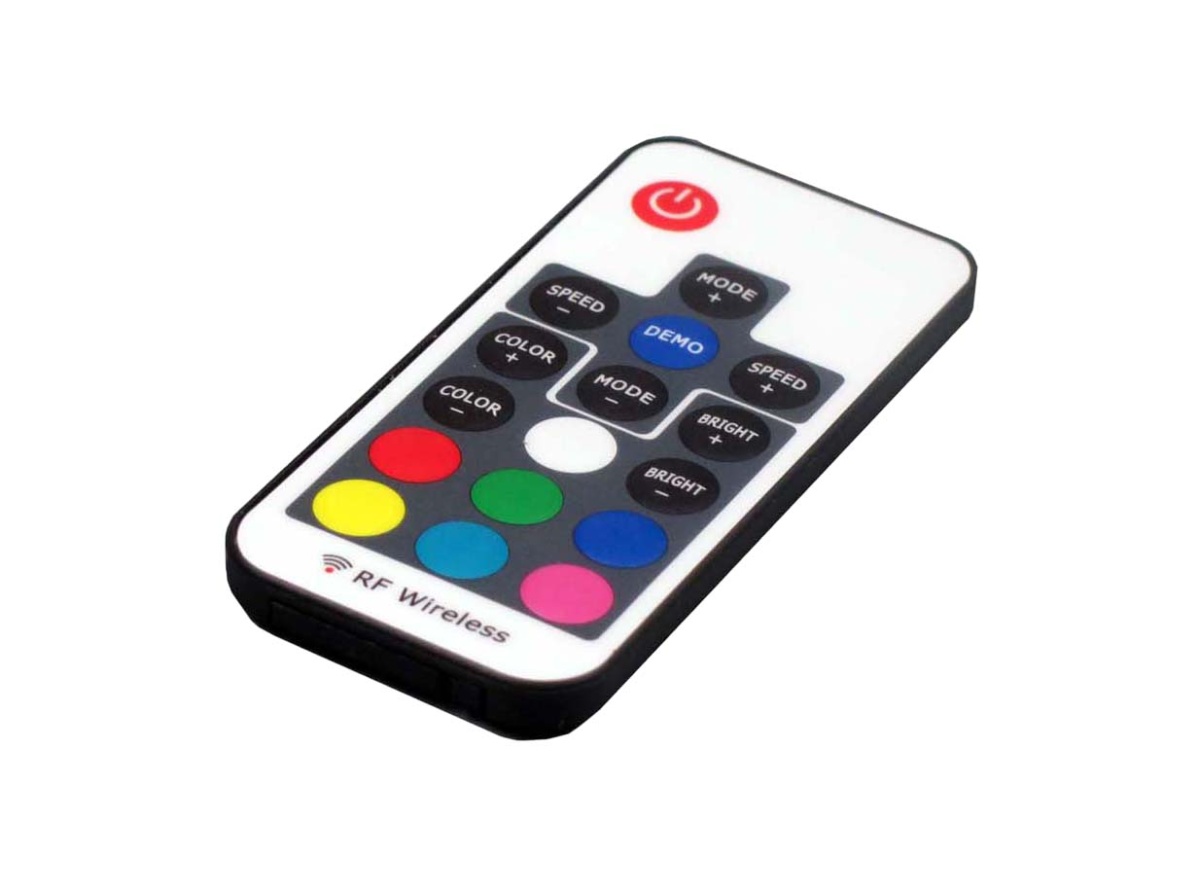

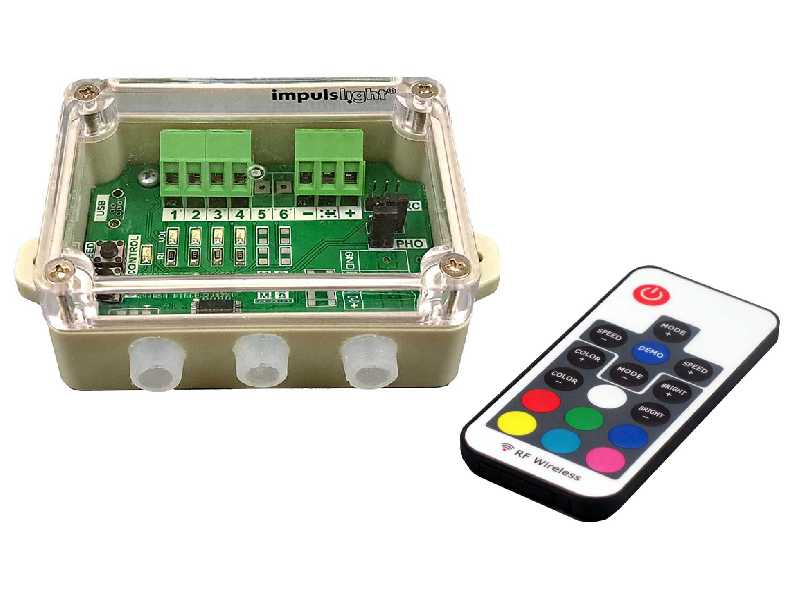

Контроллер выполнен во влагозащищенном пластмассовом корпусе. На плате имеется светодиодная индикация работы каналов. В комплекте пульт ДУ на радиолучах (дальность приема 25м).

НАГРУЗКА

RGBW светодиодные модули и ленты, пиксельные светодиоды на постоянное напряжение от 5 до 24В.

ПРОГРАММЫ

1. Белый (RGB+W)
2. Красный (Red)+W
3. Желтый (Yellow)+W
4. Зеленый (Green)+W
5. Светло синий (Light blue)+W
6. Синий (Blue)+W
7. Розовый (Pink)+W
8. Prog1 (R,G,B)
9. Prog2 (R,G,B)+W
10. Prog3 (R+,G+,B+)
11. Prog4 (R,G)
12. Prog5 (G,B)
13. Prog6 (R,B)
14. Prog6 (B,G,R)
15. Prog6 (B,G,R,W)
16. Jump1 (R,G.B)
17. Jump2 (R,Y,G,LB,B,P,W,WW)
18. Белый теплый (RGB)
19. Белый холодный (W)

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Интеллектуальный датчик света управляет яркостью нагрузки в автоматическом режиме в зависимости от освещенности и имеет 3 режима яркости ДЕНЬ / СУМЕРКИ / НОЧЬ.

КОМПЛЕКТАЦИЯ

Крышка корпуса может комплектоваться в двух видах: прозрачная или глухая.

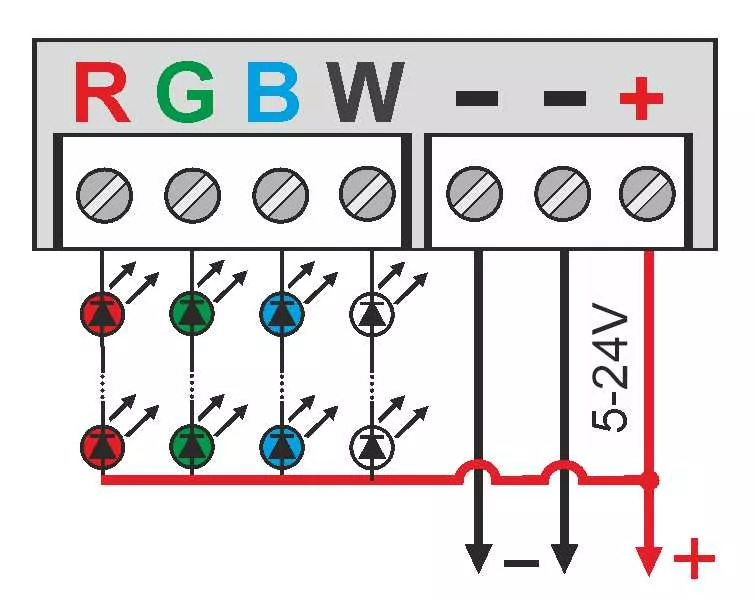

СХЕМА ПОДКЛЮЧЕНИЯ

Характеристики

Основные
Количество каналов	4
Максимальный ток канала, А	7
Общий максимальный ток по всем каналам, А	28
Напряжение нагрузки, В	+5...+24
Время шага программы	0.5сек…15мин
Число градаций яркости	128
Диапазон температуры окружающей среды, град.С	-40...+40
Класс защиты	IP65

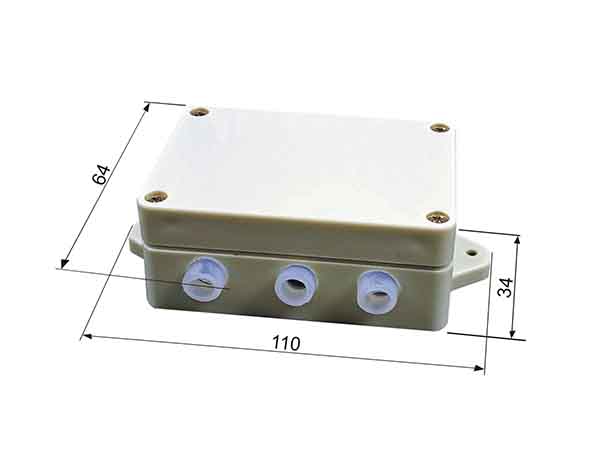

Габариты изделия, см	11х6,4х3,4
Вес, кг	0.2
Количество программ	19
Коммутация нагрузки	относительно земли (минус, GND)
Выходной сигнал	PWM(ШИМ)
Программы
8	301_Бегущая точка R,G,B (The point of running) Смотреть
15	304_Переход до белого RGB,GBR, BRG(Move to white) Смотреть
16	307_Дискретное наполнение(Discrete content) Смотреть
Вес и габариты упаковки
Длина (мм)	130
Высота (мм)	60
Ширина (мм)	70
Вес (грамм)	200
Прочие
Производитель	impulslight
