Автоматический Диммер iMLampDim 3000

Описание товара

Автоматический ДИММЕР (контроллер) управляет яркостью нагрузки в автоматическом режиме в зависимости от освещенности, что значительно экономит затраты на электроэнергию в ночное время. Помогает соблюдать законодательство и решает вопрос сверхъярких вывесок в жилых кварталах.

Автодиммер имеет 3 режима свечения: ДЕНЬ / СУМЕРКИ / НОЧЬ.
С пульта ДУ выбирается яркость в пределах от 90 до 0% .

Яркость устанавливается в соответствующее время суток с визуализацией объекта для каждого режима ДЕНЬ/СУМЕРКИ/НОЧЬ.
Порог переключения яркости: День/ Сумерки - 300Lux, Сумерки/Нoчь - 40Lux .

При отключении датчика света (снятие с платы), автоматический режим отключается и диммер переходит в ручное управление (кнопка “MODE+-” и “BRIGHT+-”).

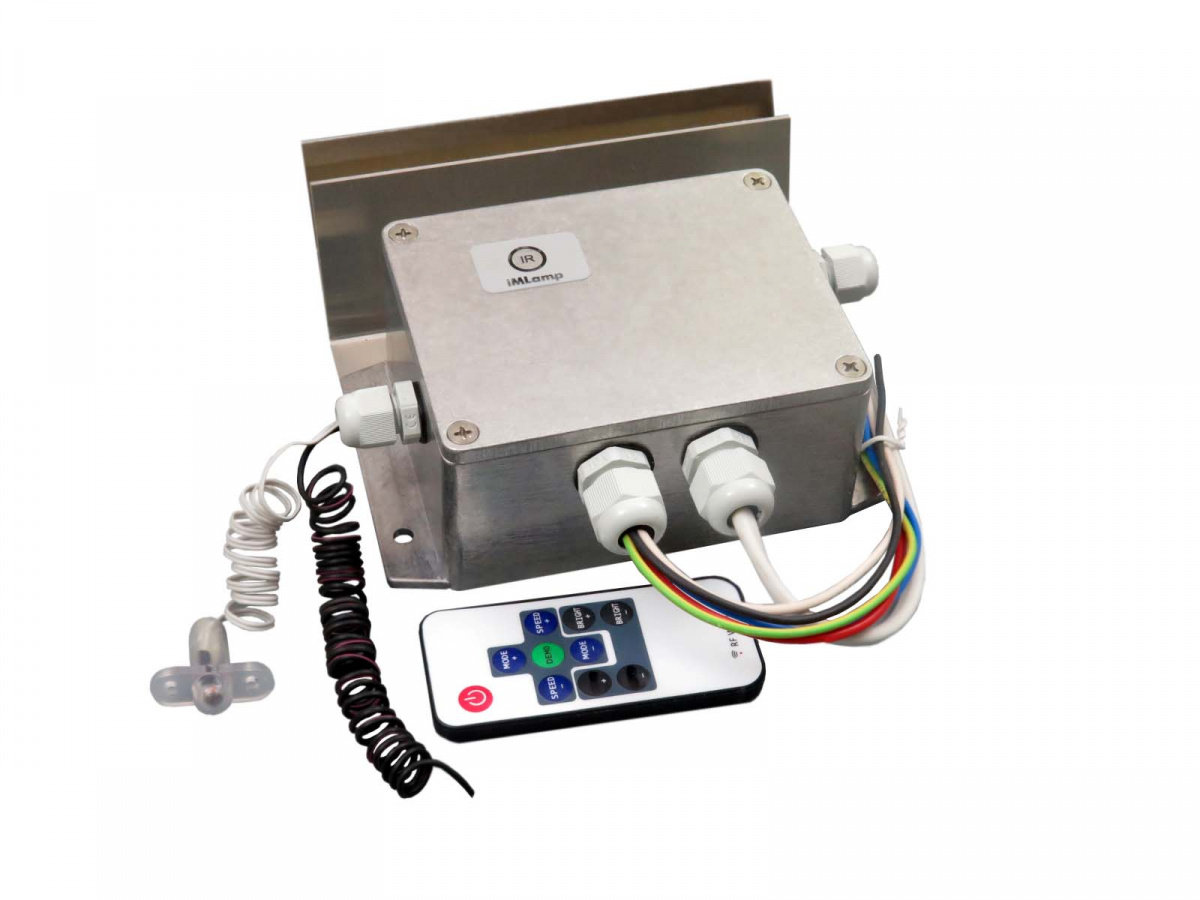

Прибор выполнен во влагозащищенном алюминиевом корпусе. В комплекте ДУ на радиолучах и датчик света.

Длина провода датчика света составляет 32 см. При необходимости длину можно увеличить 2-х жильным проводом ПВ2х0,5.

Более подробно инструкция по настройке датчика света описана в паспорте на прибор.

Примечание: Под заказ можно настроить однорежимный принцип работы с плавной регулировкой яркости от 0 до 100% в зависимости от освещенности с ручной настройкой верхнего и нижнего предела яркости по аналогии работы диммера iMLedDim 30_ver2. Применяется в архитектурной подсветке, новостройках.

НАГРУЗКА

Дюралайт, лед неон, диммируемые светодиодные лампы, лампы накаливания, светодиодная лента и др. нагрузка на 220V АС.

Под заказ возможно исполнение Диммера для нагрузки постоянного тока для светодиодной ленты на 220V DC.

СХЕМА ПОДКЛЮЧЕНИЯ:

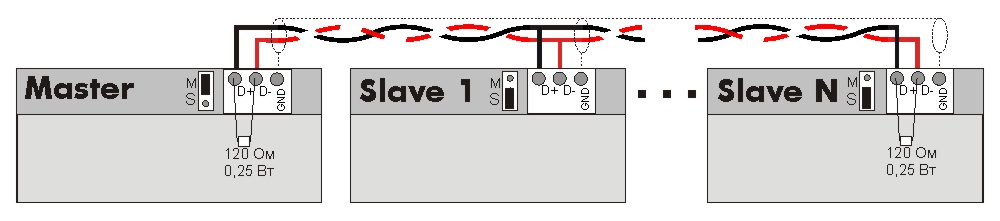

СИНХРОННАЯ РАБОТА ДИММЕРОВ

С целью увеличения мощности нагрузки диммеры необходимо синхронизировать и соединить витой парой FTP-5e. Экран подключить на корпус устройства. ДУ и датчик света устанавливаются только на мастер-контроллер.

Синхронизация RS485.JPG

ПРОГРАММИРОВАНИЕ ДИММЕРОВ

Изделие может работать как в статическом так и в динамическом режиме, как контроллер.

Переход между статическими и динамическими режимами осуществляется с пульта ДУ.

В программе есть возможность задать длительность исполнения. Вы можете установить в дневное время динамический режим работы, а в ночное время статическое свечение. Утром можно задать один уровень яркости или цвет свечения (вариант с RGB - под заказ), а вечером установить режим заката и плавного выключения, например для аквариума.

Программирование контроллера производиться в программе “Dynamic Light” версии 4.25.3 и выше.

РАБОТА ДИММЕРА В РЕЖИМЕ DMX-ДЕКОДЕРА
Изделие поддерживает стандарт DMX-512 и может работать в режиме DMX-декодера. Он же является исполнительным устройством, которое управляет непосредственно нагрузкой. Настройка DMX-декодеров производиться программой «DMX Go!» в диапазоне от 1 до 512 каналов через USB-порт. Для работы контроллера в режиме DMX-декодера необходима установка ведущего DMX-контроллера iMLedMaster или внешней DMX-консоли. Загрузка сценария производиться через USB-порт только в ведущий контроллер, независимо от того сколько контроллеров будет подключено в линию. Ведущий контроллер является «мастером», все остальные контроллеры ведомые (DMX-декодеры) управляются по интерфейсной линии (витой паре).

Характеристики

Основные
Количество каналов	4
Общий максимальный ток по всем каналам, А	13
Напряжение нагрузки, В	220V, AC
Мощность, Вт	3000
Диапазон температуры окружающей среды, град.С	-40...+40
Класс защиты	IP65

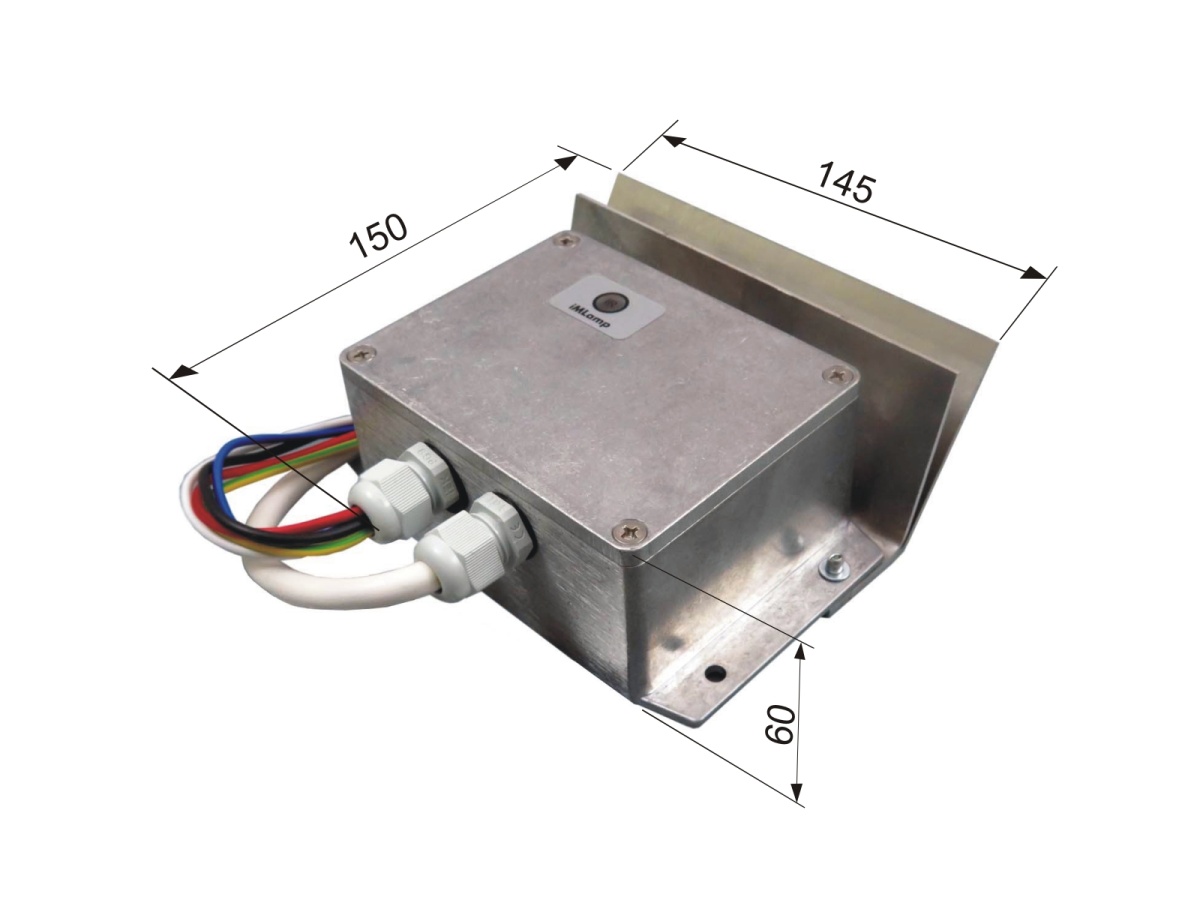

Габариты изделия, см	15х14,5х6
Вес, кг	0.8
Выбор градаций яркости	90-0%
Порог переключения	300/40 LUX
Режимы работы	День/Сумерки/Ночь
Возможность синхронной работы	да
Выходной сигнал	PWM(ШИМ)
Вес и габариты упаковки
Длина (мм)	180
Высота (мм)	60
Ширина (мм)	180
Вес (грамм)	800
Прочие
Производитель	impulslight
