Автоматический Диммер iMLedDim 60

Описание товара

Автоматический ДИММЕР (контроллер) управляет яркостью нагрузки в автоматическом режиме в зависимости от освещенности, что значительно экономит затраты на электроэнергию в ночное время.Помогает соблюсти законодательство и решает вопрос сверх ярких вывесок в жилых квартала.

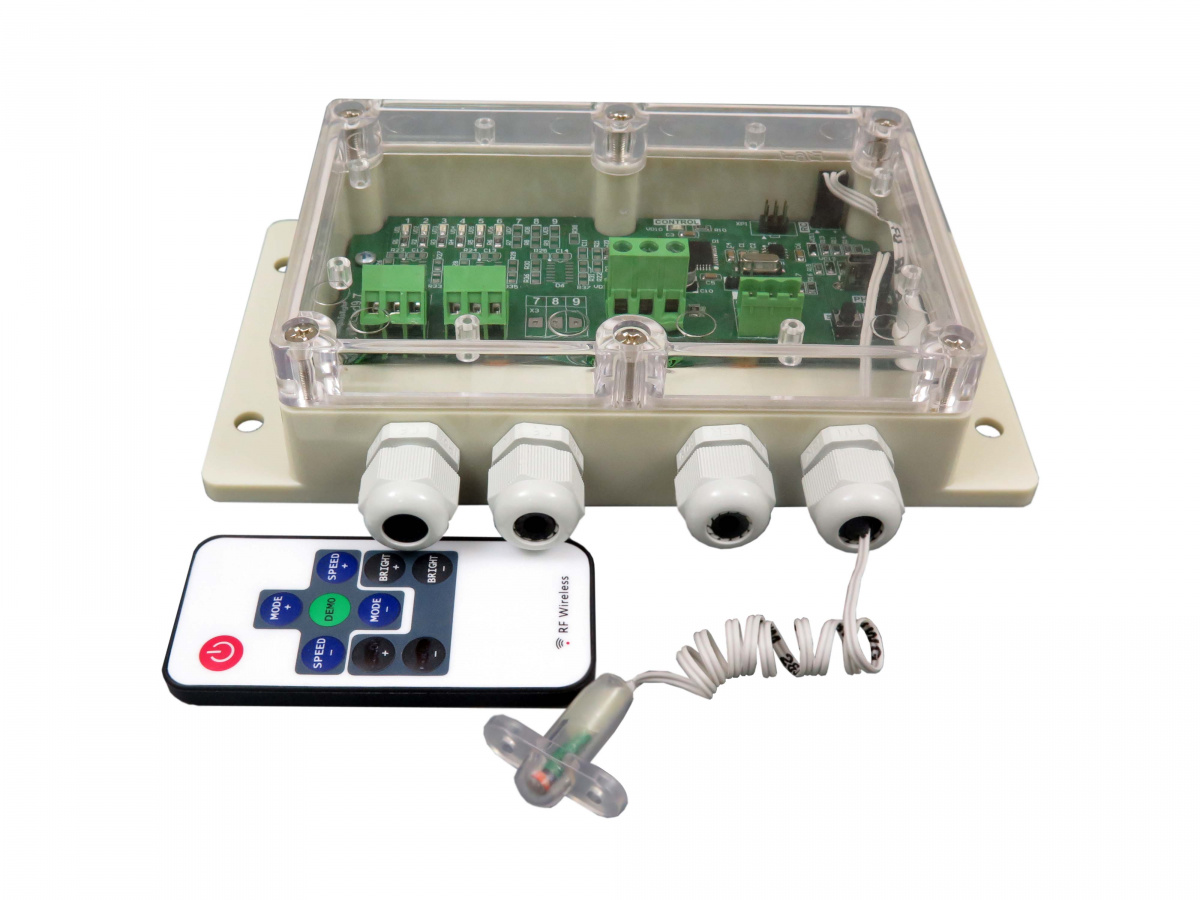

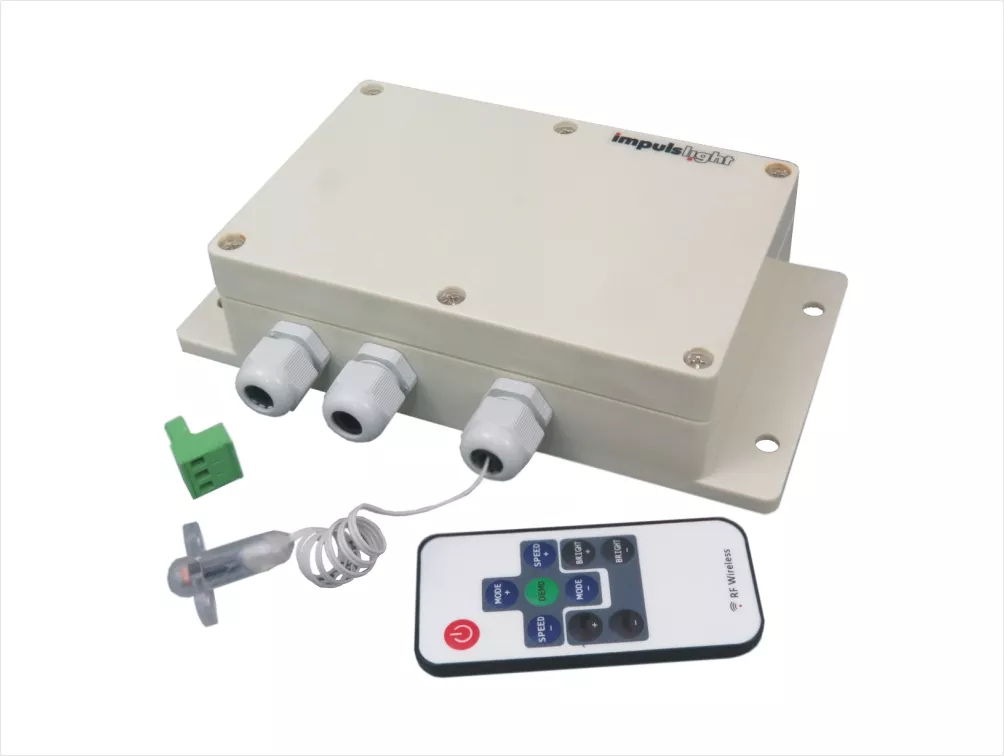

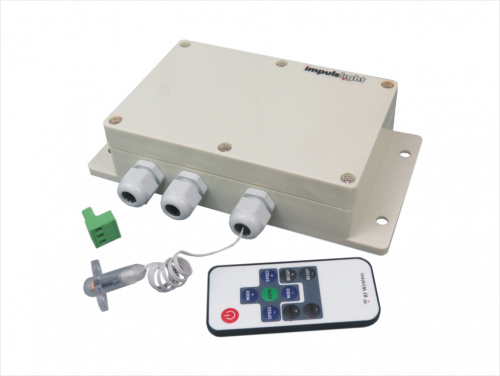

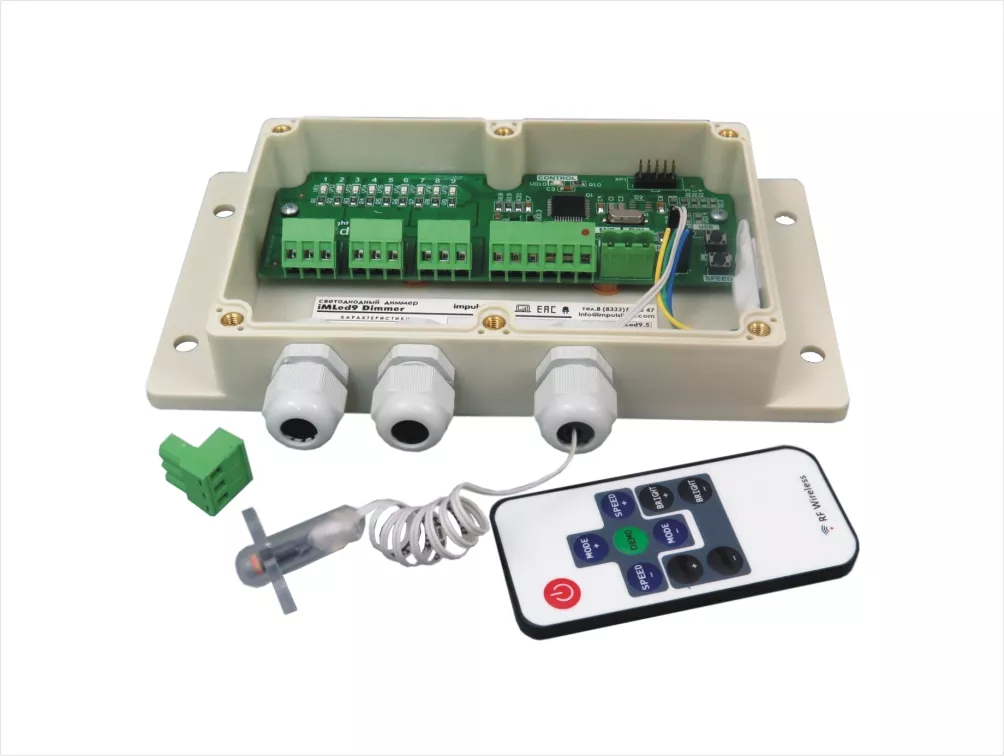

Прибор выполнен во влагозащищенном пластмассовом корпусе. На плате имеется светодиодная индикация работы каналов. В комплекте выносной датчик света и пульт ДУ на радиолучах (дальность приема 25м).

Устройство управляет яркостью нагрузки в зависимости от освещенности и имеет 3 режима яркости: ДЕНЬ / СУМЕРКИ / НОЧЬ.

Яркость для каждого режима первоначально установлена 100 / 50 / 15 %.

С пульта ДУ кнопкой “BRIGHT+-” для каждого режима можно назначить другое состояние яркости из ряда 100,75,50,35,15,0 % в соответствующее время суток с визуализацией объекта.

Порог переключения яркости соответственно 300 / 40 LUX.

Длина провода датчика света составляет 40 см. При необходимости длину можно увеличить 2-х жильным проводом ПВ2х0,5.

При отключенном датчике света Диммер работает в ручном режиме. Яркость выбирается из ряда 100,75,50,35,15,0 % .

Более подробно инструкция по настройке датчика света описана в паспорте на прибор.

Примечание: Под заказ можно настроить однорежимный принцип работы с плавной регулировкой яркости от 0 до 100% в зависимости от освещенности с ручной настройкой верхнего и нижнего предела яркости по аналогии работы диммера iMLedDim 30_ver2. Применяется в архитектурной подсветке, новостройках.

НАГРУЗКА

Монохромные и RGB светодиодные модули и ленты, пиксельные светодиоды на постоянное напряжение до 30В.

ВАРИАНТЫ ПОДКЛЮЧЕНИЯ

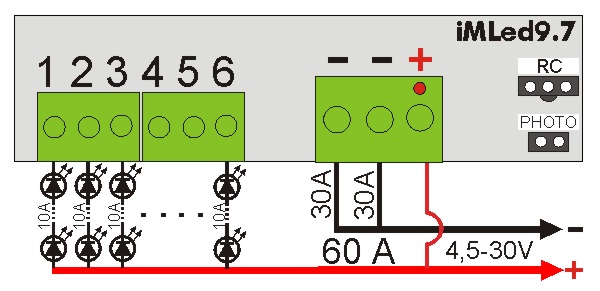

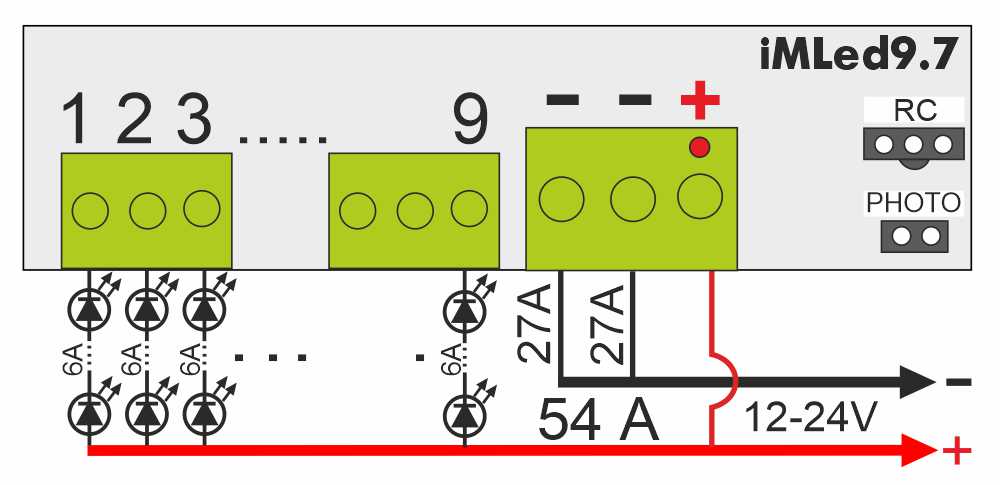

а/ Многопроводная схема

iMLedDim 60_outline2.JPG

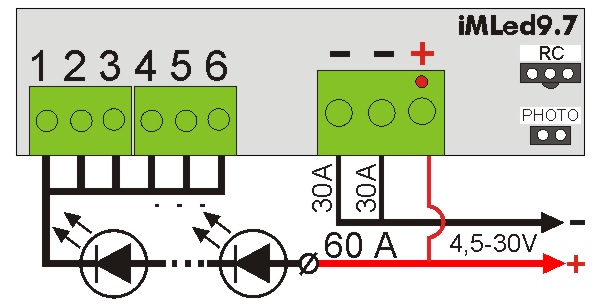

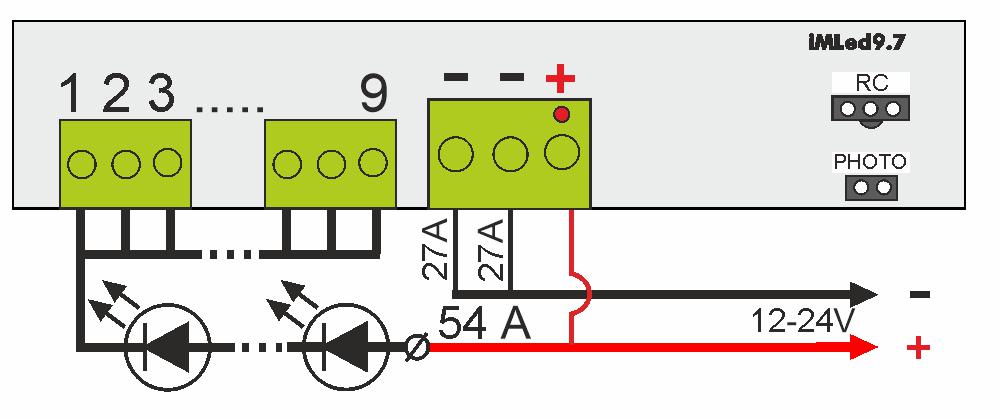

б/ Однопроводная схема
iMLedDim 60_outline1.JPG

НАСТРОЙКА ЦВЕТА ВЫВЕСКИ

Набор статичных цветов для RGB светодиодов (только при подключенных RGB светодиодах и использовании пульта с 17 кнопками). Шесть основных цветов спектра со своими оттенками (18 цветов), плюс белый (теплый, нейтральный, холодный). Настройка яркости. Выбор и запоминание цвета.

Подключение RGB светодиодов

imled9,18_outlineRGB

СИНХРОННАЯ РАБОТА ДИММЕРОВ

С целью увеличения мощности нагрузки диммеры необходимо синхронизировать и соединить витой парой FTP-5e. ДУ и датчик света устанавливаются только на мастер-контроллер.

Синхронизация RS485.JPG

ПРОГРАММИРОВАНИЕ ДИММЕРОВ

Изделие может работать как в статическом так и в динамическом режиме, как контроллер.

Переход между статическими и динамическими режимами осуществляется с пульта ДУ.

В программе есть возможность задать длительность исполнения. Вы можете установить в дневное время динамический режим работы, а в ночное время статическое свечение. Утром можно задать один уровень яркости или цвет свечения (вариант с RGB - под заказ), а вечером установить режим заката и плавного выключения, например для аквариума.

Программирование контроллера производиться в программе “Dynamic Light” версии 4.25.3 и выше.

РАБОТА ДИММЕРА В РЕЖИМЕ DMX-ДЕКОДЕРА

Изделие поддерживает стандарт DMX-512 и может работать в режиме DMX-декодера. Он же является исполнительным устройством, которое управляет непосредственно нагрузкой. Настройка DMX-декодеров производиться программой «DMX Go!» в диапазоне от 1 до 512 каналов через USB-порт. Для работы контроллера в режиме DMX-декодера необходима установка ведущего DMX-контроллера iMLedMaster или внешней DMX-консоли. Загрузка сценария производиться через USB-порт только в ведущий контроллер, независимо от того сколько контроллеров будет подключено в линию. Ведущий контроллер является «мастером», все остальные контроллеры ведомые (DMX-декодеры) управляются по интерфейсной линии (витой паре).

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Крышка корпуса может комплектоваться в двух видах: прозрачная и глухая.

Характеристики

Основные
Количество каналов	6
Максимальный ток канала, А	10
Общий максимальный ток по всем каналам, А	60
Напряжение нагрузки, В	+5...+24
Диапазон температуры окружающей среды, град.С	-40...+40
Класс защиты	IP65

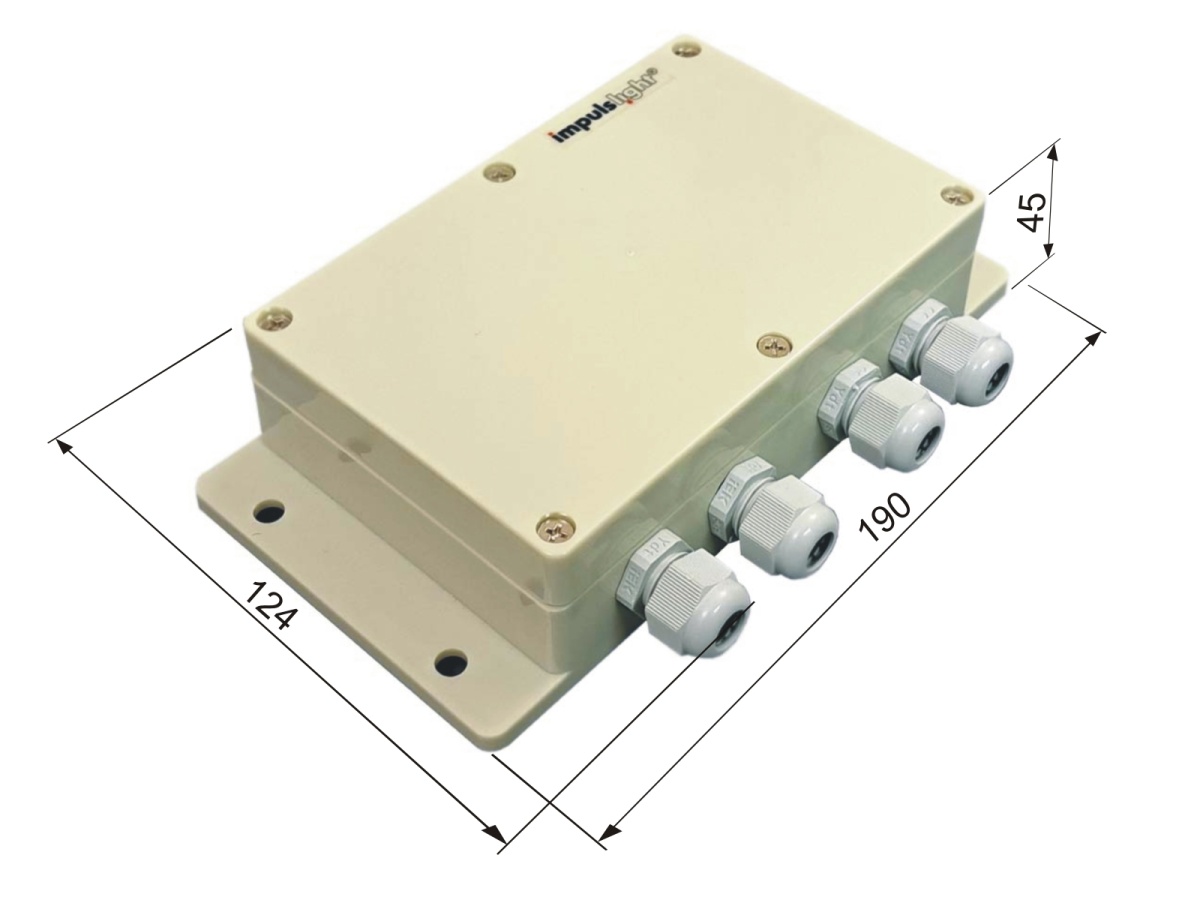

Габариты изделия, см	19х12,5х4,5
Вес, кг	0.45
Коммутация нагрузки	относительно земли (минус, GND)
Выбор градаций яркости	100/75/50/ 35/15/0 %
Порог переключения	300/40 LUX
Режимы работы	День/Сумерки/Ночь
Выходной сигнал	PWM(ШИМ)
Вес и габариты упаковки
Длина (мм)	220
Высота (мм)	50
Ширина (мм)	150
Вес (грамм)	500
Прочие
Производитель	impulslight
