DMX-декодер iMLed3DMX mini(TM512)

Описание товара

ОПИСАНИЕ

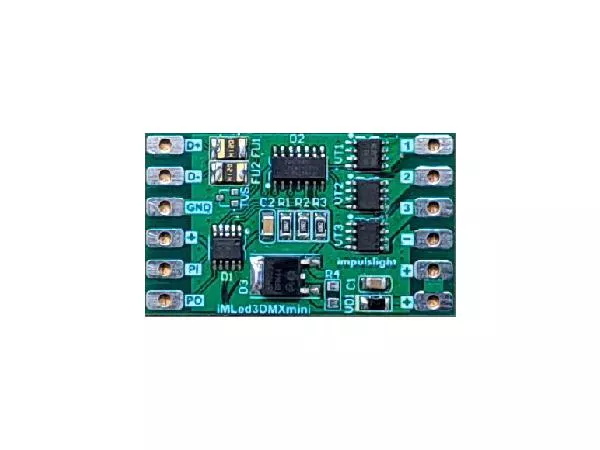

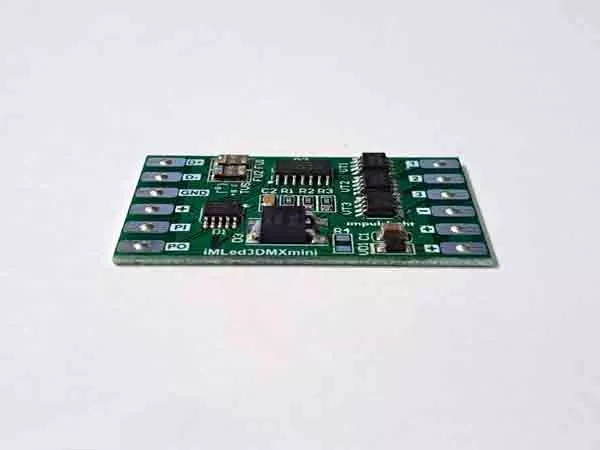

Декодер DMX512 выполнен на чипе TM512AC. На плате имеются отверстия для установки клеммников или пайки проводов. Применяется для установки в малогабаритные конструкции, такие как интерьерные и архитектурные светильники.

НАГРУЗКА

Монохромные, RGB светодиодные модули и ленты, пиксельные светодиоды на постоянное напряжение от 5 до 24 В.

Изделие поддерживает стандарт DMX-512 и является исполнительным устройством, которое управляет непосредственно нагрузкой. Запись адресов DMX-декодеров производится программой «Prog512 »(ОС Windows7 и выше) посредством мастер-контроллера iMLedMaster DMX или любого программатора работающего с чипами TM512AC (типа T1000 и др.) по шине данных D+D-.

Для работы декодера необходима установка ведущего DMX-контроллера iMLedMaster DMX или DMX-консоли стороннего производителя. DMX-декодеры управляются по интерфейсной линии (витой паре).

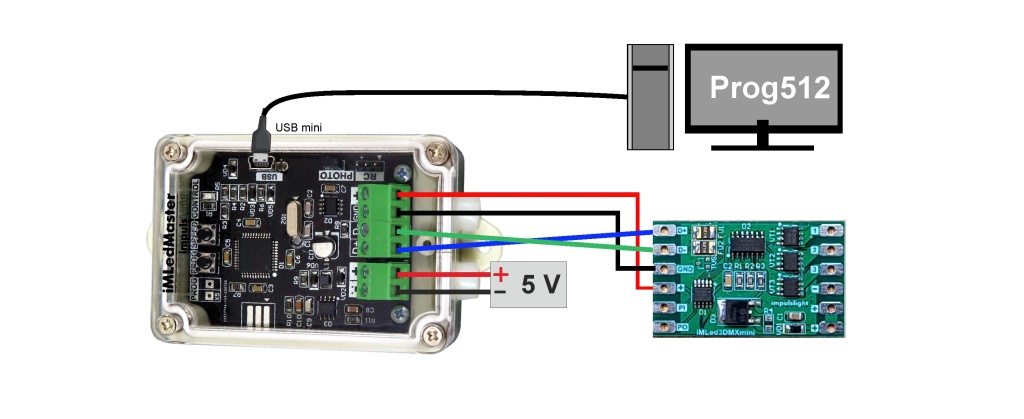

Схема подключения для записи адресов с помощью iMLedMasterDMX

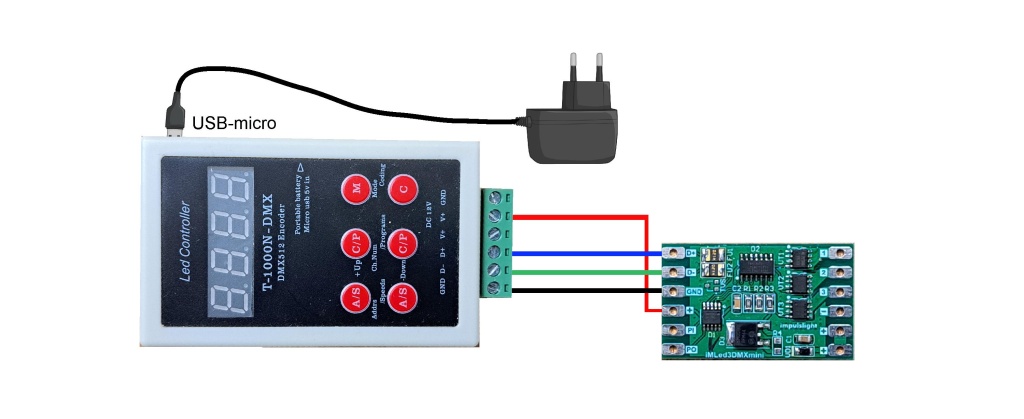

Схема подключения для записи адресов с помощью Т1000

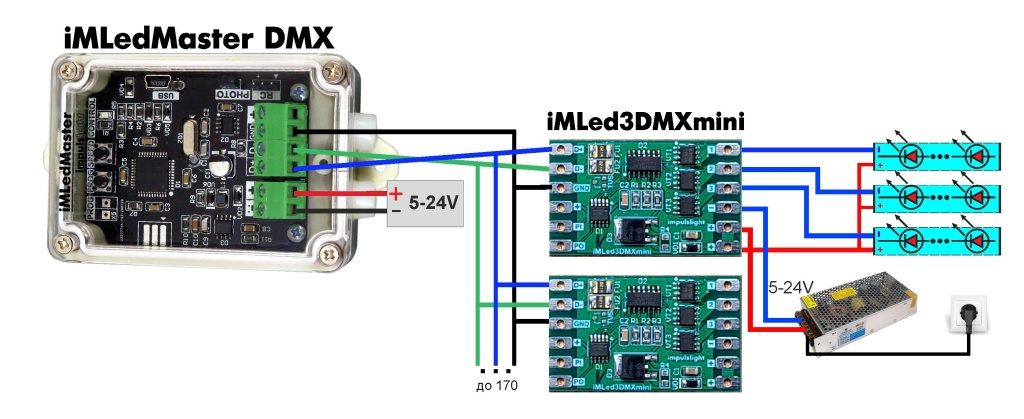

Схема подключения мастер-контроллера iMLedMasterDMX и нагрузки

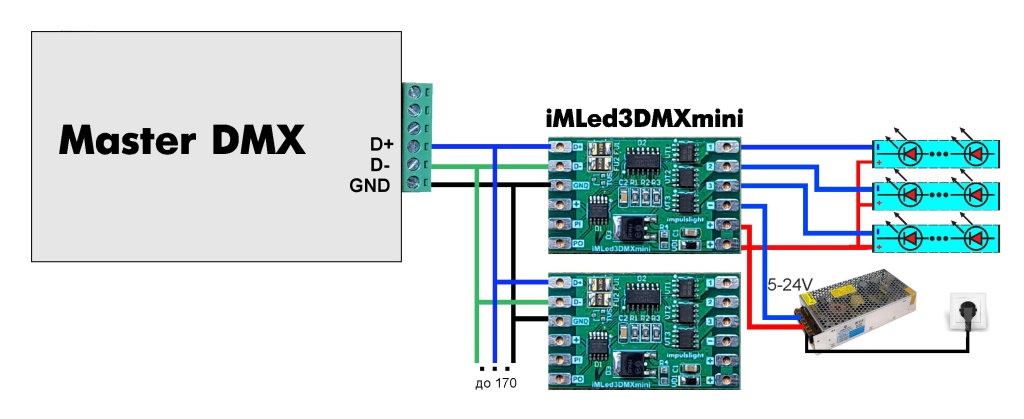

Схема подключения консоли DMX стороннего прроизводителя и нагрузки

Характеристики

Основные
Количество каналов	3
Максимальный ток канала, А	8
Общий максимальный ток по всем каналам, А	24
Напряжение нагрузки, В	+5...+24
Диапазон температуры окружающей среды, град.С	-40...+40
Класс защиты	IP65
Габариты изделия, см	5х3х0,35
Вес, кг	0,05
Коммутация нагрузки	относительно земли (минус, GND)
Интерфейс протокол	DMX-512
Вес и габариты упаковки
Ширина (мм)	50
Прочие
Производитель	impulslight

Инструкция
