Лестничный контроллер iMLed Ladder18

Описание товара

Автоматическая подсветка превращает лестницу в изысканный декоративный элемент любого интерьера и делает Ваш дом уютным и безопасным.

Контроллер управления автоматической подсветкой лестничных пролетов iMLedLadder18, позволяет организовать автоматическое освещение до 18 ступенек лестницы.

Основным назначением контроллера является плавное, последовательное включение подсветки ступенек в зависимости от направления движения человека и плавное ее выключение. «Вежливая подсветка» первой и последней ступенек позволяет легко определить в темноте, где находится лестница, не используя другие источники освещения.

КОМПЛЕКТАЦИЯ

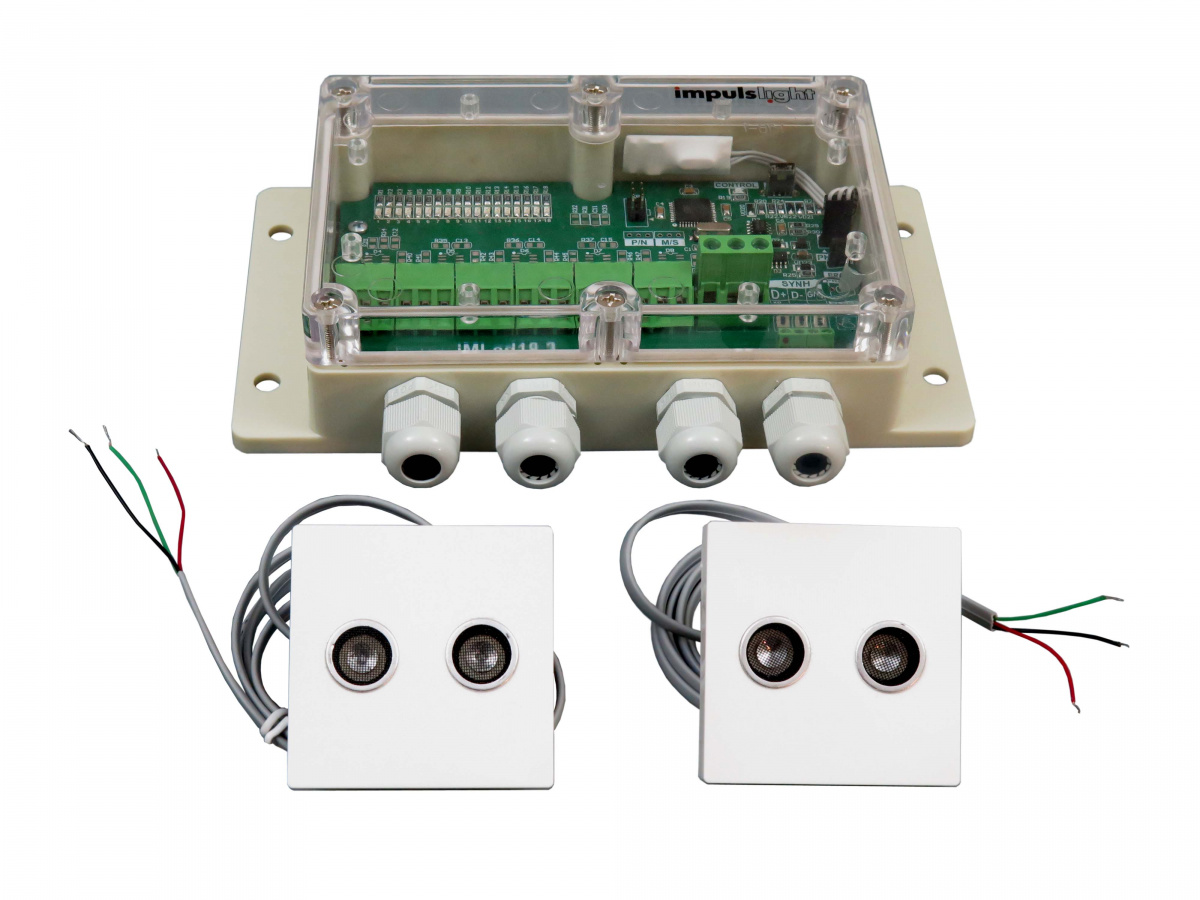

В стоимость контроллера входит 2 ультразвуковых датчика. Блок питания и светодиодная лента в комплектацию не входит.

ОПИСАНИЕ РАБОТЫ

На верхнем и нижнем уровне устанавливаются датчики. Под каждой ступенькой лестницы устанавливается светодиодная лента.

После пересечения одного из 2-х датчиков, например человек поднимается по лестнице вверх, происходит плавное последовательное включение подсветки ступенек (задано 360 мсек на ступень).

По завершении включения подсветки всех ступенек активируется режим выхода время которого задано в настройках программы, который не дает выключаться подсветке лестницы (заданное время 6 сек).

После того как отсчет времени закончился, происходит плавное выключение подсветки в обратной последовательности от стороны включения (задано 360 мсек на ступень).

Если люди пойдут одновременно с двух концов лестницы, то подсветка включится полностью (режим предупреждения о наличии помехи на лестнице). По истечении заданного времени выхода (задано 10 сек) ступени начнут гаснуть из центра к концам лестницы.

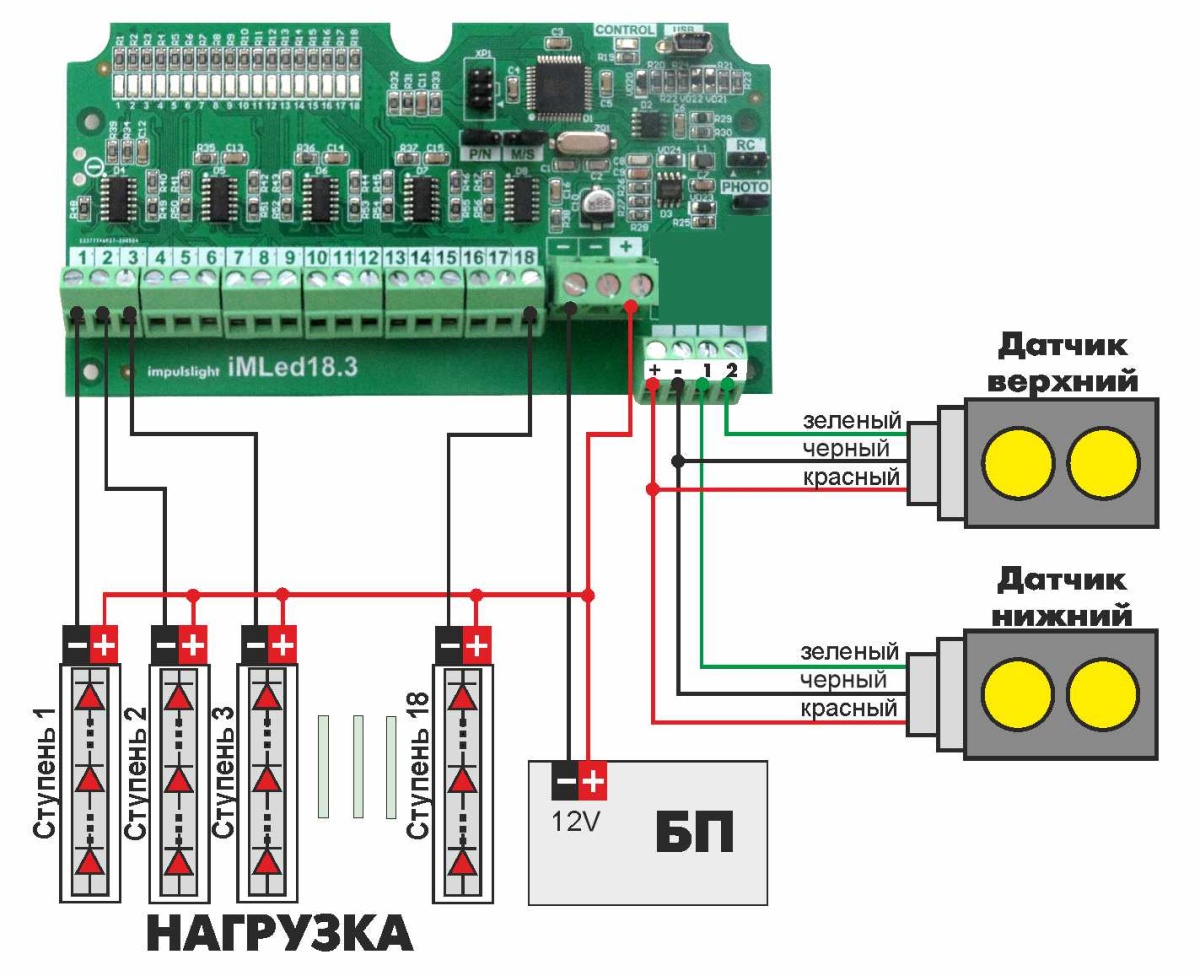

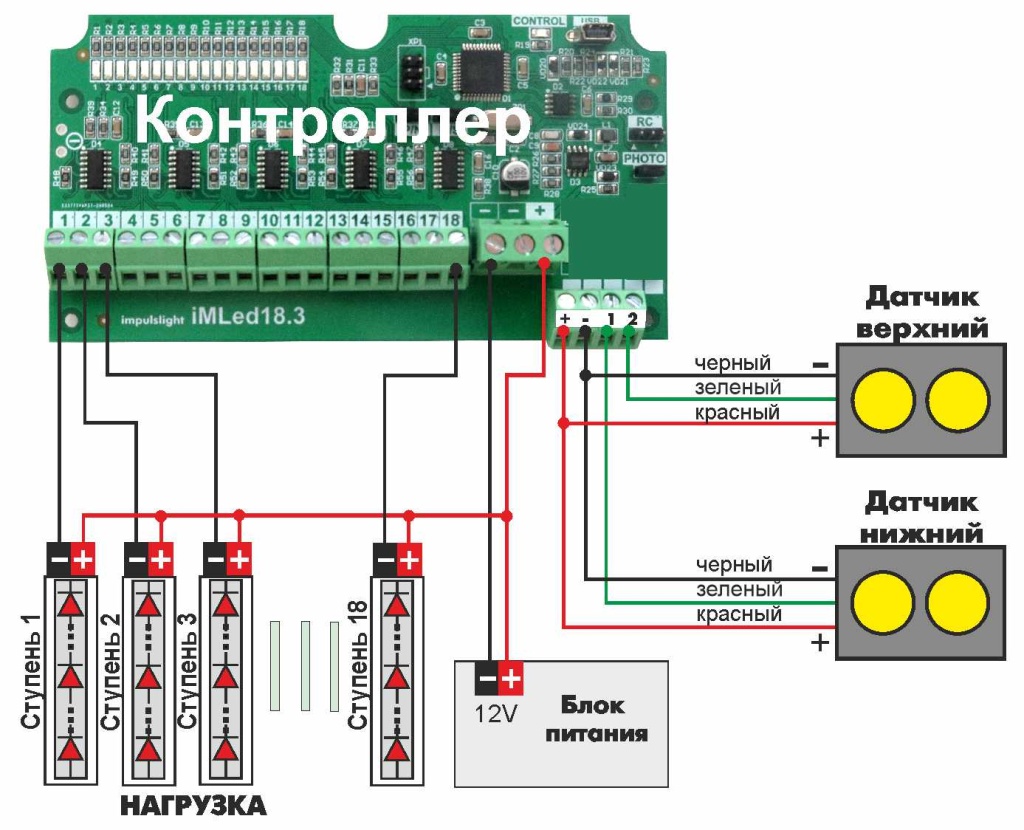

СХЕМА ПОДКЛЮЧЕНИЯ

Характеристики

Основные
Количество каналов	18
Максимальный ток канала, А	3
Общий максимальный ток по всем каналам, А	54
Напряжение питания, В	+12...+24
Напряжение нагрузки, В	+12...+24
Загрузка сценария	порт USB
Время шага программы	5мс…4мин
Число градаций яркости	128
Диапазон температуры окружающей среды, град.С	-40...+40
Класс защиты	IP65

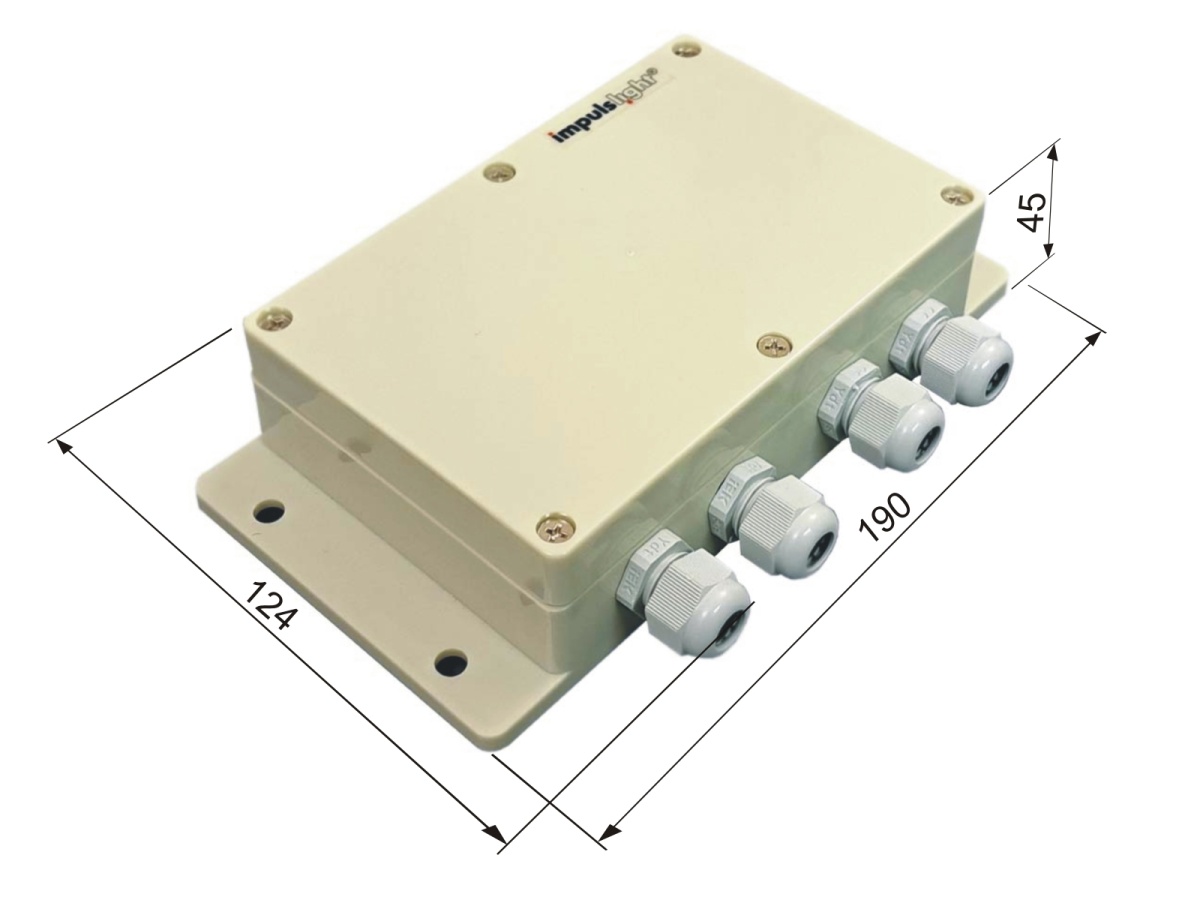

Габариты изделия, см	19х12,5х4,5
Коммутация нагрузки	относительно земли (минус, GND)
Интерфейс протокол	PWM(ШИМ)
Вес и габариты упаковки
Длина (мм)	220
Высота (мм)	50
Ширина (мм)	150
Вес (грамм)	600
Прочие
Производитель	impulslight
