Контроллер iMLed4(RGBW)mini

Описание товара

ОПИСАНИЕ

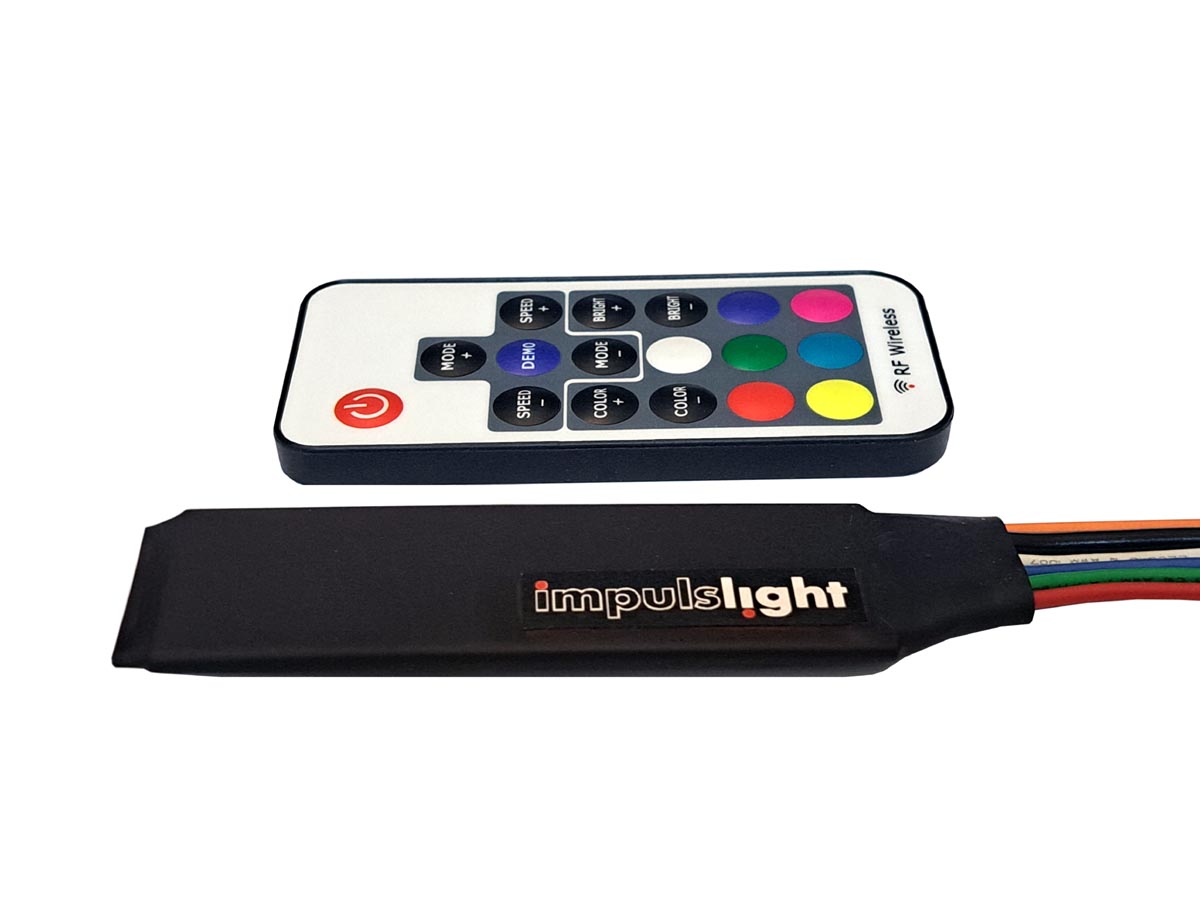

Контроллер выполнен на плате в термоусадочной оболочке с защитой от воды. В комплекте пульт ДУ на радиолучах (дальность приема 15м).

НАГРУЗКА

RGBW светодиодные модули и ленты, пиксельные светодиоды на постоянное напряжение от 12 до 24В.

ПРОГРАММЫ

1. Белый (W-4 канал)
2. Красный (Red)
3. Желтый (Yellow)
4. Зеленый (Green)
5. Светло синий (Light blue)
6. Синий (Blue)
7. Розовый (Pink)
8. DEMO (перебор динамических программ)
9. Prog1 (R,G,B)
10. Prog2 (R+,G+,B+)
11. Prog3 (R++,G++,B++)
12. Prog4 (R,G)
13. Prog5 (G,B)
14. Prog6 (R,B)
15. Prog6 (B,G,R)
16. Prog6 (B,G,R,W)
17. Jump1 (R,G.B)
18. Jump2 (R,Y,G,LB,B,P,W)
19. Белый теплый (RGB)

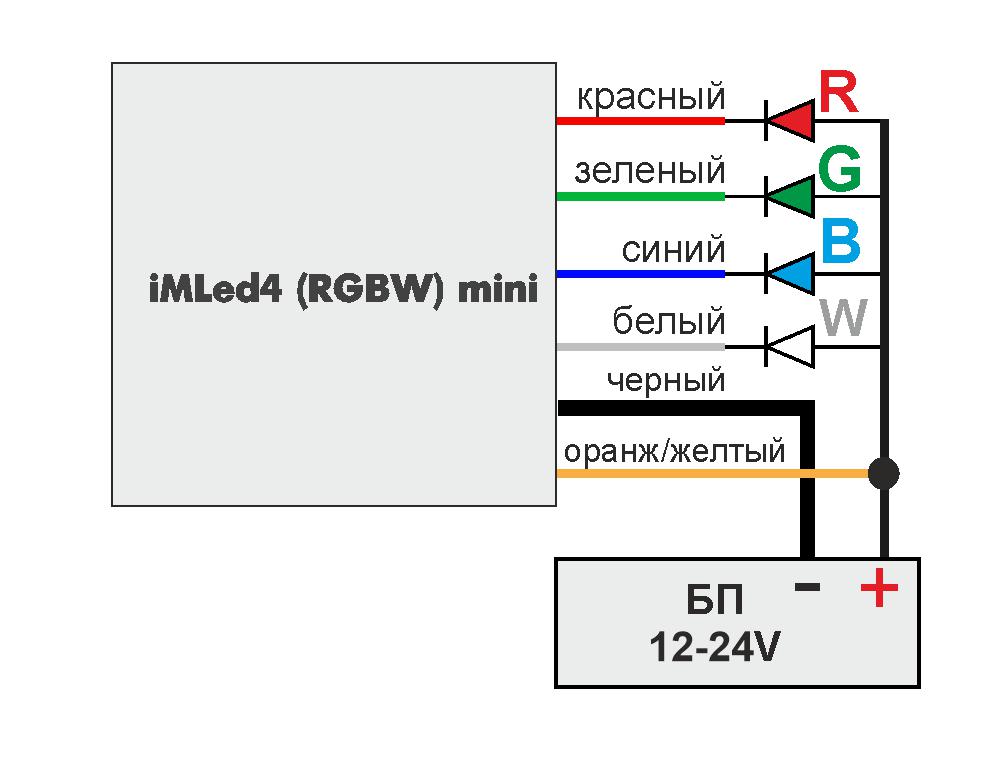

СХЕМА ПОДКЛЮЧЕНИЯ

Характеристики

Основные
Количество каналов	4
Максимальный ток канала, А	7
Общий максимальный ток по всем каналам, А	28
Напряжение нагрузки, В	+12...+24
Время шага программы	0.5сек…15мин
Число градаций яркости	128
Диапазон температуры окружающей среды, град.С	-40...+40
Класс защиты	IP65

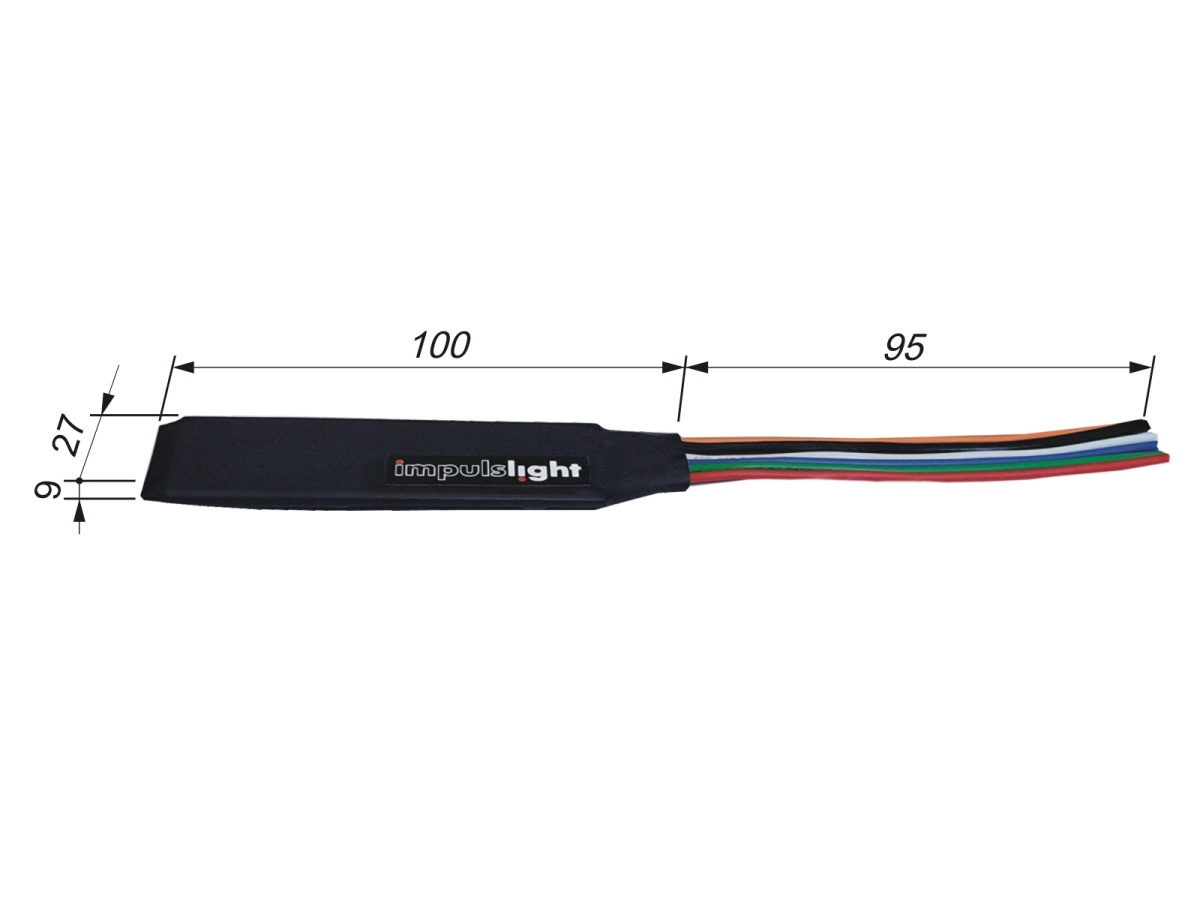

Габариты изделия, см	11х6,4х3,4
Вес, кг	0.2
Количество программ	19
Коммутация нагрузки	относительно земли (минус, GND)
Выходной сигнал	PWM(ШИМ)
Вес и габариты упаковки
Длина (мм)	130
Высота (мм)	60
Ширина (мм)	70
Вес (грамм)	200
Прочие
Производитель	impulslight

Инструкция
